33. Синхронные машины. Устройство, принцип действия
Статор синхронной машины по конструкции не отличается от статора асинхронного двигателя. В пазах статора размещается трехфазная, двухфазная или однофазная обмотки. Заметное отличие имеет ротор, который принципиально представляет собой постоянный магнит или электромагнит. Это налагает особые требования на геометрическую форму ротора. Любой магнит имеет полюса, число которых может быть два и более. На рис. 6.1.1 приведены две конструкции генераторов, с тихоходным и быстроходным ротором. Быстроходными бывают, как правило, турбогенераторы. Количество пар магнитных полюсов у них равно единице. Чтобы такой генератор вырабатывал электрический ток стандартной частоты f = 50 Гц, его необходимо вращать с частотой n=60f/p=60*50/1=3000 об/л На гидроэлектростанциях вращение ротора зависит от движения водяного потока. Но и при медленном вращении такой генератор должен вырабатывать электрический ток стандартной частоты f = 50 Гц. Поэтому для каждой гидроэлектростанции конструируется свой генератор, на определенное число магнитных полюсов на роторе. В качестве примера приведем параметры синхронного генератора, работающего на Днепровской ГЭС. Водяной поток вращает ротор генератора с частотой n = 33,3 об / мин. Задавшись частотой f = 50 Гц, определим число пар полюсов на роторе: p=60*f/n=60*50/33.3=96пар Принцип действия синхронного генератора основан на явлении электромагнитной индукции. Ротор с магнитными полюсами создает вращающееся магнитное поле, кото-рое, пересекая обмотку статора, наводит в ней ЭДС. При подключении к генератору нагрузки генератор будет являться источником переменного тока.

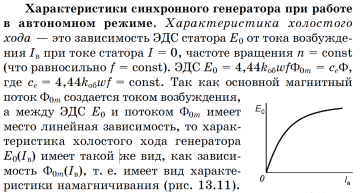

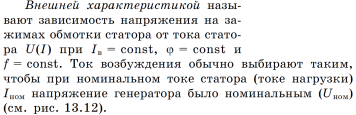

34. Синхронный генератор
35. Электромагнитная мощность и электромагнитный момент синхронной машины

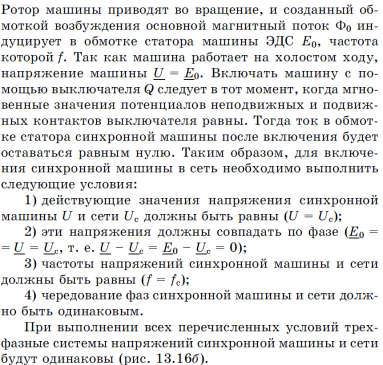

36. Параллельная работа синхронной машины с сетью
37. Синхронный двигатель. Характеристики СД

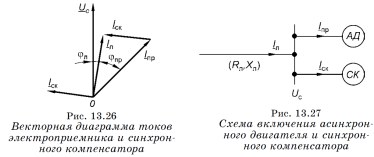

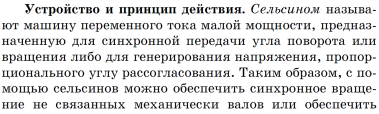

38. Синхронный компенсатор. Синхронный реактивный двигатель. Сельсины
39. Понятие об электроприводе. Приведение моментов и сил сопротивления, инерционных масс и моментов инерции
Oпределение: Электропривод предназначен для приведения в движение различных машин и механизмов. Он состоят из электрического двигателя, аппаратуры управления и передаточных звеньев от двигателя к рабочей машине. Привод бывает групповым, индивидуальным и многодвигательным.В первом случае один двигатель приводит в движение несколько машин, а во втором каждая машина снабжена своим двигателем. Многодвигательный привод - это группа двигателей одной машины, где каждый двигатель приводит в движение отдельный механизм. Из основных требований, предъявляемых к электроприводу, следует отметить следующие: 1. Электродвигатель должен обладать такой мощностью, чтобы он передавал не только статическую нагрузку, но и кратковременные перегрузки. 2. Аппаратура управления должна обеспечить все требования производственного процесса машины, включая регулирование частоты вращения, реверсирование и др.
