5.5. Описание работы схемы.
Ручной режим управления шиберной задвижкой бункера.
5.5.1. Для осуществления ручного режима работы переключатель SA установить в положение Р. При этом замкнутся контакты 7—9, 21—23 переключателя и подготовят к работе цепи 1 и 6 катушек КМ1 и КМ2.
5.5.2. Сигналы на включение и отключение катушек подаются оператором посредством нажатия кнопок SB2, SB3 и SB1. Процесс управления происходит в последовательности:
При нажатии оператором кнопки SB2 замыкаются ее -замыкающие контакты в цепи 1, при этом ток от фазы А через предохранитель FU, размыкающие контакты кнопок SB4 и SB1, контакт нажатой кнопки SB2, контакт 7-9 переключателя SA, размыкающий контакт КМ.2, катушку КМ1 и размыкающие контакты тепловых реле КК1 и К.К.2 протекает к клемме N. При этом катушка КМ1 замыкает силовые контакты (на схеме не показаны) в пени электродвигателя заслонки ЗБ и заслонка начинает открываться. Одновременно замыкаются блок-контакты КМ1 в цепи 2, которые блокируют (шунтируют) контакты кнопки SB2, а также замыкаются блок-контакты КМ1 в цепи 5, блокирующие контакты датчика SL2. Кроме того, одновременно размыкаются блок-контакты КМ1 в цепи 6 катушки КМ2, предотвращающей срабатывание катушки КМ2 при включенной КМ1. После срабатывания катушки КМ1 оператор отпускает кнопку SB2, и ее контакты в цепи 2 размыкаются, однако КМ1 обтекается током по цепи: фаза А — FU — SB4 — SB1 — замкнутые блок-контакты КМ1 — контакт 7-9 переключателя SA — размыкающие контакты КМ2— катушка КМ1 —контакты КК1 и КК2 и клеммы N нулевого провода.
Когда заслонка ЗБ полностью откроется, оператор нажмет кнопку SB1 и катушка КМ1 потеряет питание. При этом разомкнутся силовые контакты и электродвигатель отключится. Одновременно разомкнутся блок-контакты КМ1 в цепях 2 и 5 и замкнется блок-контакт в цепи 6. После отпускания кнопки SBl катушка останется отключенной, поскольку цепь разомкнута замыкающим контактом кнопки SB2. Работа в ручном режиме катушки КМ2 аналогична работе КМ1, но включение ее производится кнопкой SB3.
Описание работы схемы в режимах ПА, А1 и А2 предлагается выполнить самостоятельно.
Заключение
Дальнейшие методы упрощения полученной схемы связаны со знанием специального раздела «теории автоматического управления» — алгебры логики, предназначенной для освоения инженерных (формализованных) методов синтеза принципиальных схем управления и, в частности, релейно-контактных схем, но учебным планом специальности 110302 изучение данной дисциплины не предусмотрено (это программа ВУЗа).
Изложенный алгоритм не только позволяет разрабатывать схемы управления, упрощать уже существующие, но и дает возможность студенту освоить общую методику схемотехнических решений, поскольку формализует процесс анализа технологического процесса и подход к составлению принципиальных схем автоматизации.
Пятый этап алгоритма является одновременно и программой чтения схем.

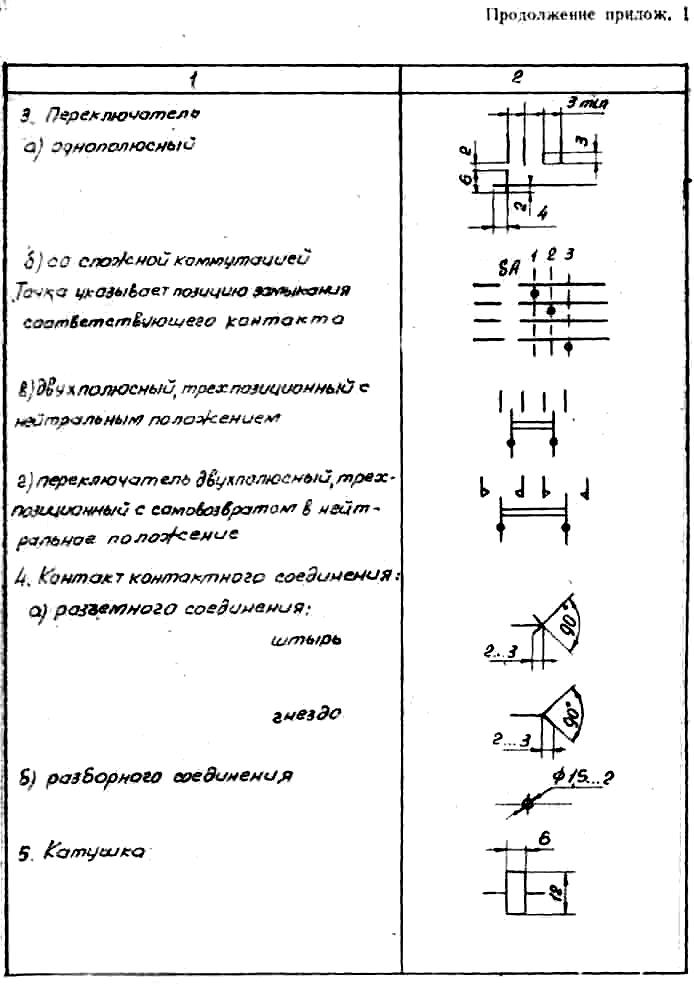

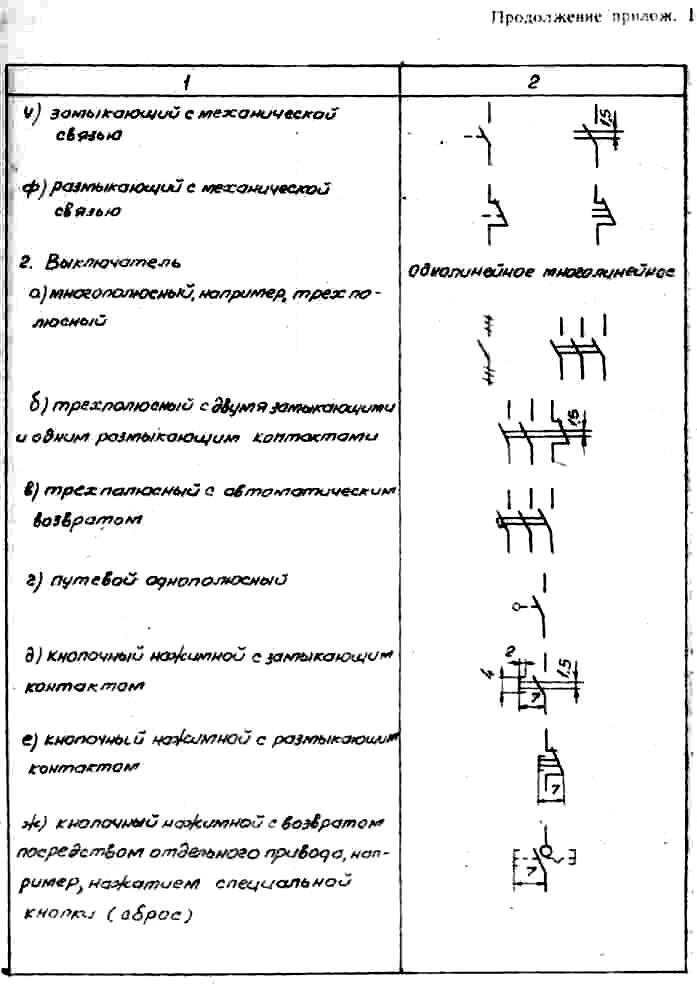

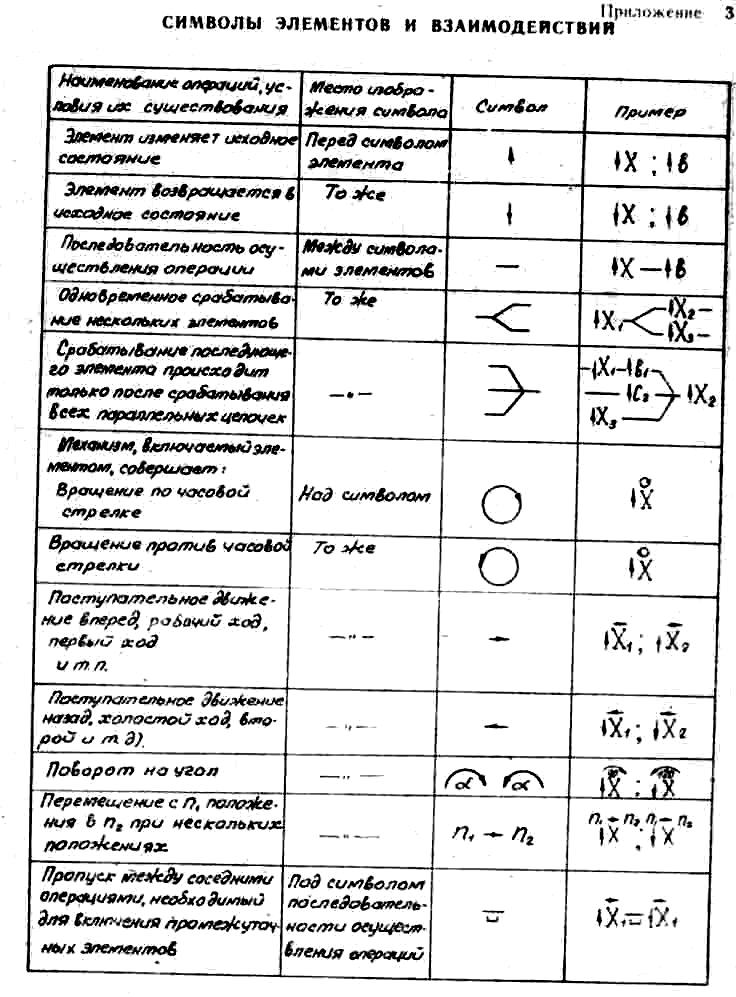

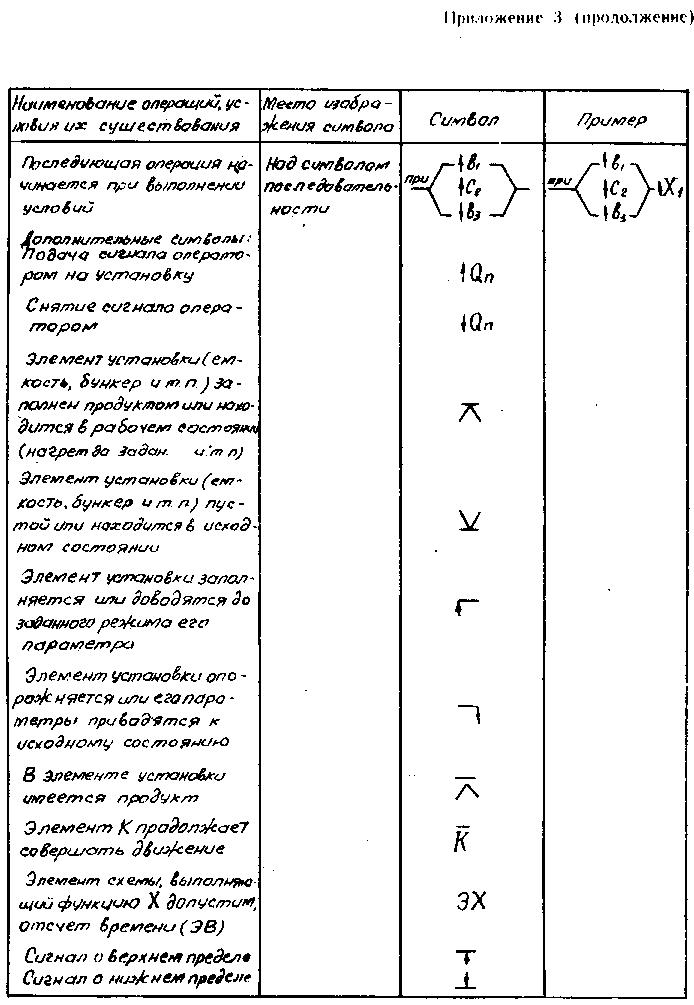

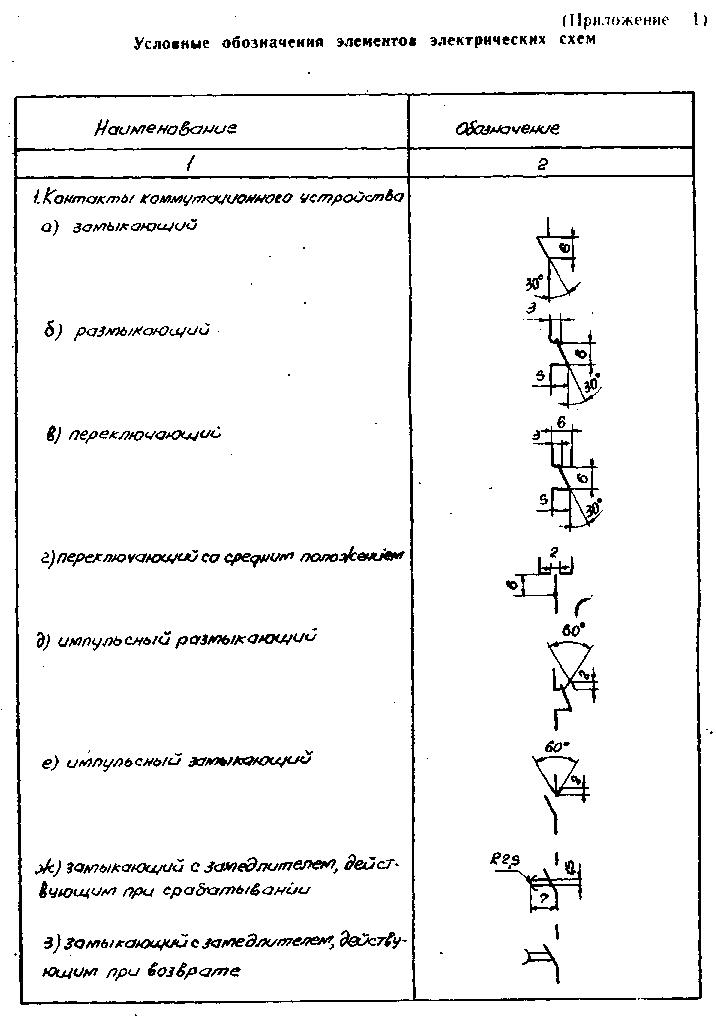

Приложение 2
Буквенные коды наиболее распространённых видов элементов
Первая буква кода (обяза-тель-ная) |
Группа видов элементов |
Двух и трех- буквен- ный код |
Виды элементов |
А
|
Устройство
|
АА АК AKS |
Регулятор тока Блок реле Устройство АПВ |
В
|
Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот |
ВА BF ВК BL ВМ BS |
Громкоговоритель Телефон (капсюль) Тепловой датчик Фотоэлемент Микрофон Звукосниматель |
С |
Конденсатор |
СВ CG |
Силовая батарея конденсаторов Блок конденсаторов зарядный |
D |
Интегральные схемы, микросборки |
DA DD |
Интегральная схема аналоговая Интегральная схема цифровая, логический элемент |
Е |
Элементы разные
|
ЕК EL |
Нагревательный элемент Лампа осветительная |
F |
Разрядники, предохранители, устройства защитные |
FA
FP FU FV |
Дискретный элемент защиты по току мгновенного действия То же, но инерционного действия Предохранитель плавкий Разрядник |
G |
Генераторы, источники питания |
GB GC GE
|
Батарея аккумуляторов Синхронный компенсатор Возбудитель генератора |
L |
Катушки индуктивности, дроссели |
LL
LR LG LE LM |
Дроссель люминесцентного освещения Реактор Обмотка возбуждения генерат. Обмотка возбуждения возбудит. Обмотка возбуждения эл. двигат. |
К |
Реле, контакторы, пускатели |
КА КН КК КМ КТ KV КСС КСТ KL KQ
KQC
KQT
KQQ
KQS |
Реле токовое Реле указательное Реле электротепловое Контактор, магнитный пускатель Реле времени Реле напряжения Реле команды включения Реле команды отключения Реле промежуточное Реле фиксации положения выключателя Реле фиксации включенного положения выключателя Реле фиксации отключенного положения выключателя Реле фиксации команды на включение или отключение выключателя Реле фиксации положения разъединителя |
М |
Двигатели |
М |
Двигатель |
Н |
Устройства индикационные и сигнальные |
НА HG HL HLA HLG HLR HLW HV |
Прибор звуковой сигнализации Индикатор символьный Прибор световой сигнализации Табло сигнальное Лампа сигнальная с зеленой линзой Лампа сигнальная с красной линзой Лампа сигнальная с белой линзой Индикаторы ионные и полупроводниковые |
R |
Резисторы |
RK RP RS RU RR |
Терморезистор Потенциометр Шунт измерительный Варистор Реостат |
Р |
Приборы, измерительное оборудование |
PA PF PI РК PR РТ PS PV PW PC PG |
Амперметр Частотомер Счетчик активной энергии Счетчик реактивной энергии Омметр Часы, измеритель времени Регистрирующий прибор Вольтметр Ваттметр Счётчик импульсов Осциллограф
|
Q |
Выключатели и разъединители в сило-вых цепях (электро-снабжения, питания оборудования и т. д.) |
QF QK QS QR QW QSG |
Выключатель автоматический Короткозамыкатель Разъединитель Отделитель Выключатель нагрузки Заземляющий разъединитель |
S |
Устройства коммутационные в целях управления, сигнализации и измерительных. Примечание. Обозначение применяют для аппаратов, не имеющих контактов в силовых цепях
|
SA SF SB SBC SBT SL SP SQ
SR
SK |
Выключатель или переключатель Выключатель автоматический Выключатель кнопочный То же, на включение То же, на отключение Выключатель, срабатывающий от уровня То же, срабатывающий от давления То же, срабатывающий от положения (путевой) То же, срабатывающий от частоты вращения То же, срабатывающий от температуры |
Т |
Трансформаторы, автотрансформаторы
|
ТА TS
TV TL |
Трансформатор тока Электромагнитный стабилизатор Трансформаторы: - напряжения - промежуточный |
X |
Соединения контактные |
XA XP XS XW XT ХВ XG XN |
Токосъемник, контакт скользящий Штырь Гнездо Соединитель высокочастотный Соединение разборное Накладка, перемычка контактная Испытательный зажим. Соединение неразборное |
Y |
Устройства механические с электромагнитным приводом |
YA YAB
YAC YAT YB
YC
YH |
Электромагнит Замок электромагнитной блокировки Электромагнит включения Электромагнит отключения Тормоз с электромагнитным приводом Муфта с электромагнитным приводом Электромагнитный патрон или плита |
Z |
Устройства оконечные |
ZL ZQ ZA ZV ZF |
Ограничитель Фильтр кварцевый Фильтр тока Фильтр напряжения Фильтр частоты |
U |
Преобразователи электрических величин в электрические, устройства связи (кроме трансформаторов) |
UB UR
UD UZ UG UF |
Модулятор Демодулятор Преобразователи:
|
V |
Приборы электровакуумные, полупроводниковые |
VD VL VT VS |
Диод, стабилитрон Прибор электровакуумный Транзистор Тиристор |
W |
Линии и элементы СВЧ, |
WA |
Антенны, Линии электропередачи |
