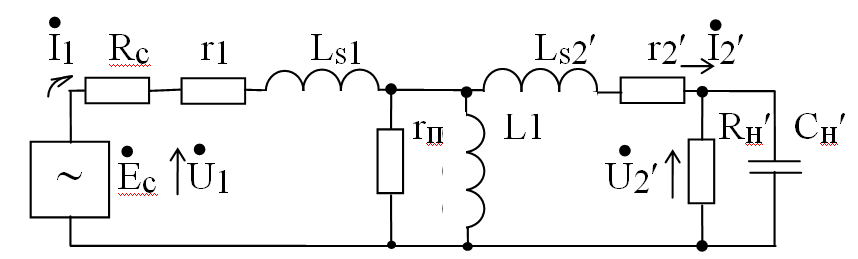

91Здесь обозначены:r1, r2 - активные сопротивления первичной и приведенной вторичной обмоток трансформатора,

L_s1, L_s2 - индуктивности рассеяния первичной и приведенной вторичной обмоток трансформатора,

r _п - сопротивление потерь в магнитопроводе трансформатора.

96 На не очень высоких частотах частотные и фазовые характеристики трансформаторной цепи аналогичны характеристикам резисторного каскада.

На низких частотах На низких частотах и выражение для может быть упрощено

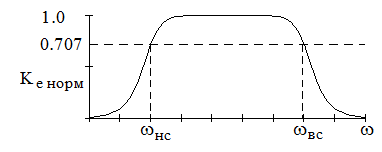

Выражение для амплитудно-частотной характеристики каскада в области низких частот найдем как

Коэффициенты амплитудно-частотных искажений представляют собой обратные величины нормированных сквозных коэффициентов усиления, т.е.

99 На не очень высоких частотах частотные и фазовые характеристики трансформаторной цепи аналогичны характеристикам резисторного каскада.

Выражение для фазо-частотной характеристики каскада в области низких частот найдем как

98

 - обобщенная частота

d - затухание последовательного контура, образованного индуктивностью Ls и емкостью Сн.

Фазовые характеристики будут описываться выражениями

Из фазовых характеристик видно, что на высоких частотах фазовый сдвиг стремится к  , что вдвое превышает максимальный фазовый сдвиг резисторного каскада. Учитывая наличие фазовых сдвигов у самого транзистора, видно, что абсолютная величина набега фазы всего трансформаторного каскада может достигать 270, что может явиться причиной самовозбуждения особенно при охвате каскада глубокой обратной связью.
