- •Южно-Уральский государственный технический колледж Методические рекомендации к выполнению практических работ
- •Раздел 1 Участие в проектировании архитектурно-конструктивной
- •Тема 1.4 архитектура зданий
- •1. Пояснительная записка
- •3. Перечень практических работ
- •3. Содержание отчета и требования к его оформлению.
- •Практическая работа №1 Вычерчивание конструктивной системы гражданского здания.
- •Практическая работа №2 Определение глубины заложения фундамента. Вычерчивание плана ленточного фундамента.
- •План фундамента, разрез фундамента под наружные и внутренние стены
- •Контрольные вопросы:
- •Практическая работа №3 Вычерчивание плана перекрытий в гражданских зданиях.
- •План первого этажа
- •План плит перекрытия
- •Спецификация плит перекрытия
- •Практическая работа №4 Определение количества и характера работы перемычек. Вычерчивание перемычек над оконными и дверными проемами.
- •План этажа Ведомость проемов
- •План плит перекрытия Спецификация изделий
- •Практическая работа №5 Конструирование стропильной системы
- •Контрольные вопросы:
- •Практическая работа №6 Конструирование и расчет лестницы, лестничной клетки
- •Контрольные вопросы:
- •3 Серия 1.152.1-8 – Площадки лестничные железобетонные к плоским маршам для жилых зданий с высотой этажа 2,8 м
- •Конструирование основных узлов сопряжения элементов крупнопанельных, крупноблочных, деревянных зданий
- •Практическая работа №8 Построение плана промышленного здания с проработкой конструктивных элементов и соответствующей привязки их к разбивочным осям
- •Привязка колонн и стеновых ограждений к разбивочным осям здания
- •Практическая работа №9 Вычерчивание плана столбчатого фундамента
- •Привязка фундамента крайней торцевой колонны к разбивочным осям здания
- •Практическая работа №10 Конструирование основных узлов сопряжения элементов железобетонного и стального каркасов
- •Практическая работа №11 Выполнение теплотехнического расчета стены
- •Пример: Выполнить теплотехнический расчет стенового ограждения производственного здания «Цех электросварочных труб» в г. Астрахань в виде трехслойной панели, состоящей:
- •Контрольные вопросы:
- •Практическая работа №12 Вычерчивание разреза по стене промышленного здания
- •Практическая работа №13 Выполнение теплотехнического расчета кровли
- •Марки рубероида
- •Пример: Выполнить теплотехнический расчет кровли производственного здания «Цех электросварочных труб» в г. Астрахань, состоящей:
- •Контрольные вопросы:
- •Практическая работа №14 Выполнение схемы разрезки здания на отдельные блоки с обозначением антисейсмических швов
- •Фрагмент плана здания с несущими стенами
- •План каркасного здания
- •Контрольные вопросы:
- •5. Критерии оценки выполнения практических заданий
- •Южно-Уральский государственный технический колледж отчет
- •5. Литература
План этажа Ведомость проемов
-
Проем
Окна,двери, величина проема
Эскиз
Перемычки
ПР1
ОР 15-12
1200+240=1440
2ПБ 16-2-П – 4 шт.
ПР7
ДО 21-9
900+240=1140
1ПБ 13-1-П – 1 шт.
План плит перекрытия Спецификация изделий
-
Поз.
Обозначение
Наименование
Кол.
Масса,m
Расход бет.м3
Окна
1
ГОСТ 26601-85
ОР 15-12
1
Двери
2
ГОСТ 6629-88
ДО 21-9
1
Перемычки
3
1.038.1-1
2ПБ16-2П
4
0,065
0,026
4
1.038.1-1
1ПБ13-1П
1
0,025
0,022
|
Контрольные вопросы:
Литература: 1.Вильчик Н.П. « Архитектура зданий» М ИНФРА-М 2010 2. ГОСТ 26601-85Окна и балконные двери деревянные для малоэтажных жилыхддомов. Типы, конструкция и размеры
3.ГОСТ 6629-88 Двери деревянные внутренние для жилых и общественных зданий 4. 1.038.1-1Перемычки железобетонные для зданий с кирпичными стенами 5.ГОСТ 24698-81: Двери деревянные наружные для жилых и общест венных зданий.
|
|
||||
|
|
|
|
|
|
Практическая работа №5 Конструирование стропильной системы
Цель работы:
-конструировать стропильную систему
В результате выполнения практического задания студент должен
знать:
-конструктивные решения скатных крыш с наслонными стропилами;
-элементы скатной крыши.
уметь:
- вычертить стропильную систему скатной крыши по заданной форме здания в плане.
Исходные данные:
Паспорт здания.
Порядок выполнения практического задания:
1.Вычертить форму крыши в плане
2. Вычертить наслонные стропила
3.Указать элементы наслонных стропил
Скатные крыши выполняют в виде наклонных плоскостей – скатов, покрытых кровлей из водонепроницаемого материала.
Формы скатов крыши зависят от формы здания в плане и архитектурных соображений (рис.1). Уклон крыши выражают в градусах наклона ската к условной горизонтальной плоскости через тангенс этого угла в виде дроби или процентов.
Рис.
1. Формы скатных крыш
а - односкатная; б – двускатная; в – четырехскатная; г – сводчатая; д – многоскатная; е – шатровая; ж – пирамидальная; з - купольная
В здании небольшой ширины часто устраивают односкатные крыши. Скат – наклонные плоскости крыши. Крышу здания со стоком воды на две противоположные стороны называют двускатной. Треугольный скат – вальма. Если скат срезает не весь торец двускатной крыши, а только верхнюю или нижнюю ее часть, то неполный торцовый скат называют полувальмой, а крышу полувальмовой.
Несущими конструкции скатных крыш являются наслонные стропила или стропильные фермы, по которым делают обрешетку, являющуюся основанием для кровли. Наслонные стропила устраивают в здании при пролетах между опорами не более 6 м. Стропильные фермы применяют при больших пролетах, а также в случае отсутствия промежуточных опор.
Наслонными называют стропила, основные элементы которых – стропильные ноги, имеют не менее 2 опор (рис. 2). Стропильные ноги опираются на мауэрлаты (подстропильные брусья) – горизонтальные элементы, уложенные по наружным стенам здания и предназначенные для восприятия нагрузки от концов стропильных ног. Назначение мауэрлата – равномерно распределять давление от стропил на каменную кладку. При пролете более 5 м стропильные ноги необходимо дополнительно поддерживать подкосами. На внутренние опоры укладывают лежни или прогоны, по которым через 5-6 м друг от друга устанавливают стойки (вертикальные элементы, поддерживающие коньковый прогон). Стойки и прогоны образуют опорные рамы под стропила. Часто для повышения жесткости и уменьшения сечения прогонов под ними ставят подкосы. Для той же цели применяют затяжки-ригели, связывающие стропильные ноги между собой.

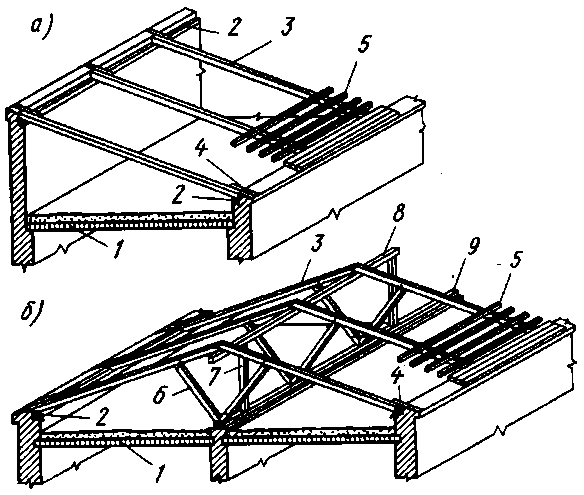

Рис. 2. Крыши из наслонных стропил:
1 – чердачное перекрытие, 2 - мауэрлат, 3 – стропильная нога, 4 – кобылка, 5 – обрешетка, 6 – подкос, 7 – стойка, 8 – прогон, 9 - лежень

Нижние концы стропил обычно не выходят за пределы мауэрлата. Для крепления обрешетки в уровне карниза к стропильным ногам прибивают короткие доски толщиной 40 мм, называемые кобылками. Над карнизом обрешетку устраивают сплошной, выше – разреженной. Расстояние между стропильными ногами из брёвен и пластин обычно 1,5 - 2,0 м, а из досок 1,0 - 1,75 м. При пролётах в 4,5 - 6,0 м стропила могут быть выполнены из брёвен диаметром 18 - 20 см или пластин из них. У брёвен обтёсывается только верхний кант для удобства укладки обрешётки, внизу же бревно, во избежание излишнего ослабления, оставляется без обтёски. Дощатые стропильные ноги делаются обычно из досок 6 х 22 см. Окончательно размеры сечений устанавливаются расчётом, но, независимо от результатов его, сечение стропильных ног должно иметь размеры: из брёвен - не менее d = 12 см, из пластин - не менее d/2 = 14/2 см, из досок - не менее 4 х 15 см.
В местах пересечения скатов устанавливают диагональные (накосные) ноги, на них опирают укороченные стропила – нарожники.
Наслонные стропила Форма крыши в плане
