Практическая работа №12 Вычерчивание разреза по стене промышленного здания
Цель работы:
- Вычертить разрез по стене промышленного здания
В результате выполнения практического задания студент должен
знать:
-конструкции стен из панелей;
-крепление стен к основным колоннам.
уметь:
- вычертить разрез по стене здания.
Исходные данные:
Приложение 1 «Раскладка стеновых панелей»
Приложение 2 «Скатная железобетонная ферма»
Приложение 3 «Малоуклонная железобетонная ферма»
Приложение 4 «Металлические фермы, опорные стойки»
Таблица выбора варианта
Таблица Выбор варианта
№ |
№ варианта |
Унифицированная габаритна схема |
Отметка головки рельса |
|
|
Материал каркаса |
|
|
1 |
Б12.72 |
- |
|
|
железобетон |
|
|
2 |
К10.24.84 |
6.15 |
|
|
железобетон, малоуклонная ферма |
|
|
3 |
К10.12.96 |
6.95 |
|
|
железобетон |
|
|
4 |
К20.30.108 |
8.15 |
|
|
смешанный |
|
|
5 |
К20.24.120 |
9.35 |
|
|
железобетон, скатная ферма |
|
|
6 |
К20.30.132 |
10.55 |
|
|
смешанный |
|
|
7 |
Б24.84 |
- |
|
|
железобетон, малоуклонная ферма |
|
|
8 |
Б30.120 |
- |
|
|
смешанный |
|
|
9 |
К10.18.132 |
10.55 |
|
|
смешанный |
|
|
10 |
К20.24.144 |
11.75 |
|
|
железобетон, скатная ферма |
|
|
11 |
Б12.84 |
- |
|
|
железобетон |
|
|
12 |
Б18.144 |
- |
|
|
железобетон, малоуклонная ферма |
|
|
13 |
К10.18.120 |
9.35 |
|
|
смешанный |
|
|
14 |
К10.24.108 |
8.15 |
|
|
смешанный |
|
|
15 |
К10.18.120 |
9.35 |
|
|
железобетон ,скатная ферма |
|
|
16 |
Б24.132 |
- |
|
|
смешанный |
|
|
17 |
Б24.108 |
- |
|
|
железобетон, малоуклонная ферма |
|
|
18 |
К.10.30.156 |
12.25 |
|
|
смешанный |
|
|
19 |
К10.18.132 |
10.55 |
|
|
железобетон ,скатная |
|
|
20 |
К30.30.180 |
14.65 |
|
|
смешанный |
|
|
21 |
Б12.120 |
- |
|
|
железобетон |
|
|
22 |
К20.30.144 |
11.75 |
|
|
смешанный |
|
|
23 |
Б24.156 |
- |
|
|
смешанный |
|
|
24 |
К20.24.180 |
14.65 |
|
|
железобетон ,скатная ферма |
|
|
25 |
К10.36.144 |
11.75 |
|
|
смешанный |
|
|
26 |
К30.18.108 |
8.15 |
|
|
смешанный |
|
|
27 |
К20.30.156 |
12.25 |
|
|
смншанный |
|
|
28 |
Б18.108 |
- |
|
|
железобетон, малоуклонная ферма |
|
|
29 |
Б12.108 |
- |
|
|
железобетон |
|
|
30 |
К20.30.168 |
13.45 |
|
|
смешанный |
Примечание: - во всех зданиях внутренний организованный водоотвод;
-номер варианта определяется по номеру в журнале группы.

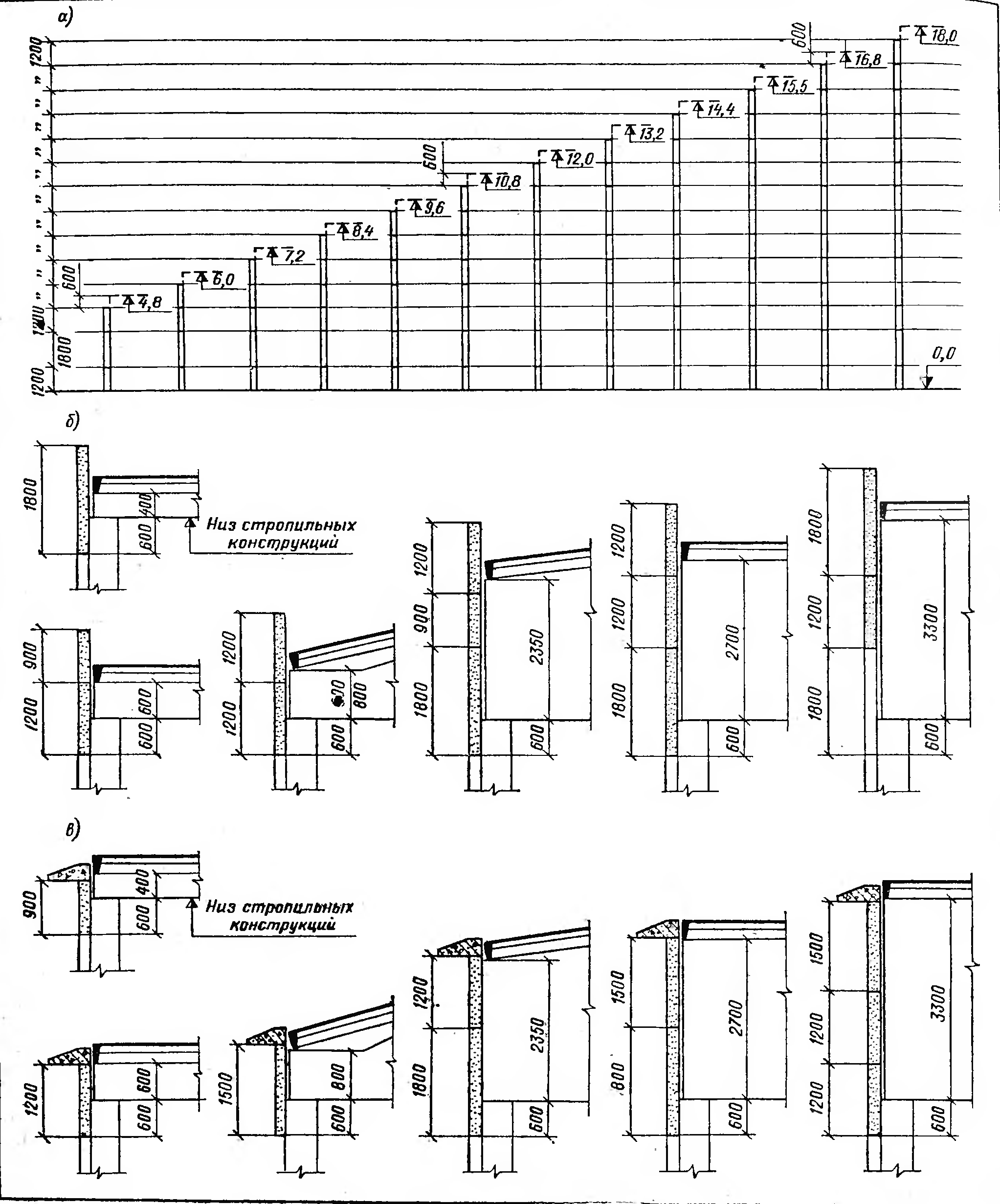

Приложение1

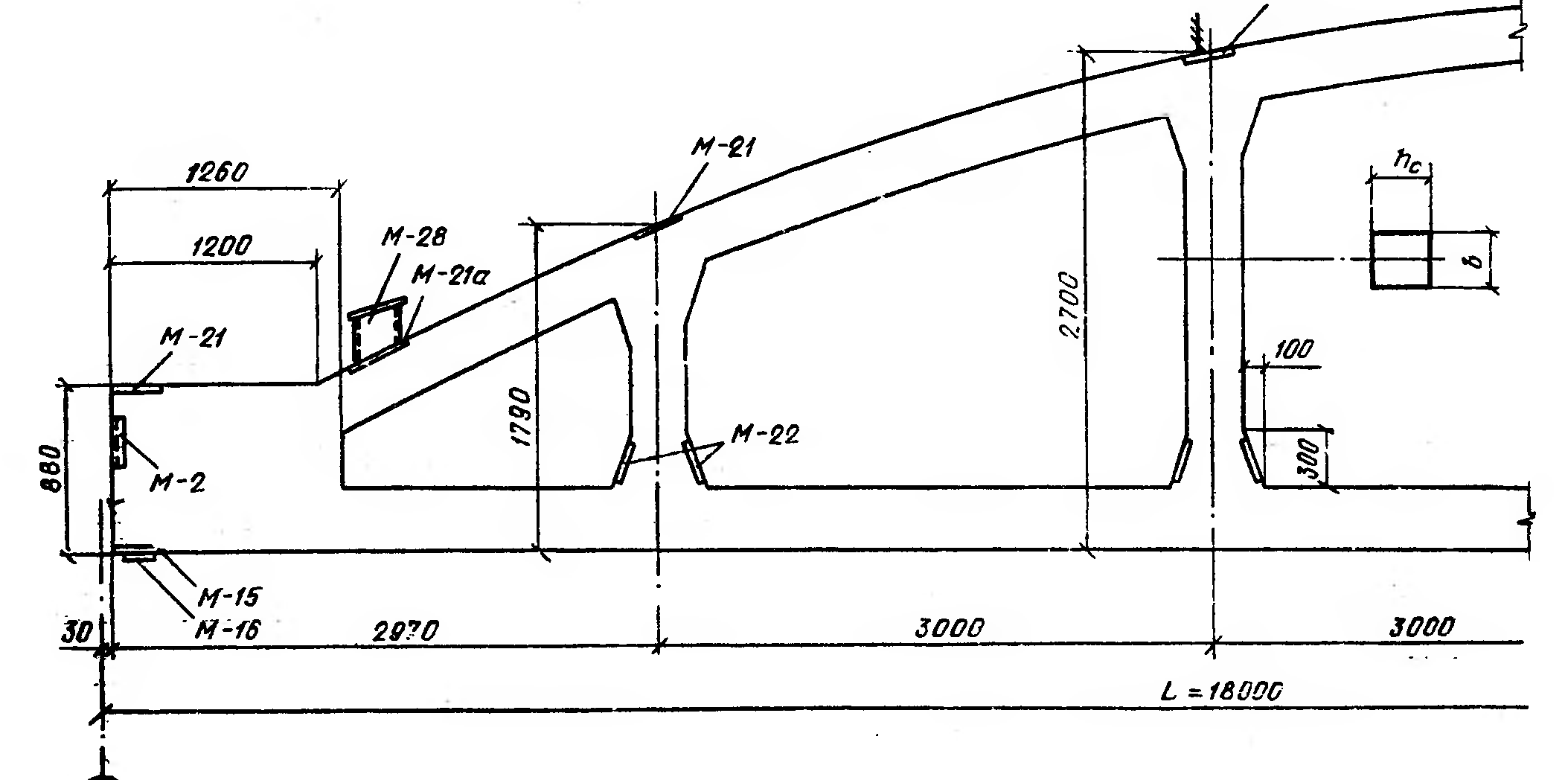

Приложение 2

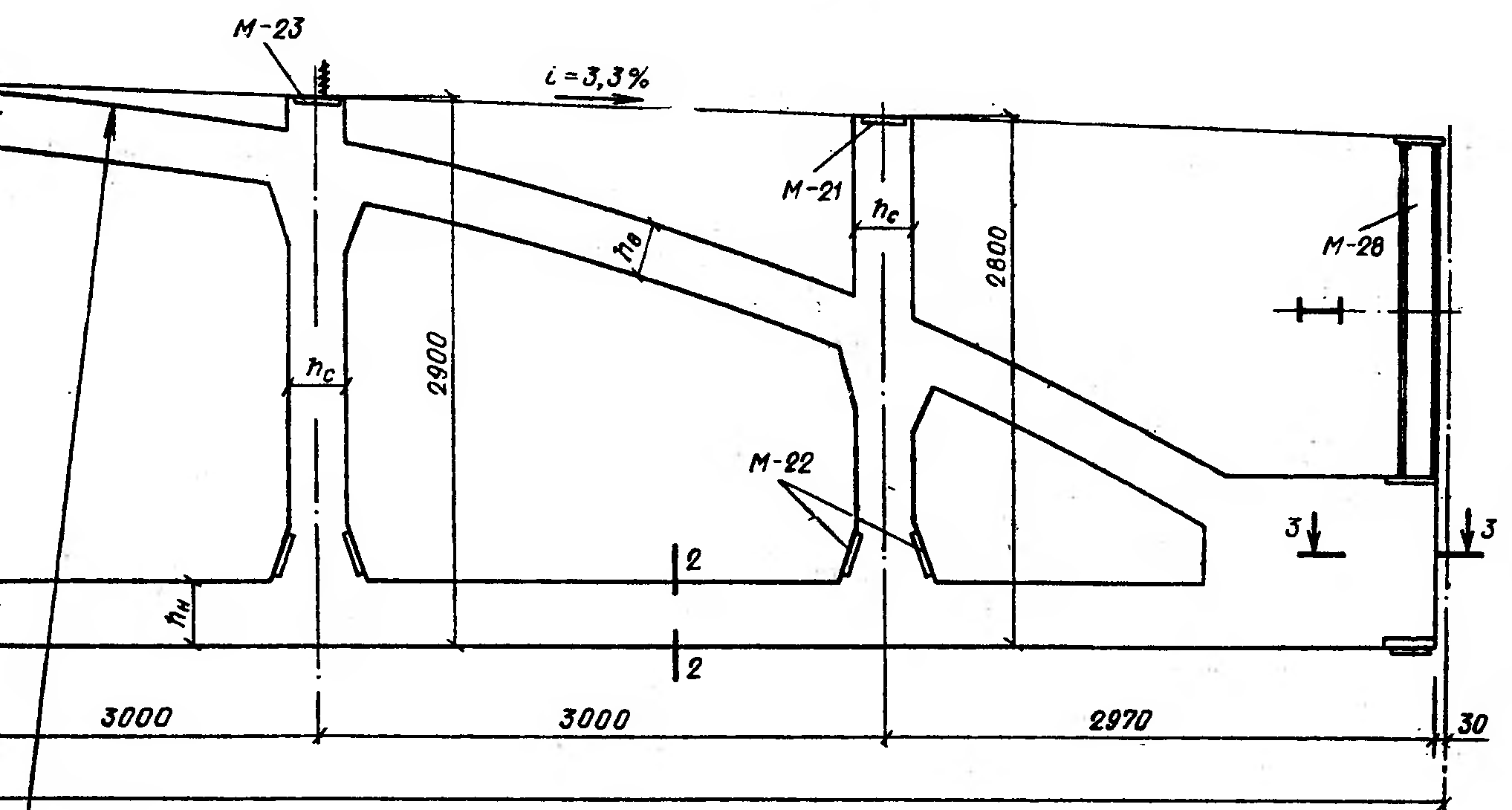

Приложение 3

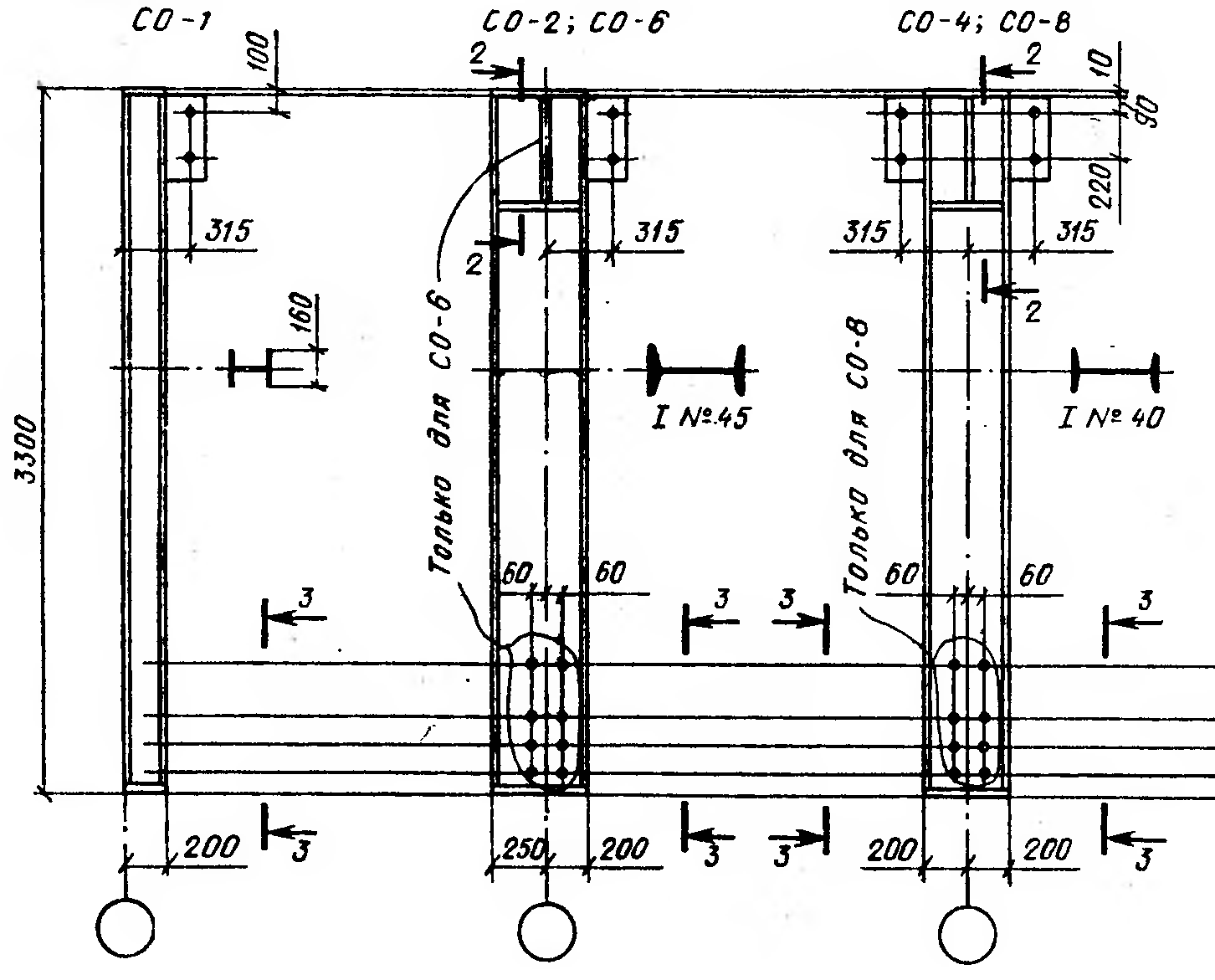

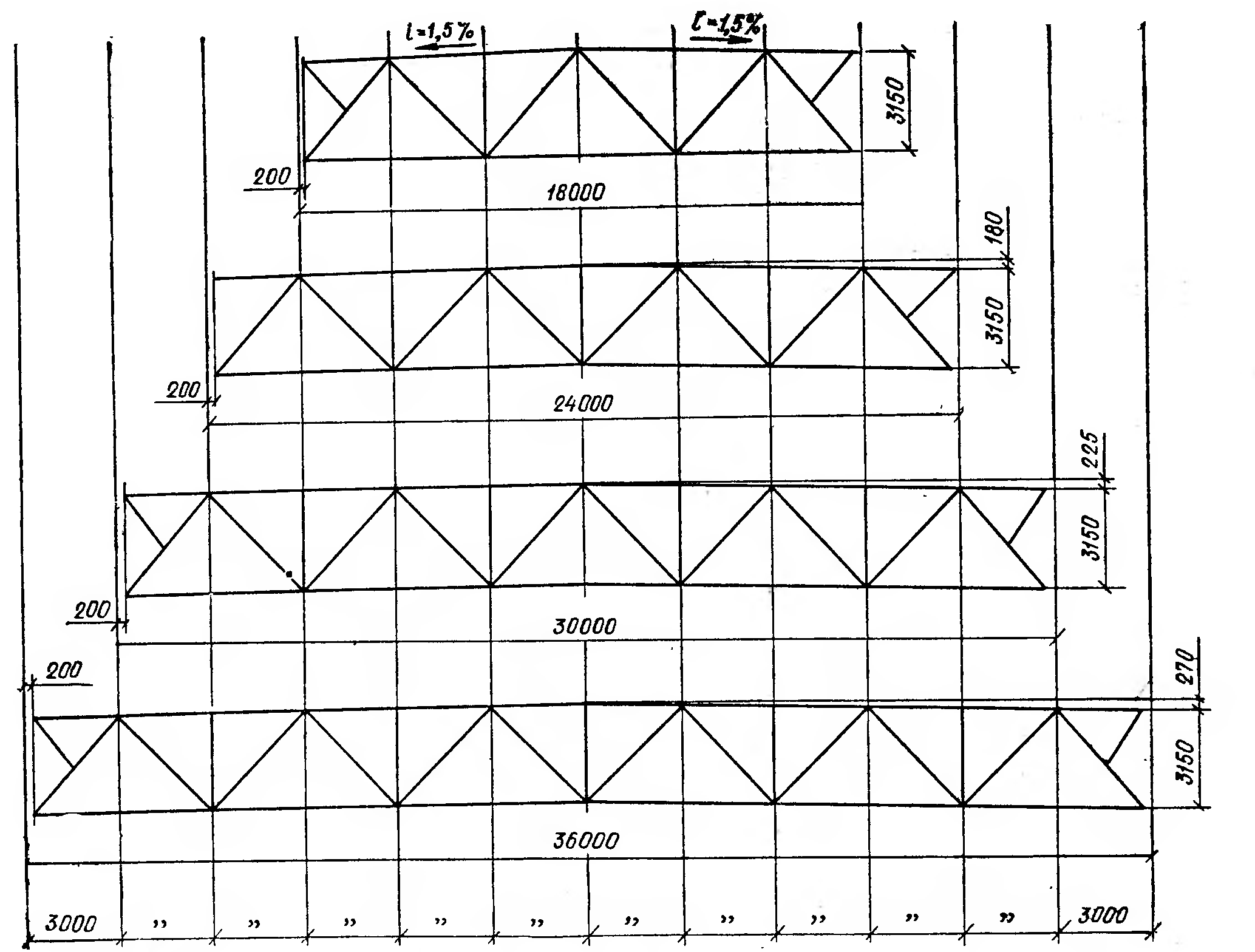

Приложение 4
Порядок выполнения практического задания:
Вычертить крайнюю колонну
Обозначить отметку верха колонны, головки рельса (при наличии мостового крана)
Вычертить опорную часть стропильной конструкции
Обозначить отметку, на 600 мм ниже низа стропильной конструкции покрытия
По Приложению 1 расставить стеновые панели сначала нижней части стены (до полученной отметки), затем верхней части - выше этой отметки.
Поставить отметки верха каждой стеновой панели
Указать окна.
Крупнопанельные стены устраивают в отапливаемых и неотапливаемых зданиях независимо от материала конструкции каркаса при шаге колонн 6 и 12 м. Высота панелей 1,2 и 1,8 м. При раскладке панелей низ первой (цокольной) панели совмещают с отметкой пола здания, сама панель устраивается на фундаментную балку.
Стена из типовых железобетонных панелей делится по высоте условно на две части: нижнюю, до отметки на 600 мм ниже уровня низа стропильных конструкций покрытия, и верхнюю – выше этой отметки. Верхняя часть стены компонуется из панелей различной высоты в зависимости от высоты опорной части несущих конструкций покрытия и способа водоотвода. При внутреннем водоотводе стена завершается парапетом, а при наружном карнизом.
Унифицированные габаритные схемы промышленных зданий:
К10.24.108,
где: К - здание с мостовым краном,
10 –грузоподъемность крана в тоннах
24 – величина пролета в метрах,
108 –высота колонны в дециметрах.

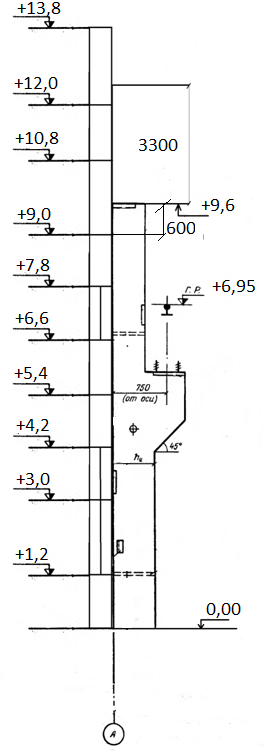

Пример:
Контрольные вопросы:
Какой высоты изготавливаются стеновые панели?
При каком водоотводе устраивается парапет?
При каком водоотводе устраивается карниз?
Литература:
1.Вильчик Н.П. « Архитектура зданий» М ИНФРА-М 2010
2.Трепененков Р.И. «Альбом чертежей конструкций и деталей промышленных зданий» - М.: Стройиздат, 1980
