Контрольные вопросы:

1. Из каких элементов состоит лестница?

2. В какой зависимости ширина лестничного марша и ширина площадки?

3. Размеры ступеней?

4. Как называются горизонтальная и вертикальная плоскости ступени?

5. Для чего необходим зазор между маршами и какова его величина?

Литература:

1 Вильчик Н.П. « Архитектура зданий» М ИНФРА-М 2010

2  Серия 1.151.1-6 Марши лестничные железобетонные плоские.

3 Серия 1.152.1-8 – Площадки лестничные железобетонные к плоским маршам для жилых зданий с высотой этажа 2,8 м

Практическая работа №7

Конструирование основных узлов сопряжения элементов крупнопанельных, крупноблочных, деревянных зданий

Цель работы:

- законструировать узлы сопряжения элементов крупнопанельных, крупноблочных, деревянных зданий

В результате выполнения практического задания студент должен

знать:

-устройство стыков крупноблочных зданий;

- устройство горизонтальных и вертикальных стыков крупнопанельных зданий;

-устройство узлов деревянных зданий.

уметь:

- вычертить узлы сопряжения элементов крупнопанельных, крупноблочных, деревянных зданий

Исходные данные:

1. Практическая работа №7

Порядок выполнения практического задания:

1.Вычертить закрытый и открытый стыки крупноблочных зданий с указанием всех элементов и материалов;

2.Вычертить горизонтальный стык и вертикальные стыки :жесткий и упругоподатливый крупнопанельных зданий с обозначением всех элементов;

3.Вычертить узел деревянного здания.

Стыки наружных и внутренних крупнопанельных зданий

Сопряжение панелей стен между собой и с перекрытиями называются стыками. Эксплуатационные качества крупнопанельных домов во многом зависят от конструктивного исполнения стыков. Стыки должны быть прочными, долговечными, водо- и воздухонепроницаемыми, иметь достаточную теплозащиту и быть несложными по способу заделки.

Стыки наружных стен подразделяют по расположению на горизонтальные и вертикальные.

Вертикальные стыки по способу связей панелей между собой разделяют на упругоподатливые и жёсткие (монолитные).

При устройстве упругоподатливого стыка (рис. 69) панели соединяются с помощью стальных связей, привариваемых к закладным деталям, стыкуемых элементов. В паз, образуемый четвертями, входит на глубину 50 мм стеновая панель внутренней поперечной стены. Соединяют панели с помощью накладки из полосовой стали, привариваемой к закладным деталям панели. Для герметизации стыка в его узкую щель заводят уплотнительный шнур гернита на клею или пороизола на мастике. С наружной стороны стык промазывают специальной мастикой – тиоколовым герметиком. Для изоляции от проникновения влаги с внутренней стороны стыка наклеивают на битумной мастике вертикальную полоску из одного слоя гидроизола или рубероида. Вертикальные колодцы стыка заполняют тяжелым бетоном. Недостатком упругоподатливых стыков является возможность коррозии стальных связей и закладных деталей. Такие крепления податливы и не всегда обеспечивают длительную совместную работу сопрягаемых панелей и, следовательно, не могут предохранить стык от появления трещин.

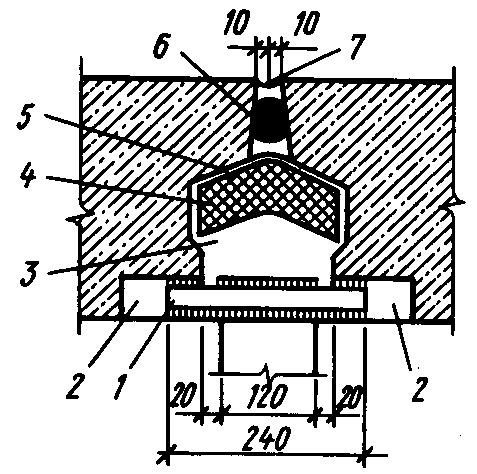

Рис. 1. Конструкция вертикального упругоподатливого стыка панелей:

1 – стальная накладка, 2 – закладные детали, 3 – тяжелый бетон, 4 – термовкладыш, 5 – полоса гидроизола или рубероида, 6 – гернит или пороизол,

7 – раствор или герметик

Б олее распространёнными в работе являются жёсткие монолитные стыки. Прочность соединения между стыкуемыми элементами обеспечивается замоноличиванием соединяющей стальной арматуры бетоном. На рис. 70 – монолитный стык однослойных стеновых панелей с петлевыми выпусками арматуры, соединительными скобами из круглой стали диаметром 12 мм. Между замоноличенной зоной стыка и герметизацией образована воздушная вертикальная полость, которая служит дренажным каналом, отводящим попадающую внутрь шва воду с выпуском ее наружу на уровне цоколя. Нередко в стык панелей для повышения его теплозащитных свойств укладывают минераловатный вкладыш, обернутый полиэтиленовой плёнкой, или из пенопласта. Для устройства жёстких стыков используют также сварные анкеры – связи, которые представляют собой Т- образные элементы, изготовленные из полосовой стали и располагаемые в стыке «на ребро». При этом в стеновых панелях оставляют концевые выпуски арматуры (в пределах габарита форм), которые приваривают после установки панелей к концам анкеров. Такое соединение позволяет обеспечить возможность плотного заполнения полости стыка бетоном, уменьшить почти в 3 раза расход стали.

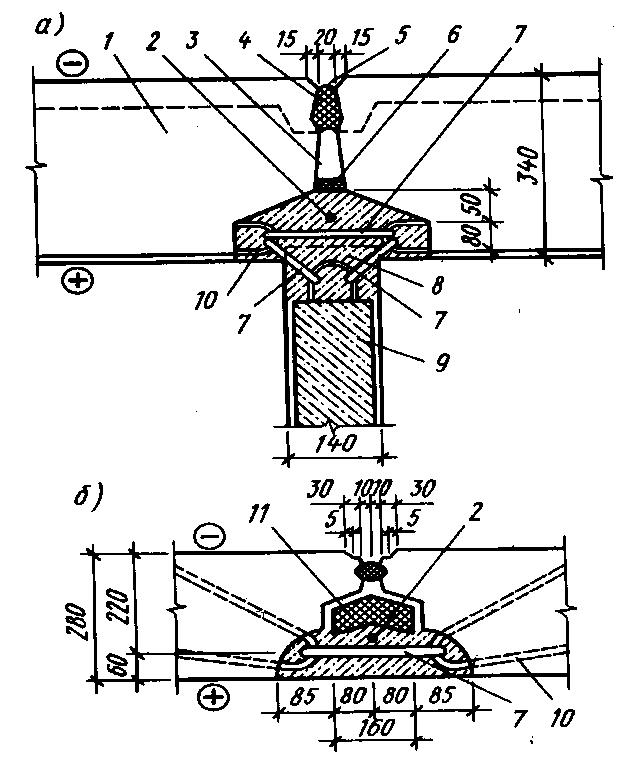

Рис. 2. Жесткий монолитный вертикальный стык:а – вертикальный стык, б – то же, с утепляющим пакетом, 1 – наружная керамзитобетонная панель, 2 – анкер диаметром 12 мм, 3 – дренажный канал, 4 - пороизоловый жгут, 5 – герметик, 6 – прокладка, 7 – скобы, 8 - бетон, 9 – внутренняя несущая панель из железобетона, 10 - петля, 11 – минераловатный пакет

Д

Рис. 3. Конструкция

горизонтального стыка однослойных стеновых панелей:

1 – железобетонная панель перекрытия, 2 – цементный раствор, 3 - стеновая панель, 4 – противодолжевой барьер, 5 – герметизирующая мастика ), 6 – пороизол или гернит, 7 – термовкладыш в гидроизоляционной оболочке

(тиоколовая или полиизобутиленовая УМС-50), 6 – пороизол или гернит, 7 – термовкладыш в гидроизоляционной оболочке

ля устройства горизонтальных стыков верхнюю стеновую панелей укладывают на нижнюю на цементном растворе. При этом через горизонтальный шов, плотно заполненный раствором, дождевая вода может проникать вследствие капиллярного подсоса воды через раствор, поэтому в нем устраивают противодождевой барьер, идущий сверху вниз. На наклонной части раствор прерывают и создают воздушный зазор, в пределах которого подъем влаги по капиллярам прекращается (рис. 3).

Соединение панелей внутренних стен бескаркасных зданий осуществляется путем сварки соединительных стержней диаметром 12 мм к закладным деталям по верху панели. Вертикальные швы между панелями заполняют упругими прокладками из антисептированных мягких древесноволокнистых плит, обернутых толем, а вертикальный канал заполняют мелкозернистым бетоном или раствором.

Стыки крупноблочных стен.

Крупные блоки укладываются друг на друга по слою раствора толщиной 10-20 мм с применением временных прокладок. Особенно ответственными местами в стенах из крупных блоков являются стыки. Их тщательное устройство обеспечивает хорошую воздухонепроницаемость стен, предотвращает затекание дождевой воды в стыки, а для внутренних стен обеспечивается хорошая звукоизоляция

По своему конструктивному решению вертикальные стыки бывают открытые (с внутренней стороны) и закрытые. Открытые стыки получаются между рядовыми блоками на глухих участках наружных стен. В этом случае паз, образованный четвертями смежных блоков со стороны помещения, закладывается бетонными вкладышами, а получившийся колодец заливают легким бетоном.

При стыковании поясных и перемычечных блоков, а также блоков внутренних стен, имеющиеся на их боковых гранях пазы образуют колодцы, которые заполняют лёгким бетоном или раствором. Такой стык называется закрытым.

Вертикальные стыки с обеих сторон предварительно заделывают уплотнительным шнуром, а затем зачеканивают на глубину 20-30 м густым раствором.

Рядовые блоки по длине стен скрепляют между собой анкерами из круглой стали диаметром 10 мм, привариваемыми к монтажным петлям блоков.

Перемычечные и поясные блоки соединяют между собой по всей длине наружных и внутренних стен накладками из полосовой стали, привариваемыми к монтажным петлям или закладным деталям. Кроме того, производят анкеровку (соединение плит перекрытия с блоками, что обеспечивает жесткость здания).

Рис 4: 1, 2, 3 – закрытые стыки; 4- открытый стык крупноблочных зданий

Рис. 5 Узлы и детали брусчатых стен а — сопряжение угла с коренным шпоном; б — сопряжение угла на шпонках; в — крепление брусьев нагелями; г — сопряжение наружной стены с внутренней на коренных шипах; д — заделка проема; е — обшивка досками; ж — облицовка кирпичом

Контрольные вопросы:

1. Какие здания называются крупноблочными?

2. Название блоков в крупноблочных зданиях?

3. Что называется стыком?

4. Какие стыки в крупноблочных зданиях?

5. Какие здания называются крупнопанельными?

6. Какие бывают вертикальные стыки в крупнопанельных зданиях?

Литература:

1. Шерещевский И.А. «Конструирование гражданских зданий» - М.: Стройиздат,2005

2. Вильчик Н.П. « Архитектура зданий» М ИНФРА-М 2010
