Режимы работы транзисторов: активный (усилительный), инверсный, насыщения.
Основные режимы работы биполярных транзисторов:
Активный (усилительный) режим: эмиттерный p-n включён в прямом направлении, приоткрыт, коллекторный в обратном, закрыт. Характеризуется большим KI. Основной режим работы.
Инверсный режим: эмиттерный переход смещён в обратном направлении, коллекторный – в прямом. Недостатки: малый Ki и Uбэmax. Достоинства: высокое быстродействие, малое напряжение насыщения. Используется в быстродействующих переключающих схемах
KIинв<< 1/10* KIусил (KIинв< 1/10* KIусил)
UПmax< 7 В
Эмиттерный переход сильнолегирован, коллекторный – слабо (с целью уменьшения UКmax).
Режим насыщения: оба p-n перехода транзистора включают в прямом направлении, открыты.
Режим отсечки: оба p-n перехода транзистора включают в обратном направлении, закрыты.
Чередование режимов 3 и 4 позволяет в ключевых каскадах (в т.ч. в усилителях класса D) увеличить КПД до 90-98%.
Классы усиления: a, b, ab, c, d. Достоинства и недостатки. Применение.
К
ласс
А
В
этом режиме рабочая точка находится на
середине линейного
участка проходной характеристики. В
этом режиме обеспечиваются минимальные
нелинейные искажения, но он имеет низкий
КПД (25 – 30%) и высокие потери мощности в
режиме отсутствия сигнала. Используются
в предварительных и промежуточных
каскадах усилителей, а также в усилителях
мощности сверхвысокого
качества.
Класс В
В этом режиме рабочая точка находится в начале проходной характеристики Uбэ = 0. Достоинства: достаточно высокий КПД (до 75% при усилении синусоидального сигнала), отсутствие потерь мощности в режиме покоя. Недостатки: высокие нелинейные искажения. Применение: в усилителях мощности невысокого качества и высокой экономичности при наличии глубокой ООС(которая уменьшает искажения) и в ОУ.

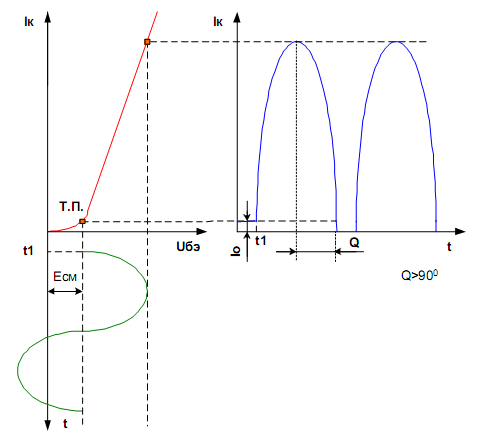

К
ласс
АВ
В
этом режиме рабочая точка находится в
начале линейного участка проходной
характеристики. Имеет высокий КПД
(60-65%), невысокие потери мощности
в режиме покоя и относительно невысокие
линейные
искажения(<3%). Недостатки:
необходимость введения дополнительных
цепей для температурной стабилизации
в положении рабочей точки из-за
саморазогрева транзистора вследствие
наличия в нём тепловой положительной
обратной связи.
Используется
в усилителях мощности среднего и
высокого
качества.
Класс С
В этом режиме транзистор заперт напряжением смещения на базе и находится в режиме отсечки, т.е. рабочая точка находится левее нуля. Транзистор надёжно закрыт обратным смещением. КПД более высокий чем в режиме В(≈80%), но очень высокие нелинейные искажения. Используется в устройствах, где существенны даже незначительные увеличения КПД, а нелинейные искажения не играют роли, также в генераторах и усилителях, где выделение основной гармоники осуществляется специальными фильтрами, в мощных радиопередатчиках.
К
ласс
D
Режим работы класса D – это ключевой режим работы транзистора. Достоинство: очень высокий КПД (90-98%). Недостатки: проблемы получения синусоидального сигнала, сложность такого устройства, наличие дополнительных помех и искожений. Используется: в импульсных преобразователях и стабилезаторах напряжения, в усилителях мощности гармонических сигналов (крайне редко, только при условии использования шин).
