- •Вопросы
- •Биполярные транзисторы. Основные характеристики: входные, выходные, проходные. Электрические и экспоненциальные параметры.
- •Каскад с оэ: схема включения, значения параметров Rвх, Rвых, Ku, Ki, φ. Достоинства, недостатки и применение.
- •Каскад с ок: схема включения, значения параметров Rвх, Rвых, Ku, Ki, φ. Достоинства, недостатки и применение (эмитерный повторитель).
- •Каскад с об: схема включения, значения параметров Rвх, Rвых, Ku, Ki, φ. Достоинства, недостатки и применение.
- •Статические характеристики биполярных транзисторов, h- параметры, схемы замещения транзисторов.
- •Транзисторный источник тока. Транзисторный источник тока с заземленной нагрузкой. Недостатки.
- •Модель Эмберса – Молла.
- •Схемы задания общей точки. Недостатки. Применение.
- •Токовые зеркала (эффект Эрли). Недостатки. Применение.
- •Отражатели тока.
- •Режимы работы транзисторов: активный (усилительный), инверсный, насыщения.
- •Классы усиления: a, b, ab, c, d. Достоинства и недостатки. Применение.
- •Усилители мощности. Однотактные и двухтактные усилители. Схемы включения.
- •Составные транзисторы: схемы Дарлингтона и Шиклаи. Применение.
- •Следящая связь (пос). Схема. Применение.
- •Эффект Миллера.
- •Полевые транзисторы (мдп (моп) – транзисторы). По способу создания канала (с p-n переходом, встроенным и индуцированным каналом). Входные и выходные характеристики.
- •Достоинства полевого транзистора по сравнению с биполярным транзистором. Недостатки. Достоинства полевого транзистора с p-n переходом. Недостатки.
- •Схемы включения полевых транзисторов: общий исток, общий сток, общий затвор
- •Бтиз (igbt) – биполярный транзистор с изолированным затвором. Достоинства по сравнению с моп.
- •Обратные связи (ос): отрицательная обратная связь (оос), положительная обратная связь (пос). Применение. Коэффициент ос. Ос по способам подачи сигнала и по способу снятия сигнала.
- •Ос последовательная по напряжению и по току. Схемы. Основные параметры.
- •Ос параллельная по напряжению и по току. Схемы. Основные параметры.
- •Усилители. Классификация и основные характеристики.
- •Амплитудно-частотные и фозо-частотные характеристики.
- •Усилители постоянного тока (упт). Упт с непосредственной связью между каскадами. Схема. Достоинства и недостатки. Применение.
- •Метод мдм (модуляция-демодуляция). Достоинства и недостатки.
- •Дифференциальные усилители (ду). Схема включения. Ду в режиме покоя, в режиме усиления противофазного сигнала, в режиме усиления синфазного сигнала. Способ улучшения свойств усилителя (схема).
- •Способы компенсации начального напряжения смещения. Схема.
- •Ду с динамической нагрузкой. Схема.
- •Операционные усилители (оу). Графическое изображение. Упрощенная схема оу.
- •Классификация оу по типам входных каскадов: бпт, пт, супер - бпт, с гальванической изоляцией входа от выхода, варикап.
- •Динамическое питание оу. Недостаток
- •Параметры оу (входные, выходные и динамические). Характеристики.
- •Инвертирующие усилители (схемы). Параметры. Достоинства и недостатки.
- •Преобразователь тока в напряжение. Неинвертирующий усилитель (схема). Достоинства и недостатки.
- •Преобразователь "напряжение - ток".
- •Преобразователь "ток-напряжение".
- •Сумматоры и вычетатели. Неинвертирующий сумматор (схема). Недостаток. Инвертирующий сумматор (схема). Достоинства и недостатки. Применение. Вычетатель. Инвертирующий и неинвертирующий сумматоры
- •В ычитатель.
- •Пассивный сумматор.
- •Активный неинвертирующий сумматор.
- •Интегратор и дифференциатор. Схемы. Применение. Интегратор
- •Дифференциатор
- •Компараторы (устройства сравнения). Схемы. Недостатки.
- •Триггер Шмидта (компаратор с гистерезисом). Схемы. Недостаток.
- •Генераторы синусоидальных колебаний. Условия для работы схемы в режиме генерации.
- •Генераторы гармонических сигналов. Схема. Достоинства и недостатки.
- •Кварцевый генератор. Схема. Достоинства и недостатки.
- •Мультивибраторы (генераторы прямоугольных колебаний). Схема.
- •Источники тока на оу.
- •Усилители мощности на оу.
- •Инвертирующий оу с большим Rвх и ku.
- •Повторитель – инвертор.
- •Усилитель фототока с высокой крутизной.
- •Прецизионные выпрямители.
- •Компенсационные источники питания. Параметрические. Достоинства и недостатки.
- •Последовательный компенсационный стабилизатор напряжения на транзисторе. Схема и принцип работы.
- •Понижающий преобразователь. Схема. Принцип работы.
- •Повышающий преобразователь. Схема. Принцип работы.
- •Повышающе – понижающий преобразователь (комбинированный неинвертирующий). Схема. Принцип работы.
- •Повышающе – понижающий инвертирующий преобразователь. Схема. Принцип работы.
- •Функциональная схема ключевого преобразователя напряжения (принципиальная схема). Принцип работы.
- •Резонансные преобразователи.
- •Источники опорного напряжения. Задание рабочего тока стабилитрона, источника тока на оу. Стабилитронные интегральные микросхемы. Источники опорного напряжения
- •Регулируемый стабилизатор
Последовательный компенсационный стабилизатор напряжения на транзисторе. Схема и принцип работы.
Uвых регулируется R5. Если Uбэ3 > 0.6, то VT3 открывается, Ir1 увеличивается, Uб1 уменьшается. Цепь ООС. При Iн*R2 > 0.6 В VT2 открывается, что припятствует увеличению Iб1, а значит возрастает выходной ток.

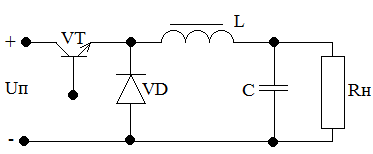

Понижающий преобразователь. Схема. Принцип работы.
Выходное напряжение всегда ниже входного (0.1 – 0.9).
Ключевой стабилизатор используется в качестве понижающего трансформатора тока с высоким КПД. Выходное напряжение сравнивается с эталонным. Усиленный сигнал ошибки воздействует на ШИМ, который управляет длительностью замкнутого и разомкнутого состояния ключа. Когда ключ замкнут, ток протекает через дроссель – нагрузку и выходной конденсатор. По мере возрастания выходного напряжения до значения эталонного ключ размыкается. В этот момент запасённая в дросселе энергия реверсирует полярность напряжения на нём, ток протекает через диод в нагрузке а напряжение на выходе поддерживается конденсатором. Когда вся энергия, запасённая в дросселе, разряжается, выходное напряжение уменьшается и процесс продолжается таким образом, что выходное напряжение поддерживается на уровне близком к эталонному.
Достоинство ключевых стабилизаторов: кпд= 95–98%.
Недостаток: сложность, высокий уровень высокочастотных электрических и электромагнитных помех, что требует принятия специальных мер для их подавления и экранирования.

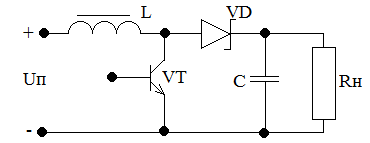

Повышающий преобразователь. Схема. Принцип работы.
Выходное напряжение всегда выше, чем входное.
Когда ключ замкнут, ток протекает через дроссель, в котором запасается энергия. Когда ключ размыкается, энергия запасённая в дросселе уменьшаясь изменяет полярность напряжения на нём таким образом, что напряжение на дросселе складывается с входным напряжением. Таким образом, напряжение на дросселе и входное напряжение заряжают выходной конденсатор до напряжения большего, чем входное напряжение.
Достоинство ключевых стабилизаторов: кпд= 95–98%.
Недостаток: сложность, высокий уровень высокочастотных электрических и электромагнитных помех, что требует принятия специальных мер для их подавления и экранирования.
Повышающе – понижающий преобразователь (комбинированный неинвертирующий). Схема. Принцип работы.
В первом поддиапазоне изменяется входное напряжение, когда Uп > Uн VT2 постоянно закрыт, а в цепь управления VT1 поступают ШИМ – импульсы и схема работает в режиме понижения напряжения. Во втором поддиапазоне, когда Uп < Uн, VT1 поддерживается открытым, а ШИМ – импульсы поступают на вход VT2. Схема переходит в режим повышения напряжения.
Достоинство ключевых стабилизаторов: кпд= 95–98%.
Недостаток: сложность, высокий уровень высокочастотных электрических и электромагнитных помех, что требует принятия специальных мер для их подавления и экранирования.
