Прямой и обратный баланс парогенератора.
Общее количество тепла, которое поступает в топку парогенератора, называется тепло рабочее располагаемое Qpр, которое определяется как Qpр = Qpн + ∑Qдоп. Дополнительное тепло, которое может поступать с подогретым воздухом, с паром и другими элементами. Но дополнительная зола настолько мала, что ею в расчетах часто пренебрегают Qpр ≈ Qpн.
Если рассматривать тепло располагаемое с точки зрения полезности использования этого тепла и потерь, то мы можем написать тепловой баланс парогенератора в следующем виде:
Qpр·= Q1+Q2+Q3+Q4+Q5+Q6
Q1 – полезно используемое тепло, а Q1, Q2,Q3,Q4,Q5, Q6 – тепловые потери или потери тепла;
Q2 – потери с уходящего газа;
Q3 – потери от химического недожога;
Q4 – потери от физического недожога;
Q5 – потери тепла в окружающую среду;
Q6 – потери при жидком шлакоудалении.
Эти величины рассмотрим в относительном значении:
Qpр/
Qpр
∙ 100 = 100% = Q1/
Qpр
∙ 100 +
Qj/
Qpр∙
100.
100% = q1+q2+q3+q4+q5+q6
1=q1+ qj
Из этого теплового баланса можно определить КПД парогенератора, q1=ηп/г
Таком образом, КПД парогенератора равно ηп/г = 100% - qj (в процентах)
ηп/г = 1 - qj (относительных единицах).
Определение КПД из обратного баланса: сумма потерь примерно 6-12%, поэтому КПД равно 88-94%.
Прямой баланс.
Из прямого баланса, как правило, определяется расход топлива. Прямой баланс определяет, какое количество тепла мы должны затратить на образование пара в необходимых количествах. Например, iпе – энтальпия перегретого пара на входе в парогенератор, зависит от условий питательной воды: либо подогрета, либо нет. Питательная вода подогрета за счет пара из турбины.

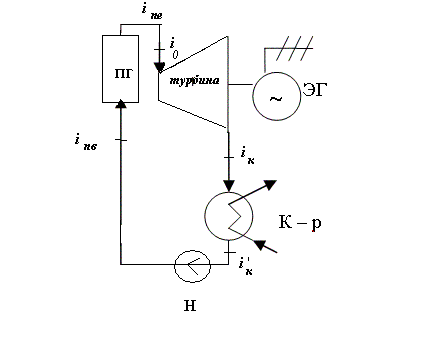

Рисунок 5.
i’к – энтальпия воды. Тогда количество тепла, требуемое для нагрева одного килограмма воды (пара) равно (iпе – i’к)D0. Энтальпия воды не будет равна 30 ккал. Учет регенеративного подогрева
(iпе – iпв) D0.
Если имеется продувка: от температуры питательной воды до температуры насыщения котла:
D0 (iпе – i’пв) + Dпр (i’кот – iпв)
Промежуточный перегрев для прямоточного котла:
D0 (iпе – i’пв) + Dпп (iппвых – iппвх)
Количество тепла за счет сжигания топлива:
D0 (iпе – i’пв) + Dпп (iппвых – iппвх)=B ∙ Qpр ηп/г
Отсюда определяем В:
В расх топлива = [D0 (iпе – i’пв) + Dпп (iппвых – iппвх)]/ Qpр ηп/г
Билет №6
1)Удельный расход тепла
qту = Qту / Nэ = 860 / ηту [ккал/кВт ч]
qту = Qту / Nэ = 3600 / ηту [кДж/кВт ч]
ηту= (860 ∙ Nэ)/ qту
ηту= 860/ qту
qКЭС= 860/ ηКЭС
qКЭС= 3600/ ηКЭС
ηКЭС = 0,4
qКЭС= 2150 ккал/кВт ч
qКЭС= 9000 кДж/кВт ч
В отчетности не употребляется КПД, а употребляется удельный расход тепла.
Удельный расход топлива
ηКЭС =(860 ∙ Nэ)/ (В ∙ Qнр)
вэ = В / Nэ=[кг/кВт ч]
ηКЭС =(860 ∙ Nэ) / (вэ ∙ Qнр) = [ккал/кВт ч]/[ккал/кг]
ηКЭС =(3600 ∙ Nэ) / (вэ ∙ Qнр) = [кДж/кВт ч]/[кДж/кг]
вэ = 860 / (Qнр ∙ ηКЭС)
вэ = 3600 / (Qнр ∙ ηКЭС)
вэут = 860 / (7000 ∙ ηКЭС) = 0,123/ ηКЭС
вэут = 3600 / (29330 ∙ ηКЭС) = 0,123/ ηКЭС
0,123 – удельный расход условного топлива, который требуется для выработки 1 кВт ч в идеальных условиях, при КПД = 100%. Меньше 123 грамм удельный расход условного топлива быть не может.
