2. Кпд тэц по производству электроэнергии и отпуску тепла, в том числе и через условное топливо. Полные и удельные расходы топлива на тэц по выработке электроэнергии и отпуску тепла.

КПД ТЭЦ по выработке электроэнергии в основном определяется КПД турбоустановки по выработке электроэнергии. КПД ТЭЦ по выработке тепла в основном определяется КПД парогенератора.

ηТЭЦ э = ηту э ∙ ηтр ∙ ηп/г

ηту э = 0,39 ÷ 0,97

ηтр = 0,99 ÷ 0,995

ηп/г = 0,8 8 ÷ 0,94

Удельный расход топлива

ВТЭЦ э =(860 ∙ Nэ)/ (Вэ ∙ Qнр), где QТЭЦ э = Вэ ∙ Qнр

ВТЭЦ = Вэ + Вт

ВТЭЦ = [т/час]

вэ = Вэ / Nэ=[кг/кВт ч]

ηТЭЦ э =860 / [(Вэ ∙ Nэ) ∙ Qнр] = 860 / (вэ ∙ Qнр)

[(ккал/кВт ч) / кг/кВт ч ∙ ккал/кг] = [ккал/кВт ч]

вэ = 860 / Qнр ∙ ηТЭЦ э

ηТЭЦ т = Qотпущ ∙ 106 / Вт ∙ Qнр

Qотпущ = [Гкал/ч] ∙ 106 [ккал/Гкал]

Вт = [кг/ч]

Qнр = [ккал/кг]

[кг/ч ∙ ккал/кг] = [ккал/ч]

Удельный расход топлива на выработку тепловой энергии

вт = Вт / Qотпущ = [кг/Гкал]

ηТЭЦ т = 106 / [(Вт / Qнр) ∙ Qотпущ] = 106 / вт ∙ Qнр

вт = 106 / Qнр ∙ ηТЭЦ т

вэут = 860 / 7000 ∙ ηТЭЦ э = 0,123 / ηТЭЦ э

вэут = 3600 / 29330 ∙ ηТЭЦ э = 0,123 / ηТЭЦ э

вэут = [кгут/кВт ч]

втут = 106 / (Qнр ∙ ηТЭЦ т) = 106 / 7000 ∙ ηТЭЦ т = 143 / ηТЭЦ т

143 = [кгут/Гкал]

втут = 106 / (29330 ∙ ηТЭЦ т) = 34,1 / ηТЭЦ т

втут = [кгут/ГДж]

Билет 28

1. Гидротехнические сооружения гэс. Плотины гэс, их назначение и классификация.

Плотины: 1.Гравитационные – ж/б конструкция 2.Контрофорсные

Предназначены для создания водохранилищ. В связи этим, они являются осн. Сооружением гидроузла для создания напоры и регулирования стоков. Плотины делятся на 2 группы: 1.Бетонные/ железобетонные 2.Грунтовые

Бетонные/жел.бет. делятся на : 1.Гравитационные 2.Арочные 3.Контрофорсные

Основное назначение водохранилищ это трансформация естественного, обычно неравномерного режима речного стока в тот режим, который необходим для отдельных отраслей экономики, в т.ч и энергетики . Кроме того,водохранилище выполняет роль борьбы с наводнениями в нижнем бьефе. Во время половодий определенное количество воды задерживается в водохранилище,что уменьшает расход воды в нижнем бьефе. Водохран создаются путем устройства плотин.

2.Цикл Ренкина и его изображение в p, V и t, s диаграммах. Термический кпд цикла и способы его повышения.

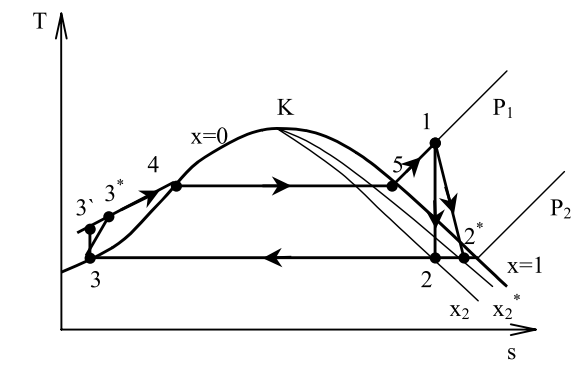

На рис. 9.3. на Т- s –диаграмме представлен цикл Ренкина в области перегретого пара, где 3* – 4 - 5 – изобарно-изотермический процесс подвода теплоты; нагрев воды, процесс парообразования, нагрев влажного пара до состояния сухого насыщенного пара в парогенераторе, 5 -1 - процесс изобарного подвода теплоты к сухому насыщенному пару до состояния перегретого пара в пароперегревателе, 1 – 2* - реальный процесс расширения (теоретически это - адиабатический процесс расширения 1-2) перегретого пара в турбине от давления Р1до давления Р2 в конденсаторе, 2* - 2 – 3 – изобарно-изотермический процесс полного отвода теплоты от отработанного пара; процесс конденсации пара в конденсаторе. При низких давлениях до 3 МРа линии изобар практически совпадают с области воды с нижней пограничной кривой. Это позволяет рассматривать нагрев воды упрощенно, как если бы он проходил мимо нижней пограничной кривой.

В отношении термического КПД цикл Ренкина представляется менее выгодным, чем обратимый цикл Карно, поскольку степень заполнения цикла (равно как и средняя температура подвода теплоты) для цикла Ренкина оказывается меньше, чем для цикла Карно. Однако с учетом реальных условий осуществления цикла и значительно меньшего влияния необратимости процесса сжатия воды по сравнению со сжатием влажного пара на общий КПД цикла экономичность цикла Ренкина выше экономичности соответствующего цикла Карно во влажном паре. Вместе с тем замена громоздкого компрессора для сжатия влажного пара компактным водяным насосом позволяет существенно снизить затраты на сооружение теплосиловой установки и упростить ее эксплуатацию. Благодаря отмеченным обстоятельствам внутренние абсолютные КПД сравниваемых циклов будут примерно одинаковыми. Для того чтобы увеличить термический КПД цикла Ренкина, применяют так называемый перегрев пара в специальном элементе котла — пароп ерегревателе, где пар нагревается до температуры, превышающей температуру насыщения при данном давлении pt. Цикл Ренкина с перегретым паром. В этом случае средняя температура подвода теплоты увеличивается по сравнению с температурой подвода теплоты в цикле без перегрева и, следовательно, термический КПД цикла возрастает. Для цикла с перегревом процесс расширения пара в турбине 1-2, осуществляемый до того же, что и раньше, давления р2, заканчивается внутри двухфазной области в районе более высоких степеней сухости. Благодаря этому условия работы проточной части турбины оказываются более легкими и, следовательно, повышаются внутренний относительный КПД турбины и внутренний КПД цикла rt; величина rt для цикла с перегревом возрастает за счет роста T.
