32. Универсальные безналадочные станочные приспособления, их назначение. Привести примеры, использования.
УБП имеют постоянные регулируемые установочно-зажимные элементы и предназначаются для закрепления различных по форме и размерам заготовок со сравнительно простыми схемами базирования.
Отличительной чертой УБП явл. принадлежность к станкам ( центры, оправки, универс. тиски, ток. патроны, универс. патроны, поворотные и делительные устройства, цанговые приспособления, поводковые устройства, планшайбы, магн. и электромагн. плиты, кондукторы).
Настройка УБП осущ. за счёт регулирования зажимных элементов оснастки.
Преимущества: мин затраты времени для подготовке к работе, высокая универсальность. Недостаток - отсутствие на рабочих поверхностях элементов для фиксации заготовок, что ведёт к потери времени.
Применяют для установки и закрепления разных по форме и габаритным размерам деталей в единичном и мелко серийном производстве.

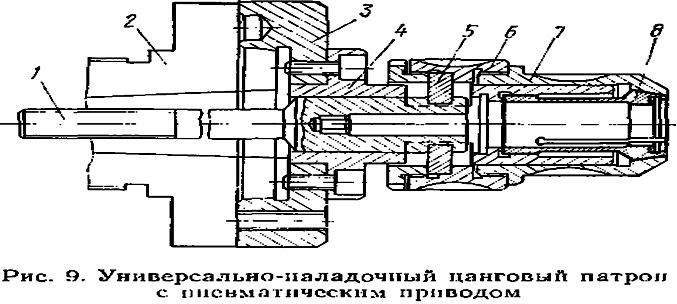

33.Универсальные наладочные станочные приспособления, их назначение и конструктивные особенности. Привести примеры.
Применяют для установки и закрепления схожих по форме деталей. Они состоят из двух частей: постоянной (базовой) и непостоянной(сменные наладки). Постоянная включает: корпус, силовой привод, и базовые элементы для установки сменных наладок. Непостоянная часть состоит из сменных наладок, изготавливаемых в соответствии с формой и габаритами обрабатываемых деталей. Сменная наладка- специальная сборочная единица обеспечивающая установку заготовки на базовом агрегате. Базируется с помощью Т- образных пазов, установочных пальцев и штивтов. К ним можно отнести универсальные делительные переналаживаемые столы, универсальные переналаживаемые тиски, устанавливаемые на фрезерных станках. УНП целесообразно применять в мелкосерийном и среднесерийном пр-х. Базовые части УНП стандартные и изготавливаются по заказам. Каждая из наладок, входящая в комплект базовой части может иметь отличную от других схему базирования заготовки. При смене объектов производства утилизируются только сменные наладки, а базовые могут использоваться повторно.
Недостатки: -ограниченная универсальность, что снижает загруженность приспособления; -необходимость проектирования и изготовления универсальных сменных наладок, что увеличивает стоимость и сроки подготовки производства; -унификация только в масштабах завода или отросли.
УНП подраздел. по видам оборудования: токарные, фрезерные, сверлильные, шлифовальные и т.д.
По обрабатываемым деталям: напр. клинья, планки, рычаги.
34. Центры (неподвижные, вращающиеся, плавающие), их назначение, конструкция и область применения.
Предназначены для закрепления заготовок на токарных и шлифовальных станках для обработки.
Центры: 1.неподвижные нормальные и специальные; 2.вращающиеся нормальные и специальные; 3.плавающие специальные; 4.рифленые специальные.
Конусная пов-ть для установки детали имеет угол при вершине 60, 90, 120°, хвостовик с конусом Морзе определенного номера.
Невращающиеся задние центры сильно нагреваются и изнашиваются. Для уменьшения износа применяют менее точные вращающиеся.
Также центры применяются для установки полых деталей базирующихся по внутреннему отверстию.

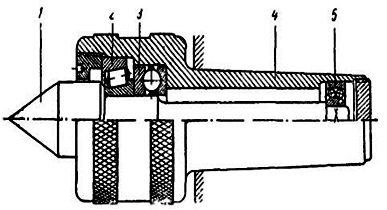

Вращающиеся центры. Для предупреждения вредного влияния износа заднего центра, в особенности при скоростном точении, применяются вращающиеся центры различных конструкций. Вращающийся центр завода «Калибр» показан на рис. 49. Собственно центр 1 в этом случае вращается на роликовом 2 и шариковом 5 подшипниках, расположенных в корпусе 4. Осевые усилия, действующие на центр, воспринимаются упорным подшипником 3.
