28. Пневмогидравлический привод. Назначение. Схема работы.

Пневмогидравлические приводы применяют для перемещения зажимных устройств приспособлений. Они состоят из преобразователя давления, который соединен с гидроцилиндрами приспособлений, и необходимой аппаратуры.

По виду работы пневмогидроприводы бывают с преобразователями давления прямого действия и с преобразователями давления последовательного действия. Пневмогидравлические приводы пита­ются сжатым воздухом из цеховой сети через пневматическую ап­паратуру под давлением 0,4—0,6 МПа (4—6 кгс/см²) при давлении масла в гидравлической части привода 6—10 МПа (60—100 кгс/см²). Высокое давление масла в пневмогидроприводе создается пневмо-гидравлическими преобразователями прямого или последователь­ного действия, превращающими давление сжатого воздуха и высо­кое давление масла.

Пневмогидравлические приводы, сочетающие в себе простоту конструкции пневматических с преимуществами гидравлических приводов, обеспечивают быстроту перемещения зажимных устройств, небольшие габариты конструкции, создание больших сил зажима, сравнительно небольшую стоимость. Пневмогидроприводы применяют для зажима деталей в одно-, многоместных и многопозиционных приспособлениях (в серийном производстве).

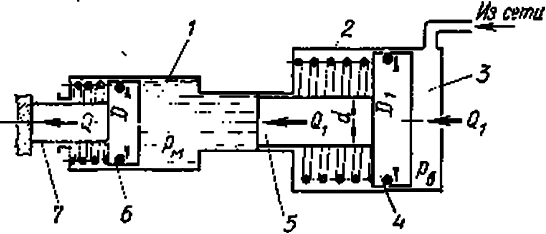

Пневмогидравлический привод спреобразователем давления прямого действия. Принципиальная схема работы такого привода (рис. V.26) основана на непосредственном преобразовании давле­ния сжатого воздуха в высокое давление масла.

Пневмогидропривод состоит из пневмоцилиндра 2 одностороннего действия с поршнем 4 и гидравлического цилиндра / односто­роннего действия с поршнем 6. Сжатый воздух поступает из воз­душной сети через распределительный кран в бесштоковую по-пость 3 пневмоцилиндра 2 и перемещает поршень 4 со штоком 5 влево. Шток 5 давит на масло, которое перемещает ч гидроцилиндре 1 поршень 6 со штоком 7 влево. При этом шток 7 через проме жуточные звенья перемещает зажимные устройства приспособле­ния при зажиме детали. При разжиме детали поршни 4, 6 со што­ками, пружинами перемещаются вправо.

29. Механизмы-усилители зажима, их назначение. Привести примеры.

Механизмы-усилители служат для повышения величины исходной силы механизированного привода, передаваемой зажимным устройствам приспособлений для зажима деталей. Они являются промежуточным звеном, связывающим привод с зажимным устрой­ством приспособления, и применяются, когда для зажима обраба­тываемой детали в приспособлении требуется большая сила, чем исходная сила механизированного привода.

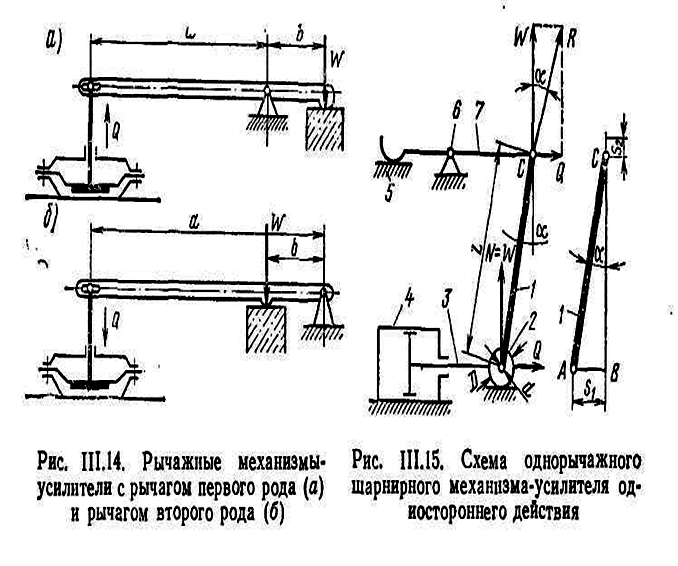

По принципу действия механизмы-усилители станочных приспо­соблений разделяют на рычажные, клиновые, шарнирно-рычажные, плунжерно-клиновые, винтовые и комбинированные. Все они пред­ставляют собой сочетание ряда элементарных механизмов.

Величинами, характеризующими работу механизмов-усилите­лей, являются передаточное отношение i_cсил и передаточное отно­шение г_п перемещений точек приложения сил.

Передаточное отношение i_cпредставляет собой отношение си­лы зажима Wдетали в приспособлении к исходной силе Q привода: откуда
