Мультиплексори. Синтез кс на мультиплексорах.
В цифровой технике широко применяются мультиплексоры и демультиплексоры. Мультиплексор это устройство, обеспечивающее соединение одного из информационных входов с выходом. Номер информационного входа, который соединяется с выходом, задается в двоичном коде на адресных входах. Если мультиплексор имеет n адресных входов, то в нем может быть 2n информационных входов. Демультиплексор это устройство, обеспечивающее соединение одного из информационных выходов с одним входом. Номер информационного выхода, который соединяется с входом, задается в двоичном коде на адресных входах. Если демультиплексор имеет n адресных входов, то в нем может быть 2n информационных выходов.

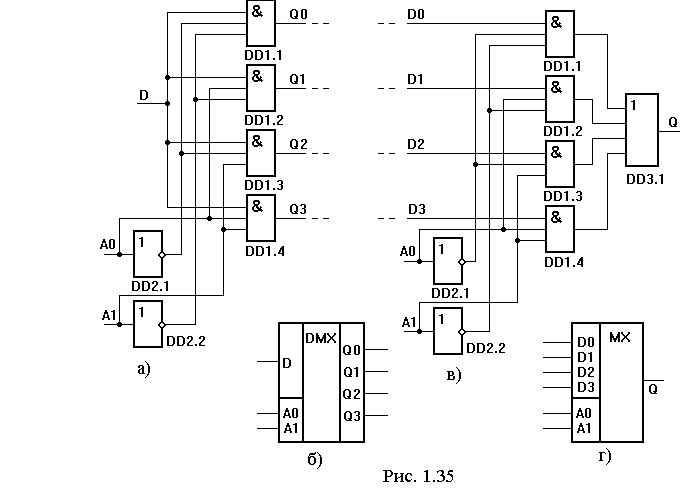

Функциональная схема демультиплексора, имеющего четыре выхода, приведена на рисунке 1.35,а, а его условное обозначение на принципиальных схемах – на рисунке 1.35,б.
Функциональная схема мультиплексора, имеющего четыре входа, приведена на рисунке 1.35,в, а его условное обозначение на принципиальных схемах – на рисунке 1.35,г. Мультиплексоры могут снабжаться дополнительным входом – входом разрешения передачи информации с входов на выход.
Синтез операційних елементів комбінаційного типу.
В обчислювальних машинах та системах перетворення інформації, яка подана у вигляді фізичних сигналів, здійснюється логічними схемами, які поділяються на два класи: комбінаційні схеми та цифрові автомати.

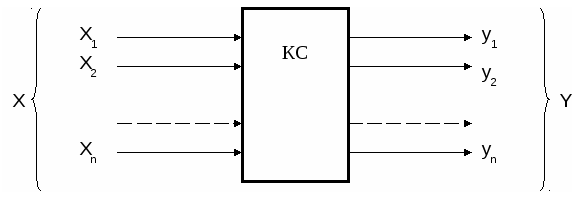

Якщо в логічній схемі множина вихідних сигналів У в будь-який момент часу однозначно визначається сигналами Х, що надходять на вхід, то така схема називається комбінаційною (рис.2.1).
Комбінаційна схема (КС) може бути задана абстрактною або структурною моделлю. Абстрактною моделлю комбінаційної схеми може бути або таблиця істинності, або логічний вираз, які зв'язують залежністю вихідні сигнали схеми з вхідними. Структурна модель використовується для побудови її з конкретних логічних елементів.
Як правило, на етапі проектування закон функціонування КС спочатку задається у вигляді таблиці істинності. За нею потім складають логічний вираз, за яким будують структуру КС.
Логічна схема, значення вихідних сигналів якої залежать як від значень вхідних сигналів на даний момент, так і від значень вхідних сигналів в попередні моменти часу, називається цифровим (або послідовним) автоматом. Залежність вихідних сигналів цифрового автомата від попередніх значень вхідних сигналів можлива тільки в тому випадку, якщо автомат запам'ятовує свій попередній стан.
Регістри. Загальні відомості, класифікація і принцип роботи.
Регистр - это определенный участок памяти внутри самого процессора, от 8-ми до 32-х бит длиной, который используется для промежуточного хранения информации, обрабатываемой процессором. Некоторые регистры содержат только определенную информацию.
Регистры общего назначения - EAX, EBX, ECX, EDX. Они 32-х битные и делятся еще на две части, нижние из которых AX, BX, CD, DX - 16-ти битные, и деляется еще на два 8-ми битных регистра. Так, АХ делится на AH и AL, DX на DH и DL и т.д. Буква "Н" означает верхний регистр.
Так, AH и AL каждый по одному байту, АХ - 2 байта (или word - слово), ЕАХ - 4 байта (или dword - двойное слово). Эти регистры используются для операций с данными, такими, как сравнение, математические операции или запись данных в память. Регистр СХ чаще всего используется как счетчик в циклах. АН в DOS программах используется как определитель, какой сервис будет использоваться при вызове INT.
Регистры сегментов - это CS, DS, ES, FS, GS, SS. Эти регистры 16-ти битные, и содержат в себе первую половину адреса "оффсет:сегмент".
CS - сегмент кода (страница памяти) исполняемой в данный момент программы.
DS - сегмент (страница) данных исполняемой программы, т.е. константы, т.д.
SS - сегмент стека исполняемой программы.
ES, FS, GS - дополнительные сегменты, и могут не использоваться программой.
