Экскаватор эо-2621в-2
Рисунок 1.18. Экскаватор ЭО-2621В-2
Экскаватор ЭО-2621 В-2 (см. рис. 1.18.) производится на базе трактора ЮМЗ и предназначен для механизации земляных работ в грунтах I-IV категорий и выполнения погрузочных работ. Экскаватор ЭО-2621 оснащен ковшом обратной лопаты и отвалом. Экскаватор может работать в умеренном климате при температуре от -40°С до +40°С.
К остову трактора крепится обвязочная рама. В обвязочной раме установлена поворотныя колонка с цепным механизмом поворота. Для обеспечения устойчивости экскаватора в работе и снижения нагрузок на оси трактора при работе, к раме прикреплены опорные башмаки.
Бульдозерное оборудование расположено в передней части экскаватора. Отвал бульдозера может иметь различную настройку по высоте. Экскавационное оборудование навешивается на поворотной колонке и состоит из стрелы, рукояти и универсального ковша.
Гидросистема экскаватора состоит из насоса НШ-100 и насоса НШ-32 (установлен на базовом тракторе) двух гидрораспределителей, гидроцилиндров, разгрузочных клапанов, обратного клапана, перепускного гидроклапана и бака рабочей жидкости.
Для подачи рабочей жидкости в гидроцилиндры опорных башмаков и отвала используется насос трактора НШ-32 и один из гидрораспределителей экскаватора. К гидроцилиндрам опорных башмаков подключены гидрозамки, исключающие их самопроизвольное перемещение во время работы экскавационным оборудованием и в транспортном положении.
В гидроцилиндры ковша, рукояти и стрелы рабочая жидкость поступает от насоса НШ-100. К гидроцилиндру стрелы рабочая жидкость может поступать так же от насоса НШ-32. От насоса НШ-32 рабочая жидкость подводится к гидроцилиндрам поворотной колонки.
Между рабочими полостями гидроцилиндров поворота установлен перепускной клапан, обеспечивающий плавное автоматическое торможение рабочего оборудования при повороте. Через обратный клапан осуществляется подпитка штоковых полостей гидроцилиндров поворота. Для демпфирования штока гидроцилиндров в конце хода предусмотрены демпфирующий клапан и упор. К трубопроводам гидроцилиндра стрелы подсоединены: разгрузочный клапан- к поршневой полости и дроссель- к штоковой полости. Клапан предназначен для предохранения штока гидроцилиндра от изгиба при возникновении реактивных давлений. Дроссель обеспечивает плавное опускание стрелы. К трубопроводам ковша подключен разгрузочный клапан.
ОБЩИЕ ДАННЫЕ
Базовое шасси ЮМЗ, ЗТМ
Габаритные размеры 7000x2500x3900 мм
Эксплуатационная масса 6100 кг
Номинальная емкость ковша экскаватора 0,25 м3
Наибольшая глубина копания 4,25 м
Наибольший радиус копания 5,3 м
Наибольшая высота выгрузки 3,2 м
Ширина отвала 2,3 м
ДВИГАТЕЛЬ
Модель Д-242
Тип 4-цилиндровый, дизельный, четырехтактный с непосредствен- ным впрыском топлива
Мощность двигателя 62 л.с
Система охлаждения
Система смазки
Воздухоочиститель
ХОДОВАЯ ЧАСТЬ
Тип ходовой системы задние - ведущие,- передние - направляющие с гидроходоуменьшителем поворота
Колесная формула 4х2
Размер шин 11,2 R20 дюймов, задних 15,5 R38 дюймов
ТРАНСМИССИЯ
Тип механическая коробка передач - механическая, 9-ступенчатая (с редуктором, удваивающим число передач)
Число передач (вперед/назад) ...18/4
Экскаватор ЭО-2626 FOTON
Рисунок 1.19. Экскаватор ЭО-2626 FOTON
Экскаватор-погрузчик ЭО 2626 (см. рис. 1.19.) со сменным отвалом и смещаемой осью копания на базе трактора FOTON TD 824 предназначен для механизации земляных работ в грунтах I-IV категорий и выполнения погрузочных работ. Экскаватор может работать в умеренном климате при температуре от -40°С до +40°С.
ОБЩИЕ ДАННЫЕ
Базовое шасси FOTON TD 824
Габаритные размеры 7500х2500х3900 мм
Эксплуатационная масса 6600 кг
Номинальная емкость ковша экскаватора 0,28 м3
Наибольшая глубина копания 4,25 м
Наибольший радиус копания 5,3 м
Наибольшая высота выгрузки 3,2 м
Ширина отвала 2,3 м
Величина заглубления
ДВИГАТЕЛЬ
Модель Perkins
Тип 4-илиндровый, дизильный
Мощность двигателя 82 л.с.
Система охлаждения
Система смазки
Воздухоочиститель
ХОДОВАЯ ЧАСТЬ
Тип ходовой системы полный привод, с гидроходоуменьшителем поворота
Колесная формула 4х4
Размер шин 11,2 R24 дюйма (передние) 16,9 R34 дюйма (задние)
Механизм рулевого управления
ТРАНСМИССИЯ
Тип Механическая
Коробка передач 8-ступенчатая ( с редуктором, удваивающим число передач)
Число передач (вперед/назад) .. 16/8
Скорости 20 км/ч
Экскаватор-погрузчик ПЭФ-1Б / ПЭФ-1БМ

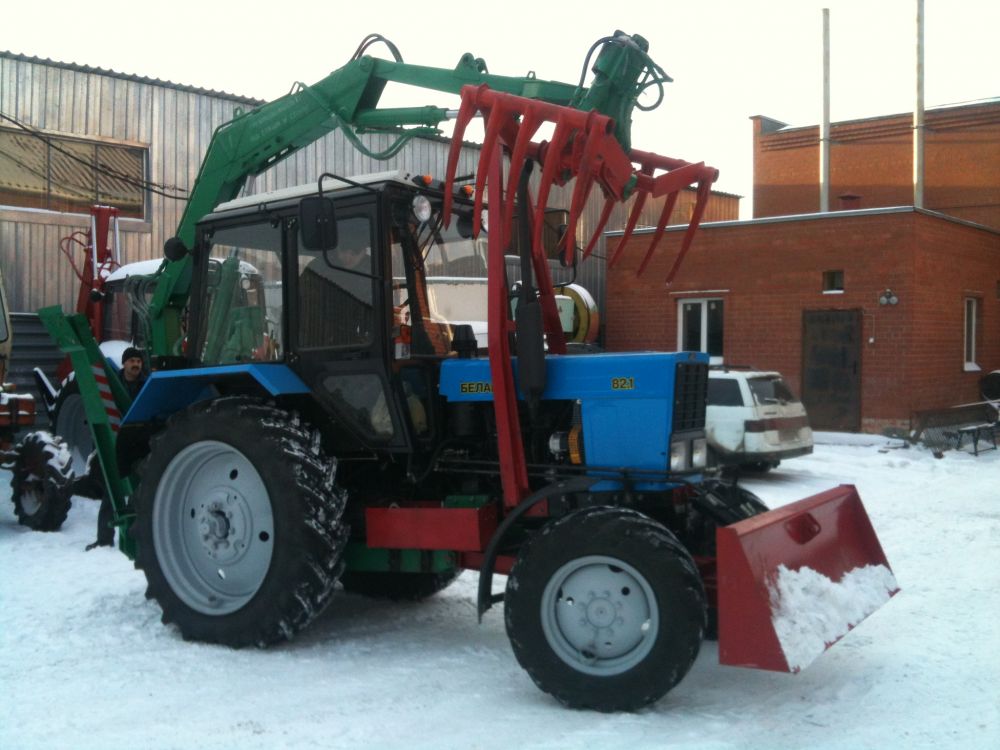

Рисунок 1.20. Экскаватор-погрузчик ПЭФ-1Б / ПЭФ-1БМ
Погрузчик-экскаватор грейферный ПЭ-Ф-1Б/БМ (см. рис. 1.20.) является навесным оборудованием к тракторам ЮМЗ-6АКЛ/АКМ, ЗТМ (Б) и МТЗ-80, МТЗ-82 (БМ). Предназначен для механизации погрузочно-разгрузочных и землеройных работ в сельском хозяйстве и может применяться при строительных работах небольших объемов. Обслуживается одним оператором.
Сфера использования погрузчика-экскаватора широка, благодаря тому, что он комплектуется набором различных сменных рабочих органов: грейфером для погрузки сыпучих и малосыпучих материалов; когтями для погрузки соломистых органических удобрений, силоса, сенажа и др. грузов; экскаваторной лопатой для экскаваторных работ; бульдозером для сгребания погружаемого материала, очистки площадей, легких планировочных работ.
Гидравлическая схема погрузчика-экскаватора ПЭ-Ф-1Б автономная, все цилиндры погрузчика, за исключением цилиндра бульдозера, приводятся в действие двумя насосами, (цилиндр бульдозера работает от гидросистемы трактора).
