Сборка навесных электрорадиоэлементов на печатных платах.

Сборка навесных электрорадиоэлементов на печатных платах может осуществляться ручным, механизированным, частично или полностью автоматизированным способом.

Ручная сборка печатных узлов, как правило, применяется при единичном и мелкосерийном производстве, а также в процессе создания макетов и опытных образцов приборов и радиоэлектронных устройств. В серийном и крупносерийном производстве применяют, как правило, механизированную сборку и частично автоматизированную.

Однако в серийном производстве может использоваться и ручная сборка, когда печатная плата по своим характеристикам значительно отличается от используемых в данный период времени плат в смежном серийном производстве.

Электрорадиоэлементы и коммутационные изделия (соединители и др.) размещаются на печатной плате в соответствии со сборочным чертежом.

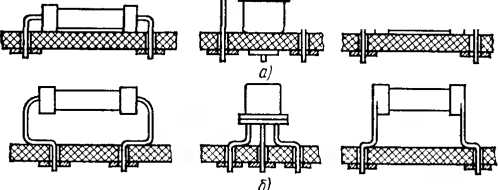

Рис. 3. Крепление навесных электрорадиоэлементов: а — на поверхность печатной платы, б — на выводы элементов

Все выводные концы, предназначенные для электрического соединения, вводят в соответствующие монтажные отверстия и отги­бают для предварительного закрепления электрорадиоэлементов на печатной плате (рис. 3). Это необхо­димо для предотвращения сдвига и отсоединения электрорадиоэлементов в процессе перемещения и поворота печатных узлов при транспортировке на конвейере поточной линии до мо­мента пайки.

Выводы электрорадиоэлементов, которые отформованы с образо­ванием на них специального зига, вставляются в монтажные отверстия без подгибки их со стороны монтажа (рис. 4). Такой вид формовки выводов прочно удерживает электрорадиоэлементы на печатной плате при ее перемещении на конвейере.

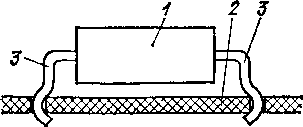

Рис. 4. Установка электрорадиоэлемента с помошью зига: 1 – электрорадиоэлемент, 2 – плата, 3 – выводы с зигом

Выводы микросхем в зависимости от конструкции либо впаиваются в металлизированные отверстия плат, либо припаиваются к металлизи­рованным контактным площадкам печатной платы.

Неправильная или небрежная установка электрорадиоэлементов на печатную плату обычно приводят к трудноисправимому, а в не­которых случаях к неисправимому браку, так как ремонт печатных узлов и субблоков после пайки, и особенно после герметизации (влагозащиты), значительно более сложен, чем ремонт конструкций с объемным монтажом.

Приведем рациональную последовательность установки навесных электрорадиоэлементов и узлов на печатную плату, которая опреде­лилась в условиях производства: контактные штырьки и соединители, габаритные и сложные узлы (реле, трансформаторы, мощные сопротив­ления и др.), ламповые панели, крепежные элементы, микросхемы и электрорадиоэлементы (резисторы, конденсаторы, диоды, триоды).

Установка крепежных элементов. Крепежные элементы (скобы, держатели, одиночные выводы и др.) устанавливаются на платы, как правило, путем развальцовки, отгибки и некоторых других операций, повышающих надежность механического контакта навесного электро­радиоэлемента с печатным основанием. После установки навесных электрорадиоэлементов крепежных и вспомогательных деталей целе­сообразно проконтролировать правильность их размещения по монтаж­ной схеме и лишь после этого приступать к пайке. Последнюю можно выполнять как после установки каждой детали, так и после крепления всех электрорадиоэлементов.
