Конструирование печатных плат и печатных узлов.
Исходным документом при конструировании печатной платы является принципиальная электрическая схема субблока или ТЭЗ. Для одной принципиальной схемы можно построить несколько вариантов топологии печатной платы, т.е. печатного монтажа. Для обеспечения технологичности конструкции печатной платы необходимо установить единые нормы конструирования плат, в первую очередь в отношении конструкции и геометрических размеров и параметров элементов печатного монтажа и их электрических параметров. К таким нормам относятся: ограничение типоразмеров печатных плат; ограничение типоразмеров элементов печатного монтажа (проводников, контактных площадок, отверстий и т. п.); ограничение на размещение элементов печатного монтажа (введение вспомогательной сетки, постоянного рисунка цепей питания и т. п.); фиксация мест подведения определенных цепей или ограничение на их проводку; фиксация мест размещения навесных электрорадиоэлементов и др.
К основным нормам конструирования печатных плат относятся следующие. Допуски на длину и ширину плат — по Л 12, шаг основной координатной сетки — 1,25 или 2,5 мм, за начало отсчета координат принимается центр нижнего левого крепежного отверстия платы.
Монтажные отверстия платы размещают в узлах координатной сетки. Монтажные отверстия обязательно металлизируют. Форма и размеры отверстий зависят от диаметра и формы выводов электрорадиоэлементов. Диаметр отверстий, как правило, должен быть больше диаметра вывода электрорадиоэлемента на 0,2—0,3 мм. Такое соотношение определяют условия пайки.
Вокруг монтажного отверстия выполняют контактную площадку в виде кольца, диаметр которого должен быть больше диаметра отверстия (рис. 2).
По плотности размещения печатного монтажа платы принято делить на два класса: класс А — платы с нормальной плотностью монтажа и класс Б — платы с повышенной плотностью монтажа. Минимальная ширина проводников и расстояние между ними определяют плотность монтажа. Эти параметры одинаковы и зависят от метода изготовления: 0,5—0,8 мм — для плат класса А и 0,2—0,4 мм — для плат класса Б. Габаритные размеры плат класса А обычно составляют 240 x360 мм, а плат класса Б — 100 x150 мм. Основные размеры печатных плат в СССР определены ГОСТ 10317—79.
Расстояние между краями соседних отверстий, вырезов, пазов и других элементов платы, полученных механической обработкой, должно быть не менее толщины печатной платы с учетом допусков на изготовление платы. Для снятия заусенцев с краев отверстий в плате перед металлизацией должно быть произведено зенкование. Расстояние между краем любого элемента печатного монтажа, полученного механической обработкой (отверстия, выреза, зенковки и т. п.), и краем платы должно быть не менее 0,5 мм с учетом допуска на изготовление. Печатные проводники размещают с двух сторон платы по линиям условной координатной сетки. При этом рекомендуется на одной стороне платы проводники вести параллельно.
Электрическое соединение печатных проводников, расположенных на разных сторонах платы, осуществляют с помощью монтажных металлизированных отверстий, которые могут располагаться по всему рабочему полю платы.
Контактные площадки под первый вывод микросхемы должны иметь форму или метку, отличающую их от других контактных площадок. Метка должна быть направлена в наружную от корпуса микросхемы сторону.

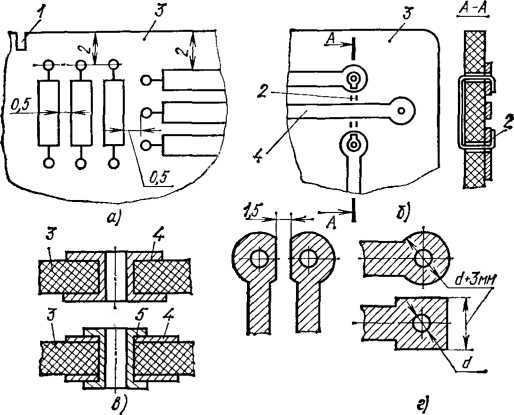

Рис. 2. Конструкция печатных плат: a — минимальные размеры между электрорадиоэлементами, б — соединение печатных проводников при пересечениях, в — соединение печатных схем, расположенных на разных сторонах платы, г — оформление контактной площадки (место пайки выводов навесных электрорадиоэлементов); 1 — ключ, 2 — соединительный провод, 3 —. плата, 4 — печатный проводник, 5 — переходной пистон.
Основные требования и методы конструирования печатных плат изложены в ГОСТ 23751—79.
При конструирования ТЭЗ (печатного узла) все навесные электрорадиоэлементы и микросхемы необходимо располагать с одной стороны платы в определенном порядке по принятой координатной сетке. Выполнение этого требования позволяет применять механизированную или автоматизированную установку электрорадиоэлементов и микросхем на печатную плату, т. е. использовать одно из главных производственных преимуществ печатного монтажа.
Установка и крепление электрорадиоэлементов и микросхем на печатных платах должны обеспечивать нормальную работу ТЭЗ (печатного узла) в соответствии с требованиями эксплуатации на РЭА.
Установка и крепление электрорадиоэлементов и микросхем на печатных платах должны обеспечивать, как правило, доступ к любому электрорадиоэлементу или микросхеме и возможность их замены.
Расположение электрорадиоэлементов и микросхем на печатной плате определяется разметкой металлизированных монтажных отверстий и контактных площадок, центры которых расположены в узлах условной координатной сетки.
Выбор шага установки электрорадиоэлементов и микросхем на печатной плате определяется конструктивными параметрами корпуса электрорадиоэлемента или микросхемы, сложностью принципиальной электрической схемы ТЭЗ, геометрическими размерами печатной платы и плотностью установки навесных электрорадиоэлементов на плате, температурным режимом ТЭЗ, методом разработки рисунка печатного монтажа (топологии) — ручного или машинного.
