Основная часть
Счётчик электрической энергии (электрический счётчик) — прибор для измерения расхода электроэнергии переменного или постоянного тока (обычно в кВт·ч или А·ч).
Устройство счетчиков электроэнергии
Электросчётчики по устройство работы делятся на 2 вида:
индукционные
электронные
гибридные
Устройство индукционного электросчетчика

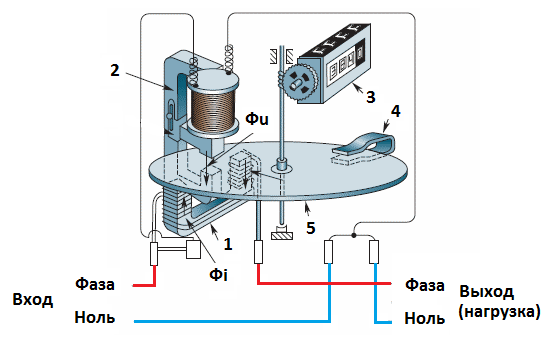

В состав индукционного электросчетчика входит:
токовая катушка (обмотка)
катушка (обмотка) напряжения
счетный механизм в виде червячной передачи
постоянный магнит для создания торможения (плавности) хода диска
алюминиевый диск
Фi — магнитный поток, который создается током нагрузки
Фu — магнитный поток, который создается током в катушке напряжения
Электросчетчик состоит из 2 катушек (обмоток): катушка напряжения и токовая катушка, электромагниты которых расположены под углом 90° относительно друг друга в пространстве. В зазоре между этими электромагнитами находится алюминиевый диск. На оси диска установлен червяк, который через зубчатые колеса передает вращение счетному механизму.
Токовая катушка включается в цепь последовательно и состоит из небольшого количества витков. Наматывается такая катушка толстым проводом, соответственно прямому номинальному току электросчетчика.
Катушка напряжения включается в цепь параллельно и состоит из большого количества витков. Наматывается тонким проводом.
При подачи переменного напряжения на катушку напряжения, и при протекании через токовую катушку тока нагрузки, в зазоре наводятся переменные магнитные потоки Фi и Фu, которые наводят в алюминиевом диске вихревые токи. При взаимодействии этих потоков и вихревых токов в диске, возникает вращающий момент — диск начинает вращаться.
Количество оборотов алюминиевого диска за определенное время — это и будет наша потребляемая электроэнергия.
Устройство электронного электросчетчика
В электронном электросчетчике преобразователь преобразует входные аналоговые сигналы с датчиков тока и напряжения в цифровой импульсный код. Этот код подается на микроконтроллер, где расшифровывается и рассчитывается, а далее выдает количество потребляемой электроэнергии на дисплей электросчетчика.
Методы учета электроэнергии
Индукционный метод измерений основывается на принципе вихревых токов. Благодаря переменному магнитному полю измерительной катушки в ферромагнитном образце индуцируются вихревые токи, которые, согласно правилу Ленца, образуют магнитное поле, обратное по направлению возбуждающему полю, и тем самым вызывают изменение.
Калориметрический метод основан на преобразовании электромагнитной энергии, поглощаемой согласованной нагрузкой, в тепловую и является одним из точных методов измерения мощности СВЧ.
Электронные счетчики электроэнергии
Электронным (статическим электросчетчиком) называется электросчетчик, в котором переменный ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии.
Измерительный элемент электронного электросчетчика служит для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии.
Электронные счетчики хорошо подходят для квартир с высоким энергопотреблением и для предприятий.
Основными достоинствами электронных электросчетчиков является возможность учета электроэнергии по дифференцированным тарифам (одно-, двух- и более тарифный).
Электронные электросчетчики имеют больший межповерочный период (4-16 лет).
