39. Бетонирование конструкций методом набрызга.

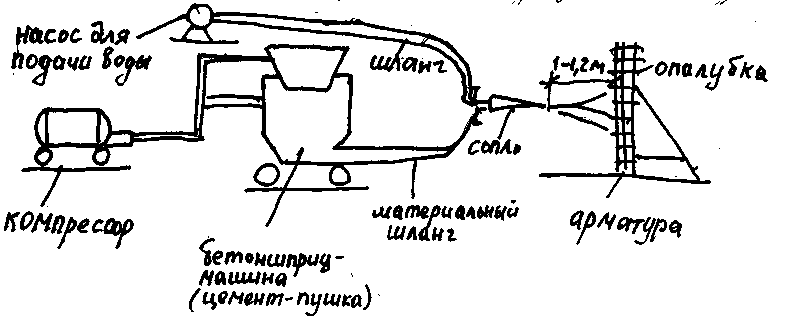

Набрызг бетона явл разновидностью способа торкретирования. Суть его состоит в следующем. С по­мощью набрызг-установки по рукаву с внутренним диа­метром 50 мм для подачи материалов под давлением 0,4...0,5 МПа к насадке подают сухую отдозированную бет смесь с заполнителем в виде гравия или щеб­ня крупностью до 20...25 мм. По второму рукаву с внутренним диаметром 19... 25 мм в насадку подают воду с помощью центробежного насоса подачей 1... ...2 м³/ч, обеспечивающего напор не менее 0,6 МПа. Перемешанную в смесительной камере увлажненную смесь со скоростью 100...120 м/с наносят на торкрети­руемую поверхность. Сухую смесь доставляют централизованно в капсу­лах-контейнерах или приготовляют непосредственно на стр площадке. Для загрузки сухой смеси в установку применяют скиповые подъемники, различного рода ленточные или шнековые питатели, краны и др. Для улучшения физико-химических свойств набрызг-бетона, ускорения его твердения, сни­жения температуры замерзания вводят в бет смесь при ее приготовлении соответствующие химические до­бавки. Способ набрызга применяют в тех же случаях, что и торкретирование готовой смесью, а также для бетони­рования разл тонкостенных констр, где ис­пользование традиционных способов бетонирования тех­нически сложно и неэкономично.

При набрызг-бетонировании сухой смесью проще до­стичь стабильного кач-ва бетона, так как в насадку подают столько воды, сколько необходимо для того, что­бы выдержать заданное расчетом водоцементное отно­шение и обеспеч необходимую адгезию бетона и по­верхности. Безопалубочный способ набрызга был применен при возвед таких тонкостенных ж\б конст­р, как оболочки лепесткового типа, сводчатые обо­лочки двоякой кривизны, резервуары, перегородки, ка­налы лоткового типа, заглубленные в грунт хранилища для с\х продукции, сборные крупно­габаритные сводчатые и складчатые констр, изго­товляемые у места их подъема, и др.

40. Возведение зданий и сооружений с применением пневматической опалубки. В принципе бетонирование по мягкой надутой пневма­тической опалубке не отлич от бетонир по жесткой опалубке традиционных констр. Однако из-за недостаточной жесткости такой опалубки она не может воспринимать в надутом состоянии динамические нагрузки от выгрузки бет смеси из бадьи, вибри­рования или от подачи смеси бетононасосом. Это об­стоятельство предопределило и особенности технологии бетонирования. Одним из возможных технологич решений яв­л бетонирование оболочек методом набрызга бе­тона с использованием криволинейных подмостей. В данном случае опорная часть криволи­нейных металлич подмостей с выносными рабочи­ми площадками на различных уровнях движется на те­лежке по круговому рельсовому пути, проложенному во­круг опалубки оболочки, опираясь своей головной частью на вертикальную опорную смесь. При бетонировании оболочек по мягкой надутой опа­лубке определенные сложности представляет армирова­ние констр. Возможным решением явл рас­кладывание с перевязкой сопряжений арматуры в гори­зонт положении на ненадутую опалубку и подъем в проектное положение вместе с мягкой оболочкой опа­лубки. Бетонирование с пневматическим подъемом свежеотформованной констр в проектное положение: Сущность этого метода закл в следующем.

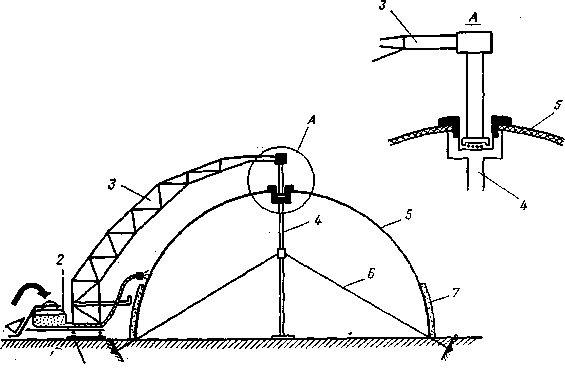

С хема бетонирования купола по мягкой надутой оболочке: 1-круговой рельсовый путь, 2-пневмоустановка, 3-поворотная констр для подмостей, 4-опорная стойка, 5-надутая оболочка, 6-вантовые растяжки, 7-слой набрызг-бетона.

Пневмоопалубку, спец сконструированную для того или иного сооруж сферич или цилиндрич формы, расстилают горизонтальной плоскостью на предварительно подготовленном основании. По ней ук­ладывают слой облицовки, при необходимости слой утеплителя, устанавливают арматуру и бетонируют плоскую плиту. До того, как цемент начнет схватываться, в оболочку подают воздух. Поднимаясь оболочка поднимает в проектное положение свежеотформованную констр. После того, как бетон наберет необходи­мую прочность, воздух спускают, оболочку осаживают и удаляют ч\з спец проем. Одним из оригинальных примеров использования технологических возможностей пневматической опалубки яв­л ее применение в кач-ве монтажного устройст­ва. В этом случае предусматривают подъем плит покрытия в проектное положение при помощи пневмо­опалубки после того, как бетон набрал проектную проч­ность. Этот способ возведения сооружений рационален лишь для простейших сооружений с дву­скатным кровельным покрытием.

41. Способы подачи и укладки бетонных смесей при возведении фундаментов, колонн, балок и плит перекрытий. В фундаменты и массивы в зависимости от объема, заглубления высоты и др особенностей бет смесь укладывают, след технологическим схемам: с разгрузкой смеси из транспортного прибора непосредственно в опалубку с передвижного моста или эстакады, с помощью вибропитателей и виброжелобов, бетоноукладчиков, бетононасосов, бадьями с помощью кранов. При укладке в малоармированные фундаменты и массивы применяют жесткие бет смеси с осадкой конуса 1... 3 см густоармированные – с осадкой конуса 4...6 см. В массивные фундаменты, воспринимающие динамические на­грузки (например, под прокатное, кузнечно-прессовое оборудова­ние), бетонную смесь укладывают непрерывно. Объем их достигает 2,5... 3,0 тыс. м³. Бет смесь в них подают с эстакад, транспортерами, бетононасосами или комбинированными способами с тем­пом до 300...350 м³ за смену. В труднодоступные места массива подают смесь и распределяют ее по площади фундамента с помощью виброжелобов. Бет смесь в массивные фундам с густой арматурой укладывают горизонтальными слоями толщиной 0,3…0,4м, уплотняя ее ручными внутренними вибраторами. В колонны высотой до 5 м со сторонами сечения до 0,8 м, не имеющие перекрещивающихся хомутов, бет смесь укладыва­ют сразу на всю высоту. Смесь осторожно загружают сверху и уплотняют внутренними вибраторами. При высоте же колонн свыше 5 м смесь подают через воронки по хоботам. В высокие и густоармированные колонны с перекрещива­ющимися хомутами смесь укладывают ярусами до 2 м с загружением ч\з окна в опалубке или специальные карманы. Иногда для подачи бет смеси опалубку колонн выполняют со съемными щитами, к-рые устанавливают после бетонирования нижнего яруса. В балки и плиты, монолитно связанные с колоннами и стенами, бет смесь укладывают через 1... 2 ч после укладки последнего слоя (порции) в вертик констр ввиду необходимости первоначальной осадки уложенной в них смеси.В балки (прогоны) и плиты ребристых перекрытий смесь укла­дывают, как правило, одновременно. В балки высотой более 80 см бет смесь укладывают слоями 30...40 см с уплотнением внутренними вибраторами. При этом последний слой смеси д\б на 3...5 см ниже уровня низа плиты перекрытия. В плиты перекрытия бет смесь подается сразу на всю ширину с уплотнением поверхностными вибраторами при их тол­щине до 0,25 м и внутренними при большей толщине.
