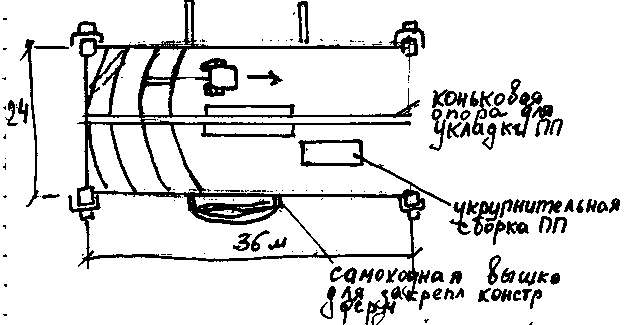

15. Монтаж покрытий двоякой положительной кривизны одноэтажных промышленных зданий.

М онтаж оболочек двоякоположит кривизны сост из след проц: *укрупнит сборка блоков панелей; *устанаовка, выверка и закрепление контурных ферм; *укладка ПП; *замоноличивание швов, стыков; *распалубливание замоноличенных зон оболочек.

-установка лестн; -монтаж контурн ферм (3шт)

-сборка 2-х плит 3х6 и 3х6 (поднимают уже сборную); -все плиты закрепляют монтажной затяжкой, после замоноличивания их снимают.

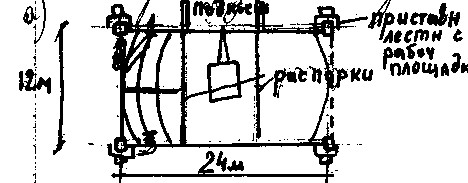

б) при шаге 24м взавис от кривизны ПП м\б 3х12 или 3х6

- монтаж ферм устанавл в той же послед-сти -изгот монтажн оснастки;

-каждая панель имеет свой номер (место укладки). Оболочки двоякой кривизны больших р-ров монтируют на переставных лесах, устанавливаемых под два-три ряда плит. Опорные леса сост из стоек и ферм. По спаренным фермам устанавливают плиты, а затем по ранее уложенным плиам укладывают промежуточный ряд плит. После замоноличивания швов и твердения бетона в плоскости поперечных швов устанавливают шпренгели из тросов и переставляют один ряд спаренных ферм на следующий ряд стоек. Затем монтир следующ два ряда плит. После окончания монтажа всей оболочки снимают стойки, спаренные фермы и тросовые шпренгели.

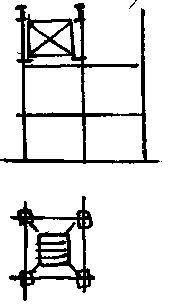

17. Возведение каркасно-панельных ж\б зд с применением групповых кондукторов, РШИ. Машины и механизмы, технологическая оснастка. Групповые средства оснастки не увеличивают скорость монтажа. Применяются при поточном стр-ве. Группов кондукт замен: 4 одиночных, раб площ, подмости. Габариты 5х5 для зд с шагом колонн 6х6. В практике многоэтажного, стр-ва использ пространств шарнирно-связевые кондукторы.

Р амно-шарнирный индикатор (РШИ) (рис.) сост из плавающей шарнирной рамы с системой смонтированных на ней хомутов-упоров, связей, тяг и фиксаторов. РШИ устанавл на перекрытии или основании и обеспечивает принудительную фиксацию эл-тов каркаса с заданной точностью, их временное крепление в проектном положении. Для удобства ведения работ индикатор снабжается системой подмостей и поворотных люлек. Для врем крепления колонн по углам рамы установлены четыре хомута-упора, которые фиксируют монтируемые эл-ты по граням и могут занимать транспортное и рабочее положения. Хомуты-упоры не препятствуют установке ригелей и распорных плит. В процессе установки колонн ее прижимают хомутами к двум граням. В хомутах имеются вставки, позволяющие монтировать колонны сечением 400 х 400, 300 х 300 и 400 х 600 мм. Подмости служат рабочим местом монтажников и сварщиков, обеспечивая им свободный доступ к узлам монтируемых элементов и безопасные условия работ. Система поворотных люлек, расположенных на подмостях в двух уровнях, обеспечивает безопасный выход рабочих для обработки узлов примыкания. Для монтажа каркасн зд исп 4 шарнирно—связевых кондуктора. К-рые объедин горизонт связями в продольн и поперечн направл. При нечетном кол-ве пролетов исп шарн-связ кондукторы на две колонны. Констр такой сист и принцип ее действ подобны РШИ.

18.Монтаж цилиндрических покрытий одноэтажных промышленных зданий. Отдельные типы цилиндр оболочек предварительно собирают в укрупненные блоки на земле.

Размер блока в некотор случаях доводят до всей длины от одного до др ряда колонн. Такую оболочку замоноличивают на земле с натяжением арматуры и в целом виде поднимают кранами. Некотор типии длинных цилиндр оболоч монтир в проектном положении на передвижных подмостях. Также их можно предварительно укрупнять попарно на земле с раскреплением временными затяжками. После установки всех укрупнительных блоков производят натяжение арматуры, замоноличивают стыки и швы. По достижении бетоном необходимой прочности подмости переставляют в след секцию. Т.к все плиты одинковые монтаж можно начинать не только с крайнего рядя, но и со среднего пролета.

19 Возведение одноэтажных зданий из металлических конструкций. Способы производства работ, машины, механизмы, технологическая оснастка. Мет констр экономически целесообразно при­менять при возвед каркасов пром зд тяжелого типа с пролетом более 30 м, каркасов гражд зд повы­шенной этажности, высотных сооружений (мачты, телебашни и т. п.), резервуаров, газгольдеров, различного рода технологич конст­р и др. Эффективность металлоконстр существенно повышается путем использ таких конструктивных решений, как покрытия в виде структур, мембран, предварительно напряжен­ных стальных ферм, профилированного настила. Использование легких и высокопрочных сплавов позволяет помимо этого значи­тельно снизить массу констр, повысить эксплуатационную надежность и антикоррозионную стойкость. Монтаж мет констр имеет свои технологиче­ские особенности, связанные как с видом монтируемых элементов и самих конструкций, так и с возведением из них зд и сооруж. Монтаж колонн. Монтажу К предшествуют работы по подготовке и приемке фундаментов. К устанавл на фундаменты, в к-рые заделаны анкерные болты. Каждая К имеет опорную плиту (башмак) с отверстиями. Положение анкерных болтов должно соответств располож отверстий на опорной плите. Отметка верха фундамента д\б доведена до проектной с отклонениями не более ±2 мм. Это достигается путем установки закладных опорных фрезерованных деталей. Для фундаментов с отклонением отметки на 40...50 мм устанавливают подкладки из металлических листов. При подготовке верхней пов-сти фундаментов в строгом соответствии с проектными допусками монтаж К может произво­диться безвыверочным способом. Мет К одноэтажн зд монтируют при помощи кранов способом «на весу» с предварит раскладкой их у места установки или с транспортных средств. Подготовка К к монтажу закл в установке опорных столиков, уголков и других деталей для опирания и крепления стеновых панелей, проушин для строповки, скоб или кронштейнов для навески подмостей и лестниц. На К наносят разбивочные осевые риски. Строповка К производится преимущ за верхнюю часть, что обеспечивает при симметричной колонне ее вертик подачу к месту установки, что облегчает наводку башмака на анкерные болты и совмещение осевых рисок К и фундамента. Для подъема крайних (несимметричных) К строповку осущ с пом траверсы с обвязочным стропом или рамочного захвата. До установки К на анкерные болты надевают колпачки из труб с конусным заострением кверху. Он предохраняют резьбу болтов и облегчают наведение К на болты. Закрепленные анкерными болтами колонны расстропливают после чего проводят геодез контрольн проверку их вертикальности в обеих плоскостях разбивочных осей. При монтаже К высотой до 15 м их устойчивость обеспечивается затяжкой гаек анкерных болтов, а при наличии узких башмаков—дополнительной установкой расчалок. Для К высотой более 15 м производят постановку дополнительных расча­лок вдоль ряда К. Первые две К ряда немедленно раскрепляют постоянными или временными жесткими связями.Монтаж подкрановых балок. Мет ПБ при шаге колонн 6, 12 и 24 м изгот сварными двутаврового сечения. На опорах балки имеют торцовые опорные ребра со строганой нижней кромкой, к-рыми балки опираются на консоли колонны. Металлические балки раскладывают, стропят и устанавл аналогично ж\б балкам. Врем крепление ПБ осущ на болтовых соединениях, по высоте и в плане регулируя подкладками. М\у собой балки объединяют болтами. В торцовых и опорных ребрах для этой цели имеются отверстия для болтов. При монтаже балок пролетом 24 м, масса к-рых достигает 40...70 т, используют два крана. Тяжелые ПБ доставляют к месту установки в виде составных эл-тов. В зоне д-ия кранов производят их укрупнит сборку. Возможна установка балок по частям из отдельных элементов. В этом случае использ промежуточные временные монтажные опоры. Монтаж ферм. Фер­мы монтир после окончат закрепл колонн, ПБ и связей м\у ни­ми. В завис от про­лета их стропят в двух или четырех точках траверса­ми с захватами дистанци­онного управления. При большой гибко­сти ферм производят их врем усиление или используют специальные плоскостные траверсы, исключающие монтажные деформации. В плоскостной траверсе с пом механич домкратов и упоров закрепляют пояса фермы, тем самым снижая ее гибкость. После установки фермы освобождают фиксирующие домкраты. Во избежание раскачивания при подъеме фермы к ее концам крепят пеньковые оттяжки. Устойчивость первой фермы обеспеч установкой четырех расчалок. Вторую и последующ фермы крепят к ранее установленным с помощью постоянных связей или врем в виде инвентарных распорок.

ПП укладывают симметрично по направлению от опорных узлов к коньку. При наличии фонаря первоначально плиты монтируются по ферме, а затем по фонарю от конька к краям

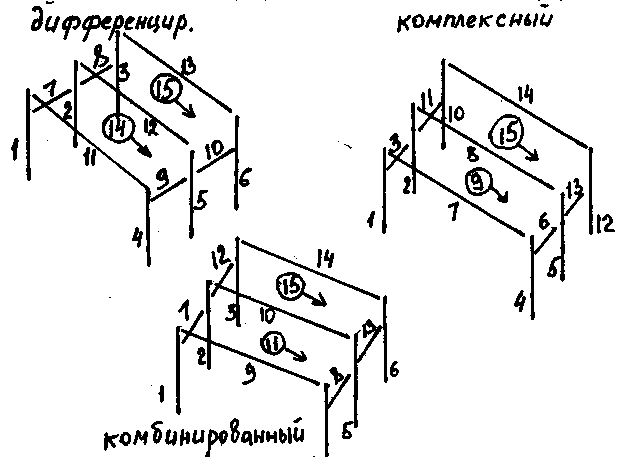

21 Методы возведения одноэтажных промышленных зданий в зависимости от последовательности установки конструкций. При возведении однородных пром зд (легко­го и среднего типа) технологич процесс стр-ва со­стоит из стадий, отличающихся м\у собой по характеру вы­полняемых процессов и средствам производства работ. Каждая стадия осущ-ся одним или несколькими спе­циализ-ми потоками, состоящими из сгруппированных частных потоков. Увязанные м\у собой специализ-ные потоки составляют общий объектный поток возведения здания. Возвед пром зд тяжелого типа выпол­няется несколькими взаимоувязанными специализированными потоками, продукцией к-рых явл части сооружений (фундаменты, каркас здания, ограждения, кровля, технологиче­ское оборудование и т. д.). Из числа этих специализир потоков выделяется основной, к-рый отличается наибольш трудоемкостью и требует применения наиболее сложных и дорогих машин; интенсивность его является решающей при установлении продолжительности всего объектного потока. В завис от послед-сти установки отдельных монтажных эл-тов разл: раздельный (дифференцированный) монтаж, к-рый выполняют путем установки, временного и окончательного закрепления однотипных конструктивных элементов, напр колонн, ригелей, плит и т. п.; комплексный монтаж предусматривает установку и окончательное закрепление всех конструктивных эл-тов одной ячейки зд; комбинированный (смешанный) монтаж представляет собой сочетание раздельного и комплексного методов. Напр, отдельн монтажн поток устанавливает колонны, а затем со смещением во времени параллельно следующий монтажный поток устанавливает все остальные эл-ты. Способ эффективен при наличии различных монтажных средств, обеспечивающих работу полного монтажного потока. При раздельном методе удлиняются пути движения крана, но значительно упрощается выверка эл-тов и создается возможность более эффект использ грузоподъемность кранов. Монтаж зд легкого и среднего типа выполняется обыч­но раздельным методом. В зд с небольшими пролетами кран проходит по, середине пролета, в зданиях с большими пролетами для монтажа колонн — по краям пролета и элементов покрытия — по середине пролета. При возведении зд сред­него типа для монтажа колонн м\б применен менее мощный кран, чем для установки тяжелых эл-тов покрытия. Возможен монтаж зд среднего типа также и одним краном,, если степень разновесомости констр позволяет эффектив­но использ его грузоподъемность при перемещении по краям и по середине пролета. Монтаж зд тяжелого типа, как правило, выполняется комплексным методом одним или несколькими параллельно ра­ботающими кранами, устанавливающими все элементы каркаса зд за один проход. Применение комплексного метода объя­сняется сложностью конструктивной схемы таких зд, а так­же необходимостью ввода цеха в эксплуатацию по частям, от­дельными секциями.

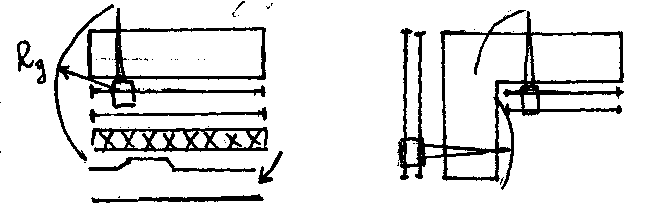

22. Возведение крупнопанельных зданий Способы производства работ, машины, механизмы, техно­логическая оснастка. 1. Выносят оси и монтажный горизонт. Монтаж ведется 3мя методами: 1)метод свободной установки эл-тов с применением индивид монтажного оснащения. 2)ограниченно-свободн с применен группового оснащения. 3)принудит метод монтажа. При массовом стр-ве свободный метод. Индив-монтажн оснащение – к-рое примен для отдельн эл-та.

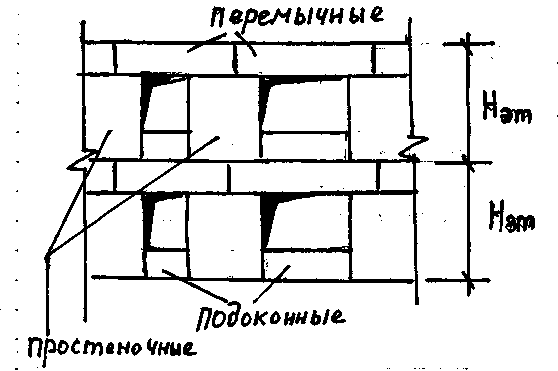

23.Возведение крупноблочных зданий. Способы производства работ, машины и механизмы, техноло­гическая оснастка. Монтаж осущ-ся башенным краном грузоп до 5т. Малоэтажн стр-во осущ-ся кранами на пневмоколесн ходу

Подземн часть – стреловой кран; надземн – башенный.

1)выверяют оси и наносят краской; 2)выносят отметку уровня гориз первого этажа.
