7) Выбор схем собственных нужд и трансформаторов собственных нужд.

РУСН выполняются по схеме с одной системой сборных шин напряжением 6,3кВ, сборные шины разделяются на секции, каждая секция присоединяется к отдельному источнику рабочего питания через выключатель.

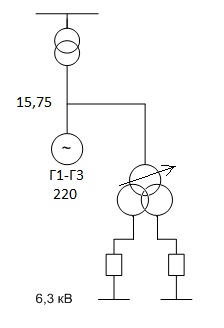

На электростанции, где все генераторы подключены по схеме блоков генератор, повышающий трансформатор, питание собственных нужд должно осуществляться путём устройства ответвлений от энергоблоков.

Принимаем собственые нужды генераторов Г1-Г2 типа Т3В – 220 – 2 S_CH=25,2 мВА

Принимаем ТСН типа ТРДНС-25000/35 Uвн=15,75 кВ ; Uнн=6,3-6,3 кВ

Принимаем собственные нужды Г3-Г5 типа Т3В – 110 – 2 S_CH=12,6 мВА

Принимаем ТСН типа ТДНС-16000/30 Uвн=10,5 кВ ; Uнн=6,3 кВ

При числе энергоблоков равная 6 на станции предусмотрено 2 РТСН:

1. РТСН подключен на шинах 110 кВ тип: ТРДН 25000/110 Uвн – 115 кВ ; Uнн – 6,3-6,3 кВ

2. РТСН подключен к низкой обмотки автотрансформатора тип: ТРДНС 25000/35 Uвн – 36,75 кВ ; Uнн – 6,3-6,3 кВ

8) Расчет токов короткого замыкания.

Порядок расчёта:

1. Расчётнай схема

2. Схема замещения

3. Упрощёная схема

4. Расчёт токов : I_n,0; i_у; i_a,ч ; I_n,ч

1. Расчётная схема

С S_HC=1200 МВА х_с=0,4

220КВ W1=120 км; W2=150 км; W3,W4=200 км

nc1 W1 W3,W4 4ВЛ

W2 230кв 115кв К1

Т 1 Т2 Т3 Т4 Т5

АТ1 К2

АТ2

Г1 Г2 Г3 Г4 Г5

Г1-Г2: Т3В 220; Sн=259 МВА Х”d=0,17

Г3-Г5: Т3В 110; Sн=137,5 МВА Х”d=0,17

Т1-Т2: ТДЦ 250000/220/242/15,75 ; Sном. = 250 МВА ; Uкз. = 11%

Т3-Т5: ТДЦ 125000/110/121/10,5 ; Sном. = 125МВА ; Uкз. = 10,5%

2АТ : АТДЦ 200000/220/110 ; Sном. = 230МВА Uкз.в-с=11% ; Uкз.в-н=32% ; Uкз.с-н=20%

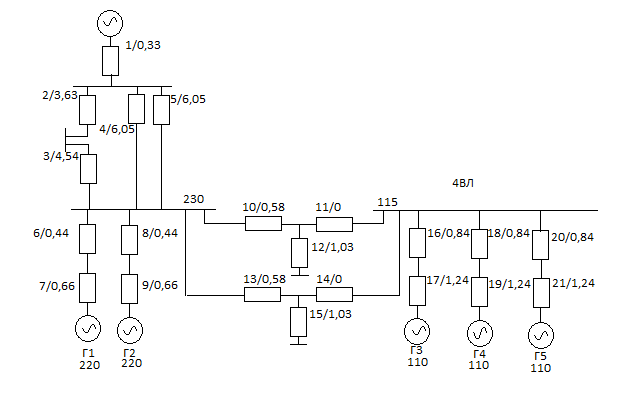

2)Схема замещения

С

Принимаем Sб = 1000МВА

Преобразование схемы относительно точки К1

С

Расчет токов КЗ в точке К-1

Принимаем выключатель типа: ВГБ – 110-40/2000 У1

Значение токов КЗ в точке К-1

Табл.№8

Величина	Формула	Система	Г1-Г2	Г3-Г5
	Вычислино	4,16	0,9	0,69	-
	Таблица	1	1	1,13	-
		1,21	5,59	8,24	15,04
		2,74	15,49	22,83	41,06
		6,03	2,6	2,1	-
	вычислино	1,21	5,48	7,42	14,11
		0,41	6,69	9,87	16,97

Преобразование схемы относительно точке К-2

_С

С

Таблица результатов расчетов токов короткого замыкания в точке К2

Принимаем выключатель типа: ВВГ – 20 – 160/12500 У3

Значение токов КЗ в точке К-2

Табл.№9

Величина	Формула	Система	Г1-Г2	Г3-Г4	Г5
	Вычислино	12,23	2,65	3,1	1,24	-
	Таблица	1	1	1	1,13	-
		4,5	20,77	17,76	50,17	43,03
		12,28	57,55	49,21	139	119,04
		66,06	28,5	15,14	7,57	-
	вычислино	4,5	20,56	17,58	35,12	42,64
		2,54	17,57	15,02	42,44	35,13

Несимметричное короткое замыкание.

С хема прямой последовательности

С

С

Схема обратной последовательности

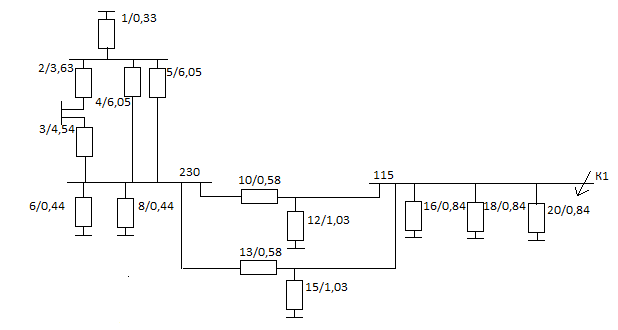

С хема нулевой последовательности.

_{С Е}^``_*=1

Необходимо разземлить нейтрали у трансформаторов Т2,Т3,Т4.

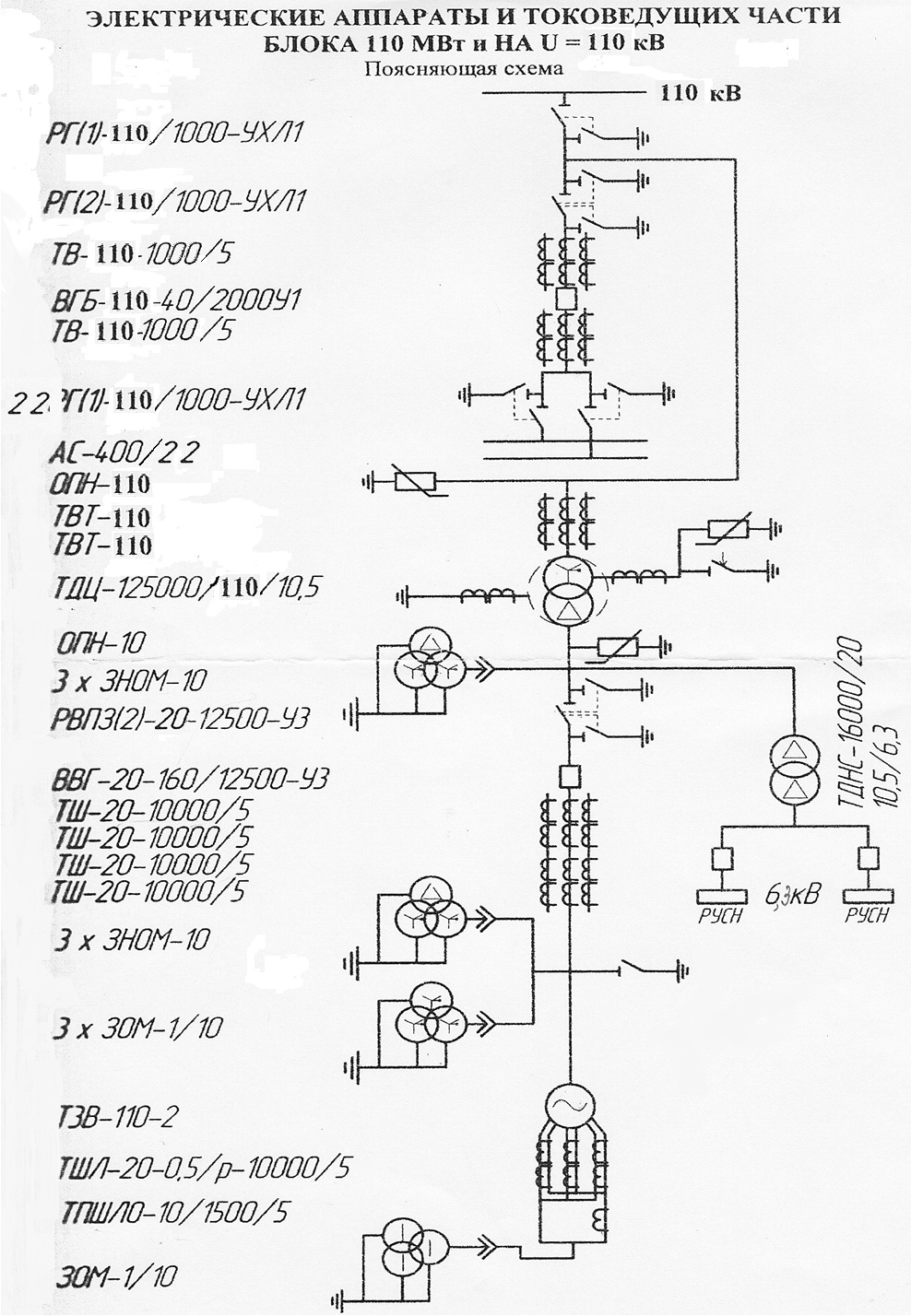

9) Выбор электрических аппаратов и токоведущих частей для цепей: блок 110МВт и на U=110кВ.

На проектируемой электростанции соединение блока генератор – повышающий трансформатор с генераторным выключателем и ответвлением на собственные нужды выполнено пофазно экранируемым комплектным токопроводом (КЭТ)

Принимаем токопровод типа ГРТЕ – 10 – 8550 – 250

Табл.№10

Параметры	Блок 110мВт	ГРТЕ – 10 – 8550 – 250
Uном ; кВ	10,5	10
ном ; а	7966,4	8550
Iдин > iу (Г1); кА	139	250

Выбранный токопровод будет работать в заданной цепи

Встроенные трансформатор тока типа

ТА типа ТШ – 20 – 10000/5

TV типа ЗОМ – 10 и ЗНОМ – 10

Таблица расчетных и каталожных данных трансформатора типа: ТШ – 20 – 10000/5

Табл.№11

Расчетные данные	Каталожные данные
Uуст. = 10,5 кВ	10 кВ
мах = 7966,4 А	8550 А
Bк расчт. =11074,93 кА2*с	Вк зав. = 120000 кА2*с
0.85 Ом	ном. =1 ,2 Ом

Вторичная нагрузка трансформаторов тока типа: ТШ – 20 – 10000/5

Табл.№12

Приборы цепи генератора	Тип	Напряжение
		А	В	С
Ваттметр	Ц – 301/1	0,5	-	0,5
Варметр	Ц – 301/1	0,5	-	0,5
Микрофункциональный микропроцессорный счетчик эл. эн.	AIR – 4 – OL – C29 -	0.15	0.15	0.15
Амперметр регест.	Н – 344	-	10	-
Ваттметр регист.	Н – 348	10	-	10
Ватметр (щит турбины)	Ц – 301/1	0,5	-	0,5
ИТОГО		11,65	10,15	11,65

Общее сопротивление приборов.

Допустимая сечение провода.

Принимаем контрольный кабель с медными жилами марки КВВГ=2,5

Действительное сопротивление проводов.

Вторичная нагрузка трансформаторов тока.

Выполняем проверку трансформатора напряжения типа ЗНОМ – 10 с Uном – 10 кВ и В*А в классе точности 0,5 по мощности на вторичной обмотке.

Для этого составим необходимый перечень приборов

Табл.№13

Приборы цепи генератора	Тип	S обм.	Число обм.	cos	sin	Число приб.	P Вт	Q ВаР
Вольтметр	Э – 365	2	1	1	0	1	2	-
Ваттметр	Ц – 301/1	1	2	1	0	2	4	-
Варметр	Ц – 301/1	1	2	1	0	1	2	-
Датчик активной эн.	Е – 829	10	-	1	0	1	10	-
Датчик реактивной эн.	Е – 830	10	-	1	0	1	10	-
Многофункциональный микропроцессорный счетчик эл. эн.	AIR – 4 – OL – C29 -	0,15	3	0,38	0,925	1	0,45	1,1
Ваттметр рег.	Н – 348	10	2	1	0	1	20	-
Вольтметр рег.	Н – 344	10	1	1	0	1	10	-
частотомер	Э – 372	7	1	1	0	1	7	-
ИТОГО							65,45	1,1

Условия проверки

Выбранный трансформатор напряжения будет работать в заданном классе точности 0,5

Выбор выключателей и разъединителей на генераторном U – 10,5.кВ

Аппараты выбираем по току нормального режима работы и проверяем по току короткого замыкания.

Табл.№14

Условия выбора	Расчетные данные	выключатель ВВГ – 20 – 160/12500	Разъединитель РВГЗ – 20/12500
Нормальный режим
	=10,5	=20	=20
	=7966,4	=12500	=12500
Проверка по току короткого замыкания
	=42,64	=160	-
	=42,44	=125	-
	=50,17	=160	-
	=139	=410	=490
	=11074,93	=102400	=129600

Выбор сборных шин 110кВ и токоведущих частей от выводов блочного трансформатора до сборных линий.

Сборные шины выбираем по допустимому току, при максимальной нагрузки на шинах, равных току наиболее мощного присоединения блока 110 МВт.

Принимаем провод марки АС – 400/22 с доп=830; d=26,6

Проверка по условию коронирования:

Начальная критическое напряжение

Напряженность вокруг провода.

Условия проверки.

1,07*Е 0,9*Ео => 1.07*13.14 _0,9*31,3 => 14,1<28,17

Таким образом проводимость АС – 400/22 по условию короны проходит

Токоведущие части от выводов 110 кВ блочного трансформатора до сборных шин выполнены сталеалюминевым проводом, сечение выбираем по экономической плотности тока.

При Тмах=6300 – jэкон=1

Принимаем провод марки АС – 400/22

2 провода в фазе с

Условия проверки.

Выбор выключателей и разъединителей на высоком U – 110 кВ

Табл.№15

Условия выбора	Расчетные данные	выключатель ВГБ – 110 – 40/2000	Разъединитель РГ – 110/1000
Нормальный режим
	=110	=110	=110
	=722	=2000	=1000
Проверка по току короткого замыкания
	=14,11	=40	-
	=16,97	=19,6	-
	=15,04	=40	-
	=41,06	=128	=100
	=76,91	=9408	=4800

=

Вместе с выключателем типа ВГБ – 110 – 40/2000 поставляются встроенные в него трансформаторы тока типа: ТВ - 220 - - 1000/5

Таблица расчетных и каталожных данных трансформатора

типа: ТВ - 110 - - 1000/5

Табл.№16

Расчетные данные	Каталожные данные
Uуст. = 110 кВ	110 кВ
мах = 722 А	1000 А
Bк расчт. =76,91 кА2*с	Вк зав. = 4800 кА2*с
0,85 Ом	ном. =2 Ом

Вторичная нагрузка трансформаторов тока типа: ТВ - 110 - - 1000/5

Табл.№17

Приборы цепи генератора	Тип	Наприжение
		А	В	С
Амперметр	ЗАО – 702	-	0,5	-
Ваттметр	Ц – 301/1	0,5	-	0,5
Варметр	Ц – 301/1	0,5	-	0,5
Многофункциональный микропроцессорный счетчик эл. эн.	AIR – 4 – OL – C29 -	0.15	0.15	0.15
Фиксирующий индикатор	ИМФ – 3С	0,42	0,42	0,42
Бреслер 0205		0,35	0,35	0,35
ИТОГО		1,92	1,42	1,92

Общее сопротивление приборов.

Допустимая сечение провода.

Принимаем контрольный кабель с медными жилами марки КВВГ=2,5

Действительное сопротивление проводов.

Вторичная нагрузка трансформаторов тока.

_{Выбор ТН на высоком U = 110кВ}

Принимаем трансформатор напряжения типа: НКФ – 110 с Uном=110кВ и ном=3*400=1200 В*А, в классе точности 0,5

Для проверки по мощности составляем необходимый перечень приборов.

Табл.№18

Приборы цепи генератора	Тип	S обм.	Число обм.	cos	sin	Число приб.	P Вт	Q ВаР
ЛЭП – 4
Ваттметр	Ц – 301/1	1	1	1	0	4	4	-
Варметр	Ц – 301/1	1	1	1	0	4	4	-
Многофункциональный микропроцессорный счетчик эл. эн.	AIR – 4 – OL – C29 -	0,15	1	0,38	0,925	4	0,6	1,4
ШИНЫ
Вольтметр	Э – 365	2	1	1	0	1	2	-
Частотометр	Н – 397	7	1	1	0	1	7	-
Ваттметр рег.	Н – 394	10	1	1	0	1	10	-
Вольтметр рег.	Н – 394	10	2	1	0	1	20	-
ПРИБОРЫ СИНХРОНИЗАЦИИ
Вольтметр	Э – 365	2	1	1	0	2	4	-
частотомер	Э – 372	3	1	1	0	2	6	-
Синхроноскоп	Н – 327	10	-	1	0	2	20	-
ИТОГО							77,6	1,46

Условия проверки
