2.4. Многообразие картографических произведений

1.    Рельефная карта – карта, дающая объемное трехмерное изображение местности. Вертикальный масштаб таких карт всегда преувеличен по сравнению с горизонтальным в 2–5 раз для горных территорий и в 5–10 раз – для равнинных. Все остальное содержание на рельефных картах показывают обычными условными знаками.

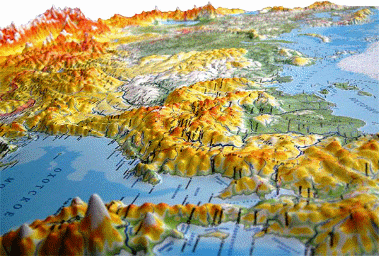

Рис. 25. Фотография рельефной карты

2.    Фотокарта – карта, совмещенная с фотографическим изображением. Является основой для тематического картографирования. Наиболее распространены общегеографические, геологические, тектонические, ландшафтные фотокарты.

Рис. 26. Фотокарта

3.    Цифровая карта – цифровая модель объектов, представленная в виде закодированных в числовой форме элементов содержания. Она существует на машинных носителях и, по сути, – это лишь логико-математическое описание картографируемых объектов и отношений между ними. Цифровые карты служат основой для формирования баз данных и автоматического составления или преобразования карт.

4.    Карта на микрофише – миниатюрная копия с карты на фото- или кинопленке. Позволяет компактно хранить большое число картографической информации, быстро осуществлять ее поиск и воспроизведение. Информацию с микрофишей можно непосредственно вводить в компьютер.

Рис. 27. Микрофиши

Рис. 28. Компьютер для чтения микрофиш

5.    Блок-диаграмма – трехмерный картографический рисунок, совмещающий изображение какой-либо поверхности с продольным и поперечным вертикальными разрезами. Тематика блок-диаграмм различна. Известны геологические, геоморфологические, ландшафтные, океанологические и другие блок-диаграммы.

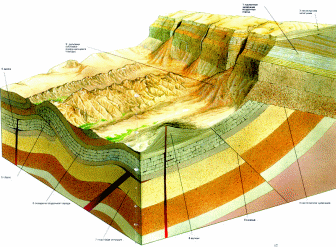

Рис. 29. Блок-диаграмма

6.    Глобус (от латинского globus – шар) – шарообразная модель Земли, другой планеты или небесной сферы с картографическим изображением. Земные глобусы различаются по тематике (общегеографические, политические, тектонические, геологические и т.д.), масштабу и назначению (учебные, справочные). Наиболее употребительны земные глобусы в масштабах 1:30 000 000 – 1:80 000 000.

Рис. 30. Глобус

Рис. 31. Тематика глобусов различна

7.    Атлас – систематическое собрание карт, выполненных по общей программе как единое целостное произведение. В атласе карты тематически увязаны между собой, взаимно согласованы и дополняют друг друга. Кроме карт, атласы часто содержат пояснительные тексты, справочные материалы, графики, связанные с тематикой карт.

Рис. 32. Атлас

8.    Электронные карты – цифровые карты, визуализированные в компьютерной среде с использованием программных и технических средств. Им присущи элементы обычных традиционных карт. Наряду с электронными картами существуют и электронные атласы – компьютерные аналоги обычных атласов.

Рис. 33. Электронная карта

Рис. 34. Электронный атлас

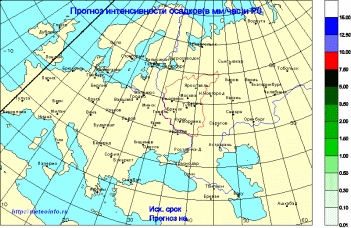

Рис. 35. Картографическая анимация

Рис. 36. Анаглифическая карта

Параллактическое смещение – разделение информации для правого и левого глаза. Благодаря такому разделению, наш мозг обрабатывает две отдельные картинки и воспринимает изображение как объемное.

Стереопара – совокупность двух плоских перспективных изображений одного и того же объекта, полученных с двух разных точек зрения. При рассматривании стереопары так, чтобы каждый глаз видел только одно из этих изображений, возникает объёмная (стереоскопическая) картина, воспроизводящая глубину реального объекта.

9.    Картографические анимации – динамические последовательности электронных карт, которые передают на экране компьютера динамику, эволюцию изображаемых объектов и явлений, их перемещение во времени и пространстве (например, движение атмосферных фронтов, расширение зон осадков при прогнозе погоды и т.п.). Анимации могут быть плоскими или объемными, стереоскопическими, могут сочетаться с фотоизображением (иллюзия реальной местности).

10. Анаглифические карты (анаглифы) (от греческого «анаглифос» – рельефный) – карты, отпечатанные двумя взаимно дополняющими цветами (например, сине-зеленым и красным) с параллактическим смещением так, что оба изображения образуют стереопару. При рассматривании таких карт через очки-светофильтры с красным и сине-зеленым стеклами каждый глаз видит лишь «своё» изображение, в результате чего возникает объемное единое черно-белое изображение. Такие карты чаще всего используются в качестве учебных пособий как наглядные рельефные модели.
