6.3.2. Графические приемы

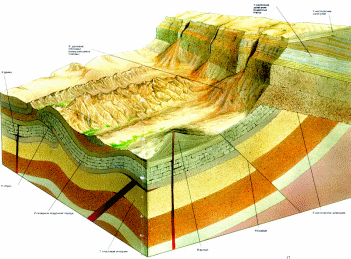

Рис. 29. Блок-диаграмма

Рис. 192. Профиль по линии А – Б

Рис. 193. Комплексный ландшафтный профиль через Россию

Рис. 194. Роза-диаграмма

Графические приемы включают построение по картам всевозможных профилей, разрезов, графиков, диаграмм, блок-диаграмм и других двух- и трехмерных графических моделей.

Среди графических приемов наиболее распространены профили и разрезы. Их можно систематизировать следующим образом:

Метахронная диаграмма – блок-диаграмма, вдоль одной из осей которой показано время.

• k = f (l) – профиль по заданному на карте направлению, где k – значение профилируемого параметра, l – расстояние вдоль заданного по карте направления;

• k = f (h) – вертикальный разрез, где h – высота (глубина);

• k = f (t) – временной разрез, создаваемый по серии разновременных карт, где t – время;

• k = f (x, y) – само картографическое изображение (проекция изображения на горизонтальную плоскость), где x, y – координаты объекта, или k = f (x, t) – метахронная диаграмма, где x, t – изменение заданного параметра во времени;

• k = f (x, y, z) – блок-диаграмма или трёхмерный рисунок, совмещающий перспективное изображение какой-либо поверхности с продольным и поперечным разрезами, где x, y, z – координаты объекта (длина, ширина, высота).

Для анализа серий карт разной тематики удобны комплексные профили, на которых совмещаются, например, гипсометрический профиль, геологический разрез, почвенно-растительный покров и т.п.

Диаграммы. В картографии широко употребляются линейные, площадные, объемные и другие диаграммы, характеризующие распределение явлений, зависимость между ними, динамику развития.

Роза-диаграмма – графическое изображение распределения ориентировки линейных элементов по азимутам. В исследовательских целях часто используют розы-диаграммы, передающие господствующие и подчинённые направления явлений, локализованных на линиях (ветры, тектонические трещины, эрозионные формы, пути миграции животных и т.п.).

6.3.3. Графоаналитические приемы

Планиметр – специальный прибор для определения по карте или плану площади участка местности.

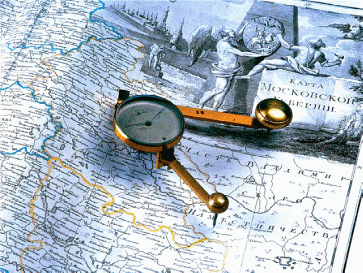

Рис. 195. Планиметр круговой П.А. Зарубина

Тематическая морфометрия – раздел картографического метода исследования, в котором разрабатываются приемы и способы количественной характеристики формы и структуры объектов, изображенных на картах разной тематики.

К графоаналитическим приемам относятся картометрия и морфометрия, которые предназначены для измерения по картам количественных показателей размеров, формы и структуры объектов.

Картометрия – это измерение по картам параметров, характеризующих положение и размеры изображённых на них объектов: координат, длин и расстояний, высот, площадей, объемов, углов и направлений.

Морфометрия – расчет показателей, характеризующих форму и структуру объектов: расчленение рельефа, плотность объектов, коэффициенты извилистости, формы, индексы сложности и т.п. Все морфометрические показатели вычисляют на основе картометрических измерений.

Точные картометрические и морфометрические определения довольно трудоемки, требуют специальных инструментов (циркулей-измерителей, планиметров и др.), учета возникающих погрешностей, которые зависят от разных причин (ошибок измерений, деформации бумаги, точности самих инструментов и карт и т.п.). Все это долгое время затрудняло широкое использование графоаналитических приемов. Ситуация изменилась с развитием компьютерных технологий и внедрением статистических подходов.

В последние годы графоаналитические приёмы стали интенсивно использоваться в геоморфологии, гидрологии, ландшафтоведении, почвоведении, геоботанике, климатологии, океанологии, экономической географии и географии населения, что привело к формированию особого направления – тематической морфометрии.
