5.5. Картографическая генерализация

Макс Эккерт (1868-1938) - немецкий географ и картограф. Профессор Высшей технической школы в Ахене (1907). Из работ наибольшей известностью пользуется труд "Картоведение" (1921-1925).

Термин «генерализация» (впервые введенный в 1921 г. немецким ученым Максом Эккертом) происходит от латинского слова generalis, что значит общий, главный.

Картографическая генерализация – это отбор и обобщение изображаемых на карте объектов соответственно назначению и масштабу, содержанию карты и особенностям картографируемой территории. Суть генерализации состоит в передаче на карте основных, типичных черт объектов, их характерных особенностей и взаимосвязей.

Генерализация – неотъемлемое свойство всех картографических изображений, даже самых крупномасштабных. Она проявляется в обобщении качественных и количественных характеристик объектов, замене индивидуальных понятий собирательными, отвлечении от частностей и деталей для показа главных черт пространственного размещения. Все это позволяет рассматривать генерализацию как одно из проявлений процесса абстрагирования (упрощения) отображаемой на карте действительности. Однако в ходе генерализации происходит не только исключение деталей изображения и потеря данных, но и появление на карте качественно новой информации. По мере генерализации все отчетливее проступают наиболее важные черты объекта, ведущие закономерности, главные взаимосвязи, выделяются геосистемы все более крупного ранга.

Процесс картографической генерализации во многом противоречив. Качество генерализации, прежде всего, зависит от понимания картографом содержательной (географической, геологической и т.п.) сущности изображаемых объектов и явлений, умения отразить главные, типичные их особенности.

 Генерализация всегда преследует две цели:

• во-первых, соблюсти по возможности геометрическую точность изображения;

• во-вторых, сохранить содержательное соответствие.

Эти цели находятся в диалектическом противоречии, поскольку геометрическая точность нередко нарушается в угоду содержательному соответствию.

5.5.1. Факторы генерализации

Масштаб - это степень уменьшения длин при переходе от натуры к изображению.

Рис. 180. Фрагмент учебной карты для начальной школы

Рис. 181. Фрагмент учебной карты для средней школы

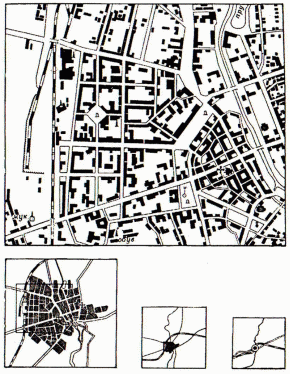

Рис. 182. Влияние масштаба на изображение населенного пункта [Картоведение, 2003]

Рис. 183. Тектоническая карта Прибайкалья

Рис. 184. Физическая карта Прибайкалья

Рис. 65. Аналитическая карта. Температура воздуха

Рис. 67. Синтетическая карта. Карта климатического районирования

Рис. 69. Карта-умозаключение. Климатическая карта мира Коппен-Гейгера

Рис. 70. Гипотетическая карта. Карта праматериков Лавразии и Гондваны

Рис. 79. Прогнозная карта. Прогнозно-металлогеническая карта России на редкие элементы

Рис. 185. Многоцветная карта. Фрагмент ландшафтной карты Кавказа. При черно-белом исполнении на карте сложно показать такое разнообразие ландшафтов

Факторами генерализации являются масштаб карты, ее назначение, тематика и тип, особенности картографируемого объекта, изученность объекта, способы графического оформления карты.

Назначение карты. На картах показывают лишь те объекты, которые соответствуют ее назначению. Изображение других объектов, не отвечающих назначению карты, мешает восприятию карты, затрудняет работу с ней. Например, учебная карта для начальной школы сохраняет лишь наиболее важные элементы содержания (города, пути сообщения и др.), которые изображают в укрупненном виде со значительным обобщением без излишней детализации. Учебная карта для средней школы должна содержать гораздо больше возможной для данного масштаба информации о населенных пунктах, путях сообщения и т.п.

Влияние масштаба проявляется в том, что при переходе от более крупного изображения к более мелкому сокращаются размеры изображаемой территории (например, изображение 1 км² в масштабе 1:10 000 составляет 1 дм², а в масштабе 1:1 000 000 – всего 1 мм²). Изобразить в более мелком масштабе все детали и подробности, имеющиеся на исходной карте, невозможно, поэтому необходимо провести их отбор, обобщение, исключение. С уменьшением масштаба карты увеличивается пространственный охват, что также сказывается на генерализации. Объекты, важные для крупномасштабных карт (местные ориентиры), теряют свое значение на картах мелкого масштаба и, следовательно, подлежат исключению.

Тематика и тип карты определяют, какие элементы следует показывать на карте с наибольшей подробностью, а какие подвергать более или менее существенному обобщению. Так, на геологической или тектонической карте важно детально отобразить гидросеть, но можно сильно обобщить дорожную сеть и населенные пункты, совсем исключить административные границы. Но на физической карте, напротив, необходимо подробно показать населенные пункты, пути сообщения и административное деление.

Карты разного типа также имеют разную генерализацию. Наиболее подробны аналитические карты, наиболее обобщены синтетические карты и в особенности карты-умозаключения.

Особенности картографируемого объекта (или территории). Влияние данного фактора сказывается в необходимости передать на карте своеобразие этого объекта или территории, отразить наиболее типичные для них черты, самые характерные элементы. Например, в засушливых степных или полупустынных районах очень важно показать все мелкие озера, иногда при генерализации их дают даже с преувеличением. В тундровых ландшафтах, где имеются тысячи озер, некоторые из них можно при генерализации исключить, зато следует правильно отразить характер озерности территории.

Изученность объекта. При достаточной изученности объекта (для данного масштаба и назначения карты) изображение может быть максимально подробным, а при нехватке фактического материала оно неизбежно становится более обобщенным, схематичным. В этом отношении наиболее генерализованы гипотетические карты и прогнозные, составленные по неполным данным, когда объект недостаточно изучен, имеются лишь примерные сведения о закономерностях распространения этого объекта.

Оформление карты. Многоцветные карты (при прочих равных условиях) позволяют показать большее количество знаков, чем карты одноцветные. При хорошем качестве печати и правильном подборе фоновых окрасок, изолиний, значков на одной карте можно путем наложения совместить до шести взаимно перекрывающихся обозначений без особого ущерба для ее читаемости. На одноцветной карте или карте с ограниченным набором красок это сделать трудно или даже невозможно, следовательно, необходима генерализация содержания.
