5.3. Организация авторских работ. Авторские материалы
Рис. 175. Печатная форма. Высокая печать – выпуклый рисунок на печатной форме, на который наносится краска
Рис.

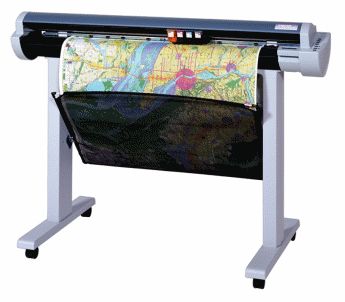

179. Плоттер
Рис. 179. Плоттер
Авторские работы по созданию тематических карт заключаются в разработке содержания этих карт и обычно выполняются картографами в специализированных учреждениях или специалистами по теме карты, привлекаемыми для участия в картографическом производстве.
Авторская работа может выполняться в различной последовательности и принимать различные формы. Примерный порядок авторской работы:
зарождение идеи карты, разработка общей концепции ее содержания;
составление предварительной программы;
изучение источников;
предварительная разработка легенды, выбор показателей, шкал;
составление предварительных эскизов;
обработка источников, составление вспомогательных схем, графиков и т.п.;
разработка полной легенды карты;
разработка (составление) авторского макета или оригинала;
написание объяснительной записки к авторскому макету.
После утверждения проекта, включающего предварительную программу, в зависимости от картографической подготовки специалист по теме карты представляет свои материалы в виде авторского оригинала, авторского макета или авторских эскизов.
Авторский эскиз – первоначальный набросок проектируемой карты, выполненный схематично с возможными отступлениями от принятых условных знаков, размеров и красочности оформления. Авторский эскиз отражает общий замысел карты в отношении ее содержания и требует при последующей работе с ними обращения к источникам, усовершенствования легенды и, в конечном счете, изготовления полноценного оригинала.
Авторский макет – карта, выполненная на географической основе, с полной нагрузкой содержания и отработанной легендой. Макет составляют по основным источникам, в соответствии с принятыми условными знаками и красочным оформлением проектируемой карты, но в более крупном масштабе (на фотографически увеличенной основе), что допускает пониженное качество графического выполнения.
В картографическом производстве макеты, изготовленные с высоким качеством, выполненные с учетом требований производства, используются как составительские оригиналы и передаются в оформление для изготовления издательских оригиналов карты. Это сокращает объем работ и затраты.
Авторскими оригиналами называют точные рукописные карты, выполненные в масштабе издания, с хорошим графическим качеством, в полной расцветке и с требуемой полнотой и детальностью. Авторский оригинал используется для непосредственного изготовления издательского оригинала, а иногда прямо для получения печатных форм.
5.4. Особенности проектирования карт атласов
Атлас - систематическое собрание карт, выполненных по общей программе, как единое целостное произведение. В атласе карты тематически увязаны между собой, взаимно согласованы и дополняют друг друга.
Единство карт, входящих в атлас, достигается:
1) соответствием их тематики общей идее атласа;
2) выбором системы масштабов и проекций, обеспечивающих наилучшую компоновку и сравнимость карт при заданном формате листов;
3) единообразием изображения однородных объектов на разных картах атласа;
4) единством принципов генерализации, условных знаков, шрифтового и красочного оформления всех карт атласа.
Процесс проектирования атласа подобен проектированию географической карты, однако он имеет и свои особенности.
Картографические источники или картографические материалы – это все материалы, используемые при составлении карт. К ним относятся изданные ранее карты, каталоги координат опорных пунктов и дополнительные картографические материалы.
Дополнительные картографические материалы – это справочники и статистические данные, научные отчеты и статьи, литературные источники.
Картографическая генерализация - это отбор и обобщение изображаемых на карте объектов соответственно назначению и масштабу, содержанию карты и особенностям картографируемой территории.
При разработке проекта атласа создается общая программа, в которой определены назначение, структура, содержание (по разделам), формат, математическая основа, основные картографические источники, вопросы генерализации, способы картографического изображения объектов содержания карт и др.
Макет компоновки показывает порядок размещения карт, таблиц и текста в атласе, компоновку всех карт, а также дает общее представление о внешнем виде атласа.
Компоновка - это расположение рамки карты относительно изображаемой на карте территории и размещение названия карты, ее легенды, дополнительных карт и других данных.
Условные знаки - это применяемые на картах обозначения различных объектов и их качественные и количественные характеристики.
К общей программе прилагаются: список карт; макет компоновки; авторские макеты; условные знаки; график работ.
На основе утвержденных общей программы и макета компоновки атласа в дальнейшем разрабатываются частные программы или редакционные указания по составлению, подготовке к изданию и изданию отдельных карт или серии однотипных карт атласа.
Составление и подготовка к изданию отдельных карт атласа осуществляются по обычным технологическим схемам. Однако особенности заключаются в том, что при создании атласа ведется одновременное составление и подготовка к изданию ряда взаимосвязанных и перекрывающихся между собой карт, что значительно усложняет организацию составительских и оформительских работ.
