4.7.3. Размещение надписей на географических картах

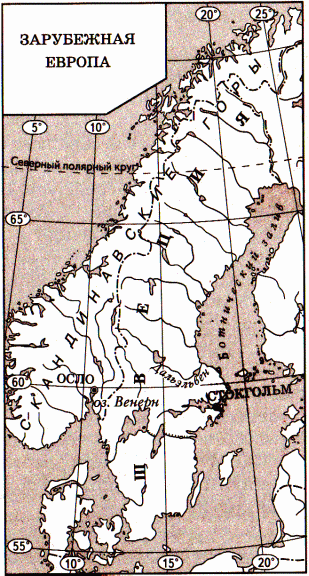

Рис. 173. Особенности расположения надписей. Названия на карте подписаны по-разному:  Скандинавские горы – название вытянуто по всей протяженности гор; Швеция – подпись дается растянутой надписью; Ботнический залив, р. Дальэльвен – лекальное расположение; надписи – Стокгольм, Осло, оз. Венерн, Северный полярный круг – расположены широтно

При первоначальном чтении содержания карты обращаются к географическим названиям. Скорость восприятия элементов содержания зависит от правильного расположения надписей различных географических объектов. Общее требование к размещению надписей состоит в том, что каждая надпись должна четко указывать принадлежность к определенному географическому объекту. Особенности расположения надписей обусловлены характером локализации объектов на карте.

Названия населенных пунктов располагаются вдоль параллелей или горизонтально, т.е. параллельно северной и южной рамкам карты. Названия обычно подписывают с правой стороны на свободных от штрихового изображения местах на близком расстоянии (0,3–0,5 мм) от объекта. При большом скоплении объектов допускается свободное расположение, иногда даже изогнутое (лекальное), но обеспечивающее четкую принадлежность подписи к соответствующему объекту. При большой загруженности штриховыми элементами отдельных участков карты для надписи выбирается такое положение, при котором она закрывает наименьшую часть штрихового изображения.

Названия объектов линейного распространения располагаются параллельно знаку объекта или вдоль его оси. Некоторые особенности имеют подписи речной сети, где расположение подписи идет по плавной кривой, отражающей изгибы русла реки. Подписи рек размещают на любой стороне знака без учета направления течения. Для рек, ширина которых изображается в масштабе карты, названия подписывают по средней оси знака.

В размещении названий площадных объектов используют различные приемы, связанные с характером протяженности, формой и величиной площади объекта. Например, названия озер и морей могут располагаться внутри контура озера по его длинной оси, возле контура по направлению его вытянутой оси, при округлой форме – справа от объекта или в другом свободном месте от штриховой нагрузки. Объекты, занимающие на карте большие площади и протяженность (горные хребты, низменности), подписывают вдоль всего объекта, указывая тем самым пределы его распространения. Названия крупных по площади объектов (материки, государства, океаны) размещаются также по всей площади, иногда в две-три строки, причем применяются шрифты крупных размеров.

Тема 5. Изготовление географических карт и атласов

5.1. Основные этапы создания карт. Традиционные технологии

Географическая карта - это математически определенное, уменьшенное и обобщенное образно-знаковое изображение земной поверхности на плоскости, показывающее размещение и связи различных объектов, отбираемых и характеризуемых в зависимости от назначения карт.

Создание географических карт осуществляется двумя способами. Первый из них – традиционный, он заключается в создании карт на бумаге. Второй – создание электронных карт по компьютерным технологиям.

Основные этапы традиционного производственного цикла создания карт:

• редакционно-подготовительный;

• картосоставительский;

• подготовка к изданию;

• издание карт.

Картографические источники или картографические материалы – это все материалы, используемые при составлении карт. К ним относятся изданные ранее карты, каталоги координат опорных пунктов и дополнительные картографические материалы.

Дополнительные картографические материалы – это справочники и статистические данные, научные отчеты и статьи, литературные источники.

Редакционно-подготовительные работы заключаются в разработке концепции и содержания будущей карты, изучении особенностей картографируемой территории, сборе и анализе исходных материалов, подготовке программы карты.

Основное внимание уделяется сбору исходных картографических источников.

Рис. 174. Координатограф

Рис. 175. Печатная форма. Высокая печать – выпуклый рисунок на печатной форме, на который наносится краска

Рис. 176. Многокрасочная офсетная печатная машина

Все картографические материалы должны быть современными, что подтверждается годом издания самого источника и содержащихся в нем сведений по всем элементам карты.

Карта-врезка - дополнительная небольшая карта, как правило, более крупного масштаба, помещаемая внутри рамки основной карты, дополняющая характеристику изображаемого объекта.

Картографическая генерализация - это отбор и обобщение изображаемых на карте объектов соответственно назначению и масштабу, содержанию карты и особенностям картографируемой территории.

Условные знаки - это применяемые на картах обозначения различных объектов и их качественные и количественные характеристики.

Легенда - систематический свод использованных на карте знаков с необходимыми к ним пояснениями.

После сбора и оценки картографических материалов редактор карты разрабатывает указания по ее составлению, где описывает содержание, назначение, способ и степень использования картографических источников, технические параметры карты (формат, наличие карт-врезок, число печатных красок и т.п.). Кроме того, обосновываются элементы математической основы и способы ее построения, приводится классификация элементов тематического содержания и даются конкретные указания по их генерализации при составлении. Проектируются условные знаки, разрабатывается легенда карты. Создаются экспериментальные образцы фрагментов карты.

Координатная сетка - это сетка меридианов и параллелей (картографическая сетка), или прямоугольная сетка. Служит для ориентирования по карте, определения направлений, нанесения элементов содержания и др.

Картосоставительские работы включают в себя составление элементов содержания будущей карты. Первоначально при помощи специального прибора координатографа наносятся на бумагу координаты опорных точек и вычисляются координаты узловых точек географической сетки.

Затем на оптических приборах на основу с построенной координатной сеткой переносится картографическое изображение.

В результате этого этапа создания карты появляется составительский оригинал, вычерченный с высокой степенью точности. Он не может быть положен в основу издания карты из-за невысокого качества графики, что допускается. Составительский оригинал проверяется редактором карты и при необходимости корректируется.

Подготовка карты к изданию заключается в получении издательских оригиналов и печатных форм. Для получения издательского оригинала готовятся копии с составительского оригинала на бумаге или специальном прозрачном пластике с нанесенным на него светонепроницаемым гравировальным слоем. На них с высоким качеством графики вычерчиваются на бумаге или гравируются на пластике элементы содержания карты.

Негатив (от латинского «отрицательный») – в черно-белой фотографии изображение снимаемого предмета на светочувствительной пластинке, в котором светлые места являются темными, и наоборот.

Затем издательский оригинал, выполненный на бумаге, фотографируют и получают негатив. Издательский оригинал, выполненный методом гравирования на пластике, исключает процесс фотографирования, поскольку он сам является негативом. С негативов готовят печатные формы на алюминии. Количество их соответствует количеству печатных красок, используемых при издании карт.

Далее печатные формы передаются в цех, где непосредственно происходит издание карты. Тираж печатается на многокрасочных печатных машинах на специальной картографической бумаге. Печатные формы на алюминии выдерживают печать больших тиражей карты.

На каждом этапе создания карты выполняются редактирование и корректура ее содержания, проверяется качество печати, устраняются замеченные ошибки, смещения красок, другие недочеты.
