4.6. Легенда карты. Типы легенд

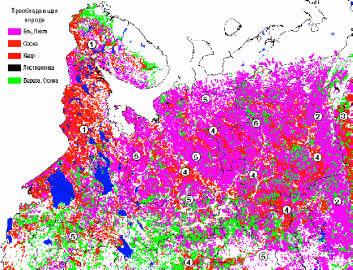

Рис. 168. Элементарная легенда с качественными показателями. Фрагмент карты лесов с показом пород

Рис. 169. Элементарная легенда с количественными показателями. Плотность населения Карелии

Рис. 170. Комплексная легенда синоптической карты

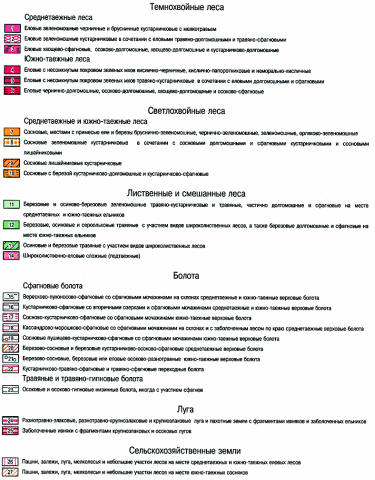

Рис. 171. Типологическая легенда карты растительности

Рис. 172. Синтетическая легенда. Ландшафтная структура территории Большой Феодосии в Крыму

Легенда карты – систематический свод использованных на карте знаков с необходимыми к ним пояснениями – служит ключом к чтению и анализу содержания карты.

В легенде обязательны:

• исчерпывающая полнота, т.е. включение всех использованных на карте знаков;

• логичность в группировке, размещении и соподчинении знаков;

• безусловная ясность и, по возможности, краткость текстов, объясняющих смысловое значение знаков.

Правильно построенная легенда раскрывает содержание карты – перечень элементов, классификации и показатели, использованные для каждого элемента, а также степень их обобщения.

Типы легенд

Тип легенды определяется, главным образом, тематикой и объемом содержания карты, т.е. количеством отображаемых объектов, явлений и сложностью их понятий.

Элементарные легенды отражают узкую тематику с односторонней характеристикой отдельных объектов карты. Они просты в разработке. Их построение определяется характером показателей – качественных и количественных. Карты с элементарными легендами имеют узконаправленное содержание.

Элементарные легенды с качественными показателями характерны для карт, содержание которых построено по способу ареалов.

Элементарные легенды с количественными показателями разрабатываются для карт, содержание которых составлено по одному из способов, в основе которых даны цифровые показатели для построения шкал с разработанными интервалами.

Для разносторонней характеристики используют комплексные легенды. Их содержание состоит из нескольких показателей, изображаемых на картах. Комплексные легенды разрабатываются для комплексных карт, на которых совмещен показ двух компонентов и более. В легенде даются совместные характеристики взаимосвязанных явлений. Сложность комплексных легенд обязывает к более строгому выделению разделов, пояснительных надписей, применению индексов.

Типологические легенды разрабатываются на основе научных классификаций, обеспечивающих полную характеристику явлений с выделением групп разной дробности (типа, вида и т.д.). Типологические легенды встречаются на картах растительности, почв и др.

Синтетические (сложные) легенды используются для синтетических карт, отражающих большое число показателей, их связей, отношений и вынуждает к многократным перекрытиям площадных (фоновых и штриховых), линейных и значковых обозначений, ёмких по своей информативности. Синтетические легенды характеризуют природные условия, экономические объекты, показанные на картах в целом или по группам, и содержат выводы о связях между компонентами
