5 .Циклы  ДВС  с  подводом  теплоты при постоянном объеме      Исследование работы реального поршневого двигателя целесообразно производить по так называемой индикаторной диаграмме (снятой с помощью специального прибора - индикатора). Индикаторная диаграмма двигателя, работающего со сгоранием топлива при постоянном объеме, представлена на рис.1.

Рис.1

При движении поршня от верхней мертвой точки к нижней происходит всасывание горючей смеси (линия 0-1). Эта линия не является термодинамическим процессом, так как основные параметры при всасывании не изменяются, а изменяются только масса и объем смеси в цилиндре. Кривой 1-2 (линия сжатия) изображается процесс сжатия (поршень движется от нижней мертвой точки к верхней). В точке 2 от электрической искры происходит мгновенное воспламенение горючей смеси (при постоянном объеме). Этот процесс изображается кривой 2-3. В ходе этого процесса температура и давление резко возрастают. Процесс расширения продуктов сгорания на индикаторной диаграмме изображается кривой 3-4, называемой линией расширения. В точке 4 происходит открытие выхлопного клапана, и давление в цилиндре уменьшается до наружного давления. При дальнейшем движении поршня (от нижней мертвой точки к верхней) через выхлопной клапан происходит удаление продуктов сгорания из цилиндра при давлении несколько большем давления окружающей среды. Этот процесс на диаграмме изображается кривой 4-0 и называется линией выхлопа.

      В данном случае рабочий процесс совершается за четыре хода поршня (такта). Коленчатый вал делает за это время два оборота. В связи с чем, рассмотренные двигатели называются четырехтактными.

Термического кпд, для данного цикла:

6.Циклы двс с подводом теплоты при постоянном давлении

           В двигателях с постепенным сгоранием топлива воздух сжимается в цилиндре, а жидкое топливо распыляется сжатым воздухом от компрессора. Раздельное сжатие позволяет применять высокие степени сжатия (до e =20 ), исключая преждевременное самовоспламенение топлива. Постоянство давления при горении топлива обеспечивается соответствующей регулировкой топливной форсунки. Конструкция такого двигателя впервые была разработана немецким инженером Дизелем.

            Рассмотрим идеальный цикл двигателя с подводом теплоты при постоянном давлении в pv- диаграмме рис.3

 Рис.3

Этот цикл осуществляется следующим образом. Газообразное рабочее тело с начальными параметрами p₁, v₁, T₁ сжимается по адиабате 1-2. В изобарном процессе 2-3 телу сообщается некоторое количество теплоты  q₁. В адиабатном процессе 3-4 происходит расширение рабочего тела до первоначального объема. В изохорном процессе 4-1 рабочее тело возвращается в первоначальное состояние с отводом в теплоприемник теплоты q₂. Характеристиками  цикла являются :Термический кпд цикла в предположении постоянства теплоемкостей c_p  и  c_v  и их отношения  k=c_p /c_v будет:

Двигатели, в основу работы которых положен цикл с подводом теплоты при постоянном давлении (с постепенным сгоранием), имеют ряд преимуществ по сравнению с двигателями, работающими по циклу с подводом теплоты при постоянном объеме. Они связаны с тем, что в двигателях с постепенным сгоранием осуществляется раздельное сжатие топлива и воздуха. Поэтому здесь можно достигать значительно более высоких степеней сжатия.     Воздух при высоких давлениях имеет настолько высокую температуру, что подаваемое в цилиндр топливо самовоспламеняется без всяких специальных запальных приспособлений. Кроме того, раздельное сжатие воздуха и топлива позволяет использовать любое жидкое дешевое топливо - нефть, мазут, смолы и проч.Сравнения кпд циклов ДВС с подводом теплоты при p = const и v = const при одинаковых давлениях и температурах,  показывают, что

7.Цикл двс со смешанным подводом теплоты

      Одним из недостатков двигателей, в которых применяется цикл с подводом теплоты при постоянном давлении, является необходимость использования компрессора, применяемого для подачи топлива. Наличие компрессора усложняет конструкцию и уменьшает экономичность двигателя, т.к. на его работу затрачивается 6-10 % от общей мощности двигателя.

      С целью упрощения конструкции и увеличения экономичности двигателя русский инженер Г.В.Тринклер разработал проект бескомпрессорного двигателя высокого сжатия. Этот двигатель лишен недостатков рассмотренных выше двух типов двигателей. Основное его отличие в том, что жидкое топливо с помощью топливного насоса подается через форсунку в головку цилиндра, где оно воспламеняется и горит вначале при постоянном объеме, а потом при постоянном давлении. На рис. 4 представлен идеальный цикл

двигателя со смешанным подводом теплоты в pv - координатах.  Рис 4.

В адиабатном процессе 1-2 рабочее тело сжимается до параметров в точке 2. В изохорном процессе 2-3 к нему подводится первая доля теплоты q1 штрих , а в изобарном процессе 3-4 - вторая - q1 два штриха. В процессе 4-5 происходит адиабатное расширение рабочего тела и по изохоре 5-1 оно возвращается в исходное состояние с отводом теплоты  q₂ в теплоприемник.

Цикл со смешанным подводом теплоты лежит в основе работы большинства современных дизелей.

Термический кпд цикла будет:

Цикл со смешанным подводом теплоты обобщает циклы с изобарным и изохорным подводом теплоты.

Впуск

Первый такт – впуск (рис. 1.4). В начале первого такта поршень находится в положении, близком к ВМТ. Впуск начинается с момента открытия впускного отверстия, за 10–30° до ВМТ.

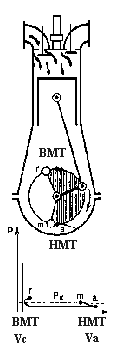

Рис. 1.4. Впуск

Камера сгорания заполнена продуктами сгорания от предыдущего процесса, давление которых несколько больше атмосферного. На индикаторной диаграмме начальному положению поршня соответствует точка r. При вращении коленчатого вала (в направлении стрелки) шатун перемещает поршень к НМТ, а распределительный механизм полностью открывает впускной клапан и соединяет надпоршневое пространство цилиндра двигателя с впускным трубопроводом. В начальный момент впуска клапан только начинает подниматься и впускное отверстие представляет собой круглую узкую щель высотой в несколько десятых долей миллиметра. Поэтому в этот момент впуска горючая смесь (или воздух) в цилиндр почти не проходит. Однако опережение открытия впускного отверстия необходимо для того, чтобы к моменту начала опускания поршня после прохода им ВМТ оно было бы открыто возможно больше и не затрудняло бы поступления воздуха или смеси в цилиндр. В результате движения поршня к НМТ цилиндр заполняется свежим зарядом (воздухом или горючей смесью).

При этом вследствие сопротивления впускной системы и впускных клапанов давление в цилиндре становится на 0.01–0.03 МПа меньше давления во впускном трубопроводе. На индикаторной диаграмме такту впуска соответствует линия rа.

Такт впуска состоит из впуска газов, происходящего при ускорении движения опускающегося поршня, и впуска при замедлении его движения.

Впуск при ускорении движения поршня начинается в момент начала опускания поршня и заканчивается в момент достижения поршнем максимальной скорости приблизительно при 80° поворота вала после ВМТ. В начале опускания поршня вследствие малого открытия впускного отверстия в цилиндр проходит мало воздуха или смеси, а поэтому остаточные газы, оставшиеся в камере сгорания от предшествующего цикла, расширяются и давление в цилиндре падает. При опускании поршня горючая смесь или воздух, находившаяся в покое во впускном трубопроводе или двигавшаяся в нем с небольшой скоростью, начинает проходить в цилиндр с постепенно увеличивающейся скоростью, заполняя объем, освобождаемый поршнем. По мере опускания поршня его скорость постепенно увеличивается и достигает максимума при повороте коленчатого вала примерно на 80°. При этом впускное отверстие открывается все больше и больше и горючая смесь (или воздух) в цилиндр проходит в больших количествах.

Впуск при замедленном движении поршня начинается с момента достижения поршнем наибольшей скорости и оканчивается НМТ, когда скорость его равна нулю. По мере уменьшения скорости поршня скорость смеси (или воздуха), проходящей в цилиндр, несколько уменьшается, однако в НМТ она не равна нулю. При замедленном движении поршня горючая смесь (или воздух) поступает в цилиндр за счет увеличения объема цилиндра, освобождаемого поршнем, а также за счет своей силы инерции. При этом давление в цилиндре постепенно повышается и в НМТ может даже превышать давление во впускном трубо- проводе.

Давление во впускном трубопроводе может быть близким к атмосферному в двигателях без наддува или выше него в зависимости от степени наддува (0.13–0.45 МПа) в двигателях с наддувом.

Впуск окончится в момент закрытия впускного отверстия (40–60°) после НМТ. Задержка закрытия впускного клапана происходит при постепенно поднимающемся поршне, т.е. уменьшающемся объеме газов в цилиндре. Следовательно, смесь (или воздух) поступает в цилиндр за счет ранее созданного разрежения или инерции потока газа, накопленной в процессе течения струи в цилиндр.

При малых числах оборотов вала, например при пуске двигателя, сила инерции газов во впускном трубопроводе почти полностью отсутствует, поэтому во время задержки впуска будет идти обратный выброс смеси (или воздуха), поступившей в цилиндр ранее во время основного впуска.

При средних числах оборотов инерция газов больше, поэтому в самом начале подъема поршня происходит дозарядка. Однако по мере подъема поршня давление газов в цилиндре увеличится и начавшаяся дозарядка может перейти в обратный выброс.

При больших числах оборотов сила инерции газов во впускном трубопроводе близка к максимуму, поэтому происходит интенсивная дозарядка цилиндра, а обратный выброс не наступает.

Давление и температура остаточных газов в начале впуска зависит главным образом от проходного сечения и коэффициента сопротивления выпускной системы, а также от числа оборотов двигателя. С увеличением числа оборотов давление остаточных газов возрастает. Это объясняется тем, что с увеличением оборотов продолжительность процесса выпуска сокращается, а скорость газов в выпускной системе увеличивается. С увеличением сопротивления выпускной системы давление остаточных газов возрастает, наполнение цилиндров ухудшается и мощность двигателя понижается.

Давление остаточных газов в начале впуска для двигателя без глушителя составляет по опытным данным:

,

где Р₀ — давление окружающей среды.

Меньшие значения здесь относятся к малым и средним оборотам, большие – к оборотам двигателя, соответствующим максимальной мощности.

При установке глушителя давление остаточных газов возрастает.

Температура остаточных газов в начале впуска зависит главным образом от состава смеси и числа оборотов двигателя. С увеличением числа оборотов температура остаточных газов возрастает. Происходит это в основном вследствие ухудшения охлаждения продуктов сгорания из-за сокращения продолжительности цикла. По опытным данным, температура остаточных газов T_r в начале впуска при оборотах двигателя, соответствующих максимальной мощности, находится в следующих пределах: у карбюраторных двигателей 900–1200 К, у дизельных двигателей 600–800 К.

Действительное количество свежего заряда, поступившего в цилиндр двигателя за период впуска, значительно меньше теоретически возможного количества, которое могло бы заполнить рабочий объем цилиндра.

Качество газообмена оценивается не абсолютным, а относительным количеством свежего заряда, поступившего в цилиндр при впуске.
