6.2.3. Область применения лбвм.
Достоинством ЛБВМ являются высокий к. п. д. и высокий уровень выходной мощности, а также широкая полоса пропускания. Недостаток ЛБВМ по сравнению с ЛБВО – это высокий уровень коэффициента шума (20 – 25 дБ), вызванный взаимодействием электронов с отраженной волной и флуктуациями в области электронной пушки. Поэтому в настоящее время ЛБВМ находят применение как мощные выходные усилители в дециметровом и сантиметровом диапазонах волн.

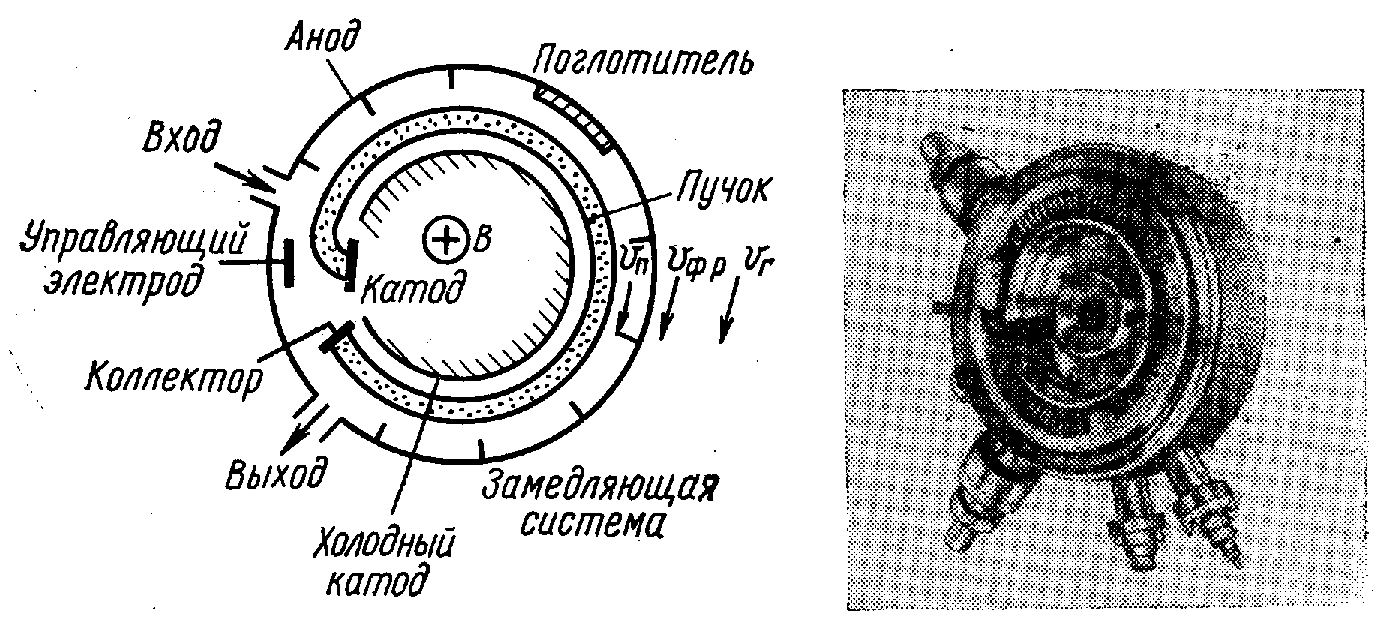

В импульсных ЛБВМ уровень выходной мощности лежит в пределах от 10 кВт до 10 мВт при кпд 50 – 60%. Приборы непрерывного режима имеют кпд не более 40% и уровень выходных мощностей от 100 Вт до 100 кВт. Коэффициент усиления не превышает 20 дБ при относительной полосе пропускания от 10% до 25%. Конструкция приборов сантиметрового диапазона обычно плоская, а дециметрового диапазона для уменьшения габаритов цилиндрическая. Конструкция цилиндрической ЛБВМ представлена на рис. 6.22.
Рис. 6.22.
6.2.4. Устройство и принцип действия ловм.

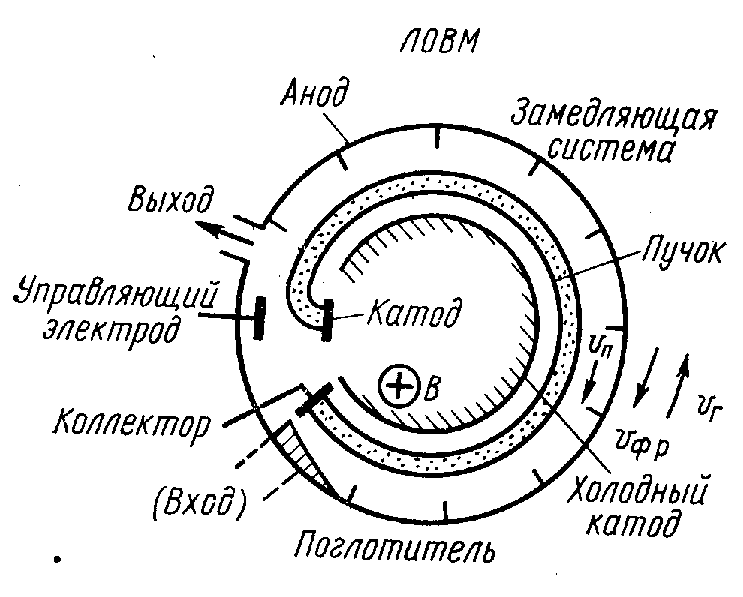

В лампах обратной волны типа М, которые главным образом используются как генераторные устройства, взаимодействие электронного потока происходит с обратной пространственной гармоникой. Схема устройства цилиндрической генераторной ЛОВМ показана на рис. 6.23.
Рис. 6.23.
Электроны, эмитируемые катодом, под действием поля управляющего электрода и .магнитного поля двигаются примерно по циклоидальным траекториям и входят в пространство взаимодействия, образованное верхним электродом (анодом) замедляющей системы и нижним электродом (холодным катодом). При выполнении таких же условий, как в ЛБВМ, электрон при отсутствии СВЧ-поля двигается по окружности (или по прямой линии при плоских электродах) и попадает на коллектор. При выполнении условия синхронизма (6.18), т. е. при равенстве переносной скорости электронов и фазовой скорости обратной пространственной гармоники и токе пучка, большем пускового, в ЛОВМ так же, как и в ЛОВО, возникают колебания. У коллекторного конца лампы расположен поглотитель, который поглощает волну, отраженную от конца замедляющей системы и уменьшает дополнительную дискретную «вредную» обратную связь.
6.2.4 Параметры и характеристики ловм.
Пусковой ток.
Амплитудные
условия генерации ЛОВМ обеспечиваются
при превышении током пучка
значения
.
Фазовые условия генерации так же, как
в ЛОВО приводят к появлению зон генерации.
Для высших зон генерации требуется
большее значение пускового тока. Связь
между пусковыми токами разных зон
устанавливается формулой
.
(6.22)
т. е. зависимость от номера оказывается сильной (квадратичной).
При большом токе пучка одновременно возможна генерация колебаний в нескольких зонах. В этом режиме работы в спектре кроме частот колебаний зон присутствуют комбинационные частоты. Многочастотность — это существенный недостаток ЛОВМ при работе с током пучка, большем пускового тока для первой зоны.
Выходная мощность и электронный КПД.

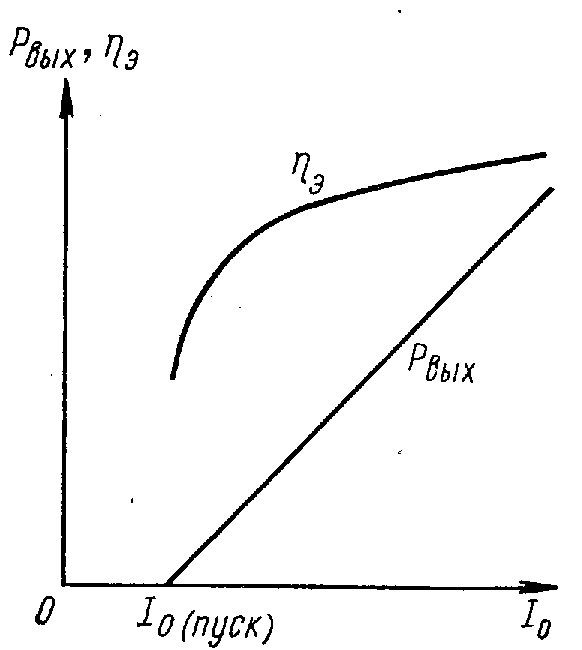

Выходная мощность ЛОВМ и ЛБВМ практически линейно зависит от тока пучка (рис. 6.24):
где А — некоторый коэффициент. Выходная мощность ЛОВМ в дециметровом
диапазоне волн в непрерывном режиме достигает нескольких десятков киловатт, в сантиметровом диапазоне — порядка нескольких сот ватт и в миллиметровом диапазоне—десятков ватт.
Рис. 6.24.
Электронный КПД ЛОВМ также
зависит от тока пучка. Сначала КПД растет
с увеличением тока пучка, а затем после
перехода ЛОВМ в режим насыщения
практически не изменяется. В этом режиме
и затраченная мощность
практически одинаково увеличиваются
с ростом тока. Максимальное
значение КПД можно определить по формуле
(6.21), обычно КПД
составляет 50—60%.
Электронная перестройка частоты.
Как и в ЛОВО, частота
генерируемых колебаний зависит от
ускоряющего напряжения (электронная
перестройка частоты). Однако эта
зависимость в ЛОВМ более линейна. В ЛОВО
скорость электронов пропорциональна
,
а следовательно, и
частота примерно пропорциональна
.
В ЛОВМ в условие
синхронизма входит скорость электронов,
равная переносной скорости, которая
пропорциональна напряжению
.
Если считать, что в
ЛОВМ фазовая скорость волны примерно
линейно зависит от частоты), то частота
генерируемых колебаний почти линейно
зависит от напряжения
.

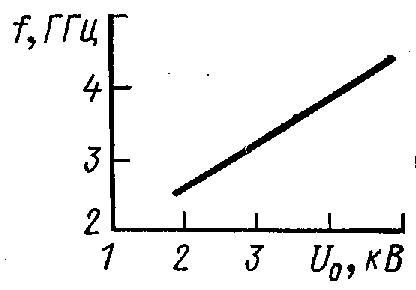

Линейность характеристики
электронной перестройки частоты (рис.
6.25) является важным
практическим преимуществом ЛОВМ.
Рис. 6.25.
Область применения ЛОВМ.
ЛОВМ являются самыми мощными генераторами СВЧ с электронной перестройкой. Диапазон электронной перестройки может достигать 40%. Синхронизированные генераторы на базе ЛОВМ (карпитроны) обладают низким уровнем шумов и высокой стабильностью. Иногда их применяют в ЧМ системах связи.
