Хранение и транспортировка криогенных жидкостей (Курс лекций).
Содержание.
Общие сведения
Низкотемпературная изоляция
Хранение криогенных жидкостей
Транспортировка криогенной жидкости
Вспомогательное оборудование
Элементы безопасности при эксплуатации криогенного оборудования
Литература.
Козлов В.Н., Марфенина И.В.
“Системы хранения и транспортировка низкокипящих жидкостей”. Учебное пособие, МГТУ, 1984.
Филин Н.В., Буланов А.Б.
“Жидкостные криогенные системы”.
“Машиностроение”, Л., 1985.
Дополнительная литература.
Каганер М.Г.
“Тепловая изоляция в технике низких температур”. Москва. “Машиностроение”. 1966.
Архаров А.М и др.
“Криогенные системы”. Москва. “Машиностроение”. 1987.
Баррон Р.Ф.
“Криогенные системы”. “Энергоатомиздат”. 1989.
Беляков В.П.
“Криогенная техника и технология”. Москва. “Энергоиздат”. 1982.
1. Общие сведения.
При получении, хранении и транспортировке криогенных жидкостей необходима защита от теплопритоков, которые увеличивают затраты мощности при получении и потери жидкости при хранении, а также могут сделать невозможным функционирование криогенных установок (КУ).
Для компенсации 1 Вт теплопритоков при Т=4.2К необходима мощность 400 –500 Вт. При таком теплопритоке за час испаряется 1.4 литра Не, а азота в 10 раз меньше.
Табл.1
-
№
Газ
Ткип,К (норм. Давление)
Теплота испарения кДж/кг
Тройная точка
Критическая точка
Т т.т., МПа
Р т.т., МПа
Тк,
К
Рк, Мпа
1
О2
90.2
223
54.4
0.0001
154.8
5.01
2
N
77.4
198
63.2
0.012
126.2
3.35
3
Ar
87.3
160.5
83.9
0.068
150.6
4.79
4
Ne
27.1
68
24.5
0.043
44.4
2.62
5
H2
20.4
43.1
14
0.007
33.2
1.28
6
He
4.2
20.2
--
--
5.2
0.23
Для хранения и транспортировки КЖ используются специальные сосуды с тепловой изоляцией. Их объем от нескольких литров (дц3) до нескольких сотен м3. Их изоляция тоже различна.
Самые простые с объемом от нескольких дц3 до десятков литров. Испаряемость--несколько часов.
N2,
O2,ж.воздух
(Tж>80
K)
Мин. вата, минора, пенопласт, перлит
при атмосферном
давлении
КЖ

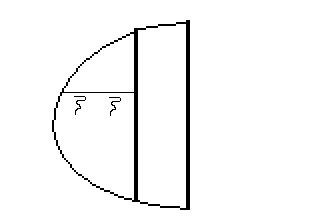

Рис.1
Сосуд малого объема с вакуумной изоляцией (сосуд Дьюара). V=1--50 дц3. Испаряемость 1—3 % в сутки.
Нар. корпус
Вакуум
10-3—10-4
Па
Адсорбент
КЖ

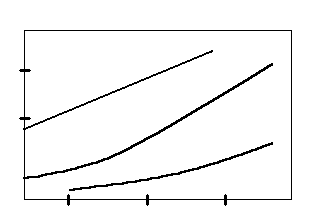

Рис.2
Сосуд среднего объема V=100--500 дц3. Испаряемость 0.5—1 % в сутки.
Газосброс
O2
,
N2
,Ar
Слив, заправка
КЖ
Вакуум
10-2—10-3
Па
+ слоистая или
порошковая изоляция

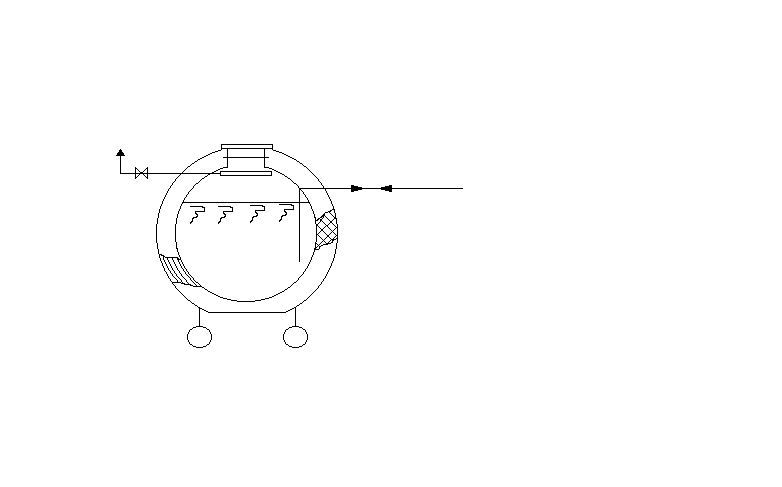

Рис.3
Большие сосуды (танки). V=10--300 м3. Испаряемость 0.5—0.1 % в сутки.
Смотровой лаз
Слоистая или
пористая структура
Газосброс
Вакуум
10-2—10-3
Слив,запрвавка
Опоры

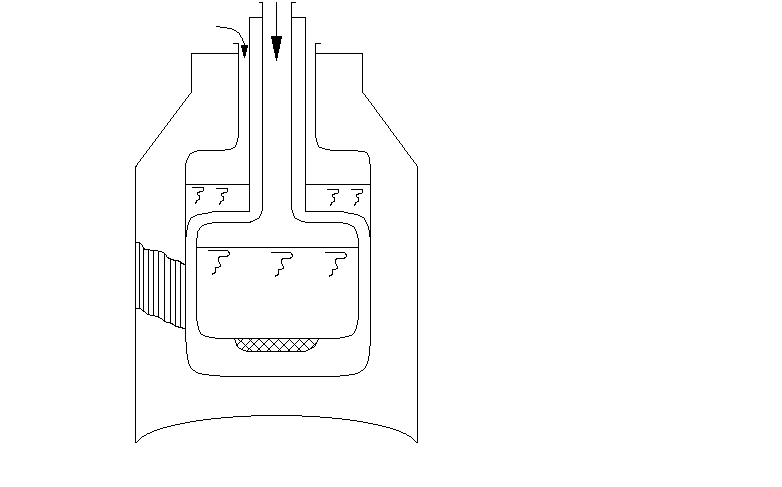

Рис.4
Сосуды для хранения низкокипящих жидкостей (He,H2). V=50--500 дц3.
ж
N2
Экран, охлаждаемый жидким азотом
Вакуум
≈10 -3Па
Сорбент
He
или
H2
Слоистая или порошковая изоляция

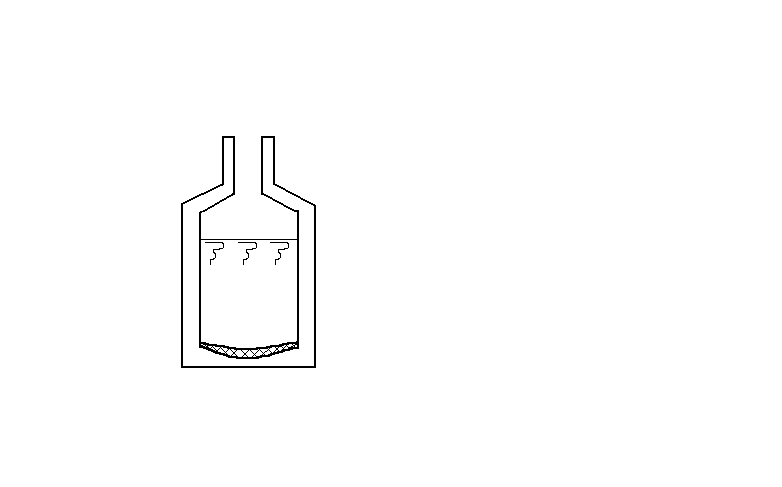

Рис.5
Материалы порошковой изоляции.
Перлит—вулканическое стекло, при температуре 1200° увеличив в объеме в 15—20 раз.
Мипора— пенопласт на основе мочевино-формальдегидной смолы. Огнестоек, легко впитывает влагу.
Аэрогель кремниевой кислоты – имеет закрытые поры.
2. Низкотемпературная изоляция.
В любой тепловой изоляции криогенных систем теплоприток Q складывается из следующих основных составляющих :
Q=Qт+Qг+Qл , где
Qт- теплоприток по твердому скелету изоляции ;
Qг- теплопроводность газа ;
Qл- излучение.
1. Изоляция находящаяся под атмосферным давлением.
Для T80К и в основном для воздухоразделительных установок (ВРУ).
Стоимость этой изоляции низкая.
Применяются материалы:
волокнистые (стекловата , минеральная вата)
порошковые (перлит,аэрогель)
ячейстые (пенопласт, мипора)
Коэффициент теплопроводности порошковой изоляции =0.05 0.02 Вт/(мК) -- важнейшая характеристика.
При влагосодержании свыше 5-10 увеличивается.
Основными составляющими теплопритока для этой изоляции являются Qт и Qг . Т.е. тепло переносится по зерну, порошку , волокну и по газу.
Теплоприток
можно рассчитать по формуле:
Q
δ
Fх
,Tх
Fт
,Tт
Rт
Rт
Q
δ
– толщина изоляции Fт
и Fх
– поверхности
теплой и холодной стенок сосуда

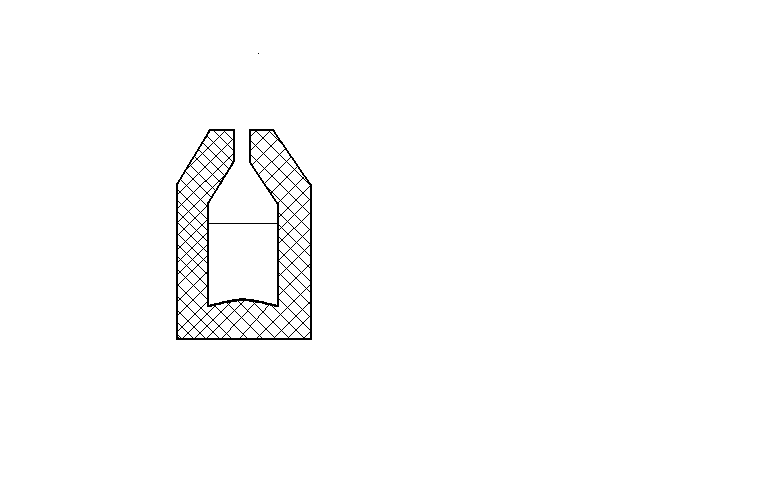

Рис.6
КЖ
Характеристики изоляции работающей при атмосферном давлении.
Табл.2
|
|
, кг/м3 |
т=190 К Вт/(мК) |
т=293К Вт/(мК) |
1 |
Аэрогель кремниевой кислоты |
50 |
0.02 |
0.025 |
2 |
Минеральная вата |
100 |
0.03 |
0.044 |
3 |
Вспученный перлит: пудра порошок |
150 75 |
0.035 0.03 |
0.058 0.047 |
4 |
Пенопласт:
|
40 -- -- 150 |
0.026
|
0.04 -- -- 0.05 |
λ, Вт/мК
0.05
0.03
0.01
1
100
200 300 Т,К
2
3

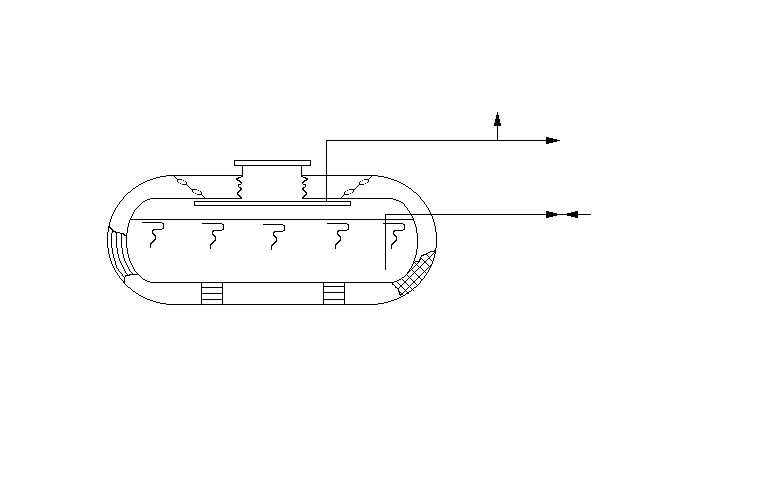

Рис.7
1.Минвата;
ρ=100 кг/м3
2.Пенополистирол;
ρ=30-50 кг/м3
3.Аэрогель;
ρ=100 кг/м3
Высоковакуумная изоляция.
Применяется для небольших сосудов, криостатов.
Вакуум
Р=10-4
Па
Основные составляющие
теплопритока:
-
Qг-очень
мало; -
Qл-существенно.
ТТ
ТХ
КЖ
Рис.8
Теплопроводность газа (Qг) в вакууме принимает молекулярный характер (свободномолекулярное состояние газа) в отличие от теплопроводности при наличии заметного давления , когда газ рассматривается как сплошная среда .
Критерием определяющим границу поведения газа при вакууме является число Кнудсена :
Кn=l/d , где
l- средняя длина свободного пробега молекул;
d-расстояние между стенками или характерный геометрический размер.
При Кn 1 (’’высокое” давление ) теплопроводность газа не зависит от давления .
Например:
при P=10 Н/м2 (7,510-2 мм рт ст )
l=0,6 мм ,
тогда при d= 10 мм Кn=0,6/10=0,061
Для воздуха при Т=293К l=0,608/P (P в [Па] , l в [ cм] ).
При низких давлениях (P10-4 Па) выполняется условие Кn1.
Здесь l- сотни сантиметров (см. формулу) и это означает , что движение молекул между холодной и теплой поверхностью происходит без взаимных столкновений . В этом случае количество переносимой теплоты пропорционально Р, которое в свою очередь пропорционально n , где n- количество молекул.
Q
г=пр
х
[(к+1)/(к-1)]*(18,2*Р/
МТТ)(ТТ-ТХ)
FХ
, (Вт)
к-показатель адиабаты,
М-молекулярная масса газа ,
Fх - площадь холодной поверхности , [м2],
пр х -приведенный к холодной стенке коэффициент аккомодации, учитывающий неполноту обмена энергий между молекулами и поверхностями.
пр х= [ 1/х+(Fх/Fт )*(1/т-1)]-1
При 300К для воздуха =0,8...0,9;
для водорода и гелия =0,3.
Для воздуха Qг=0,93P[Tт- Тх]Fх.
