Соединение фаз генератора и приемника треугольником

При соединении источника питания треугольником (рис. 3.12) конец X одной фазы соединяется с началом В второй фазы, конец Y второй фазы – с началом С третьей фазы, конец третьей фазы Z – c началом первой фазы А. Начала А, В и С фаз подключаются с помощью трех проводов к приемникам.

Рис. 3.12

Соединение фаз источника в замкнутый треугольник возможно при симметричной системе ЭДС, так как

(3.17)

Ė_A + Ė_B + Ė_C = 0.

Если соединение обмоток треугольником выполнено неправильно, т.е. в одну точку соединены концы или начала двух фаз, то суммарная ЭДС в контуре треугольника отличается от нуля и по обмоткам протекает большой ток. Это аварийный режим для источников питания, и поэтому недопустим.

Напряжение между концом и началом фазы при соединении треугольником – это напряжение между линейными проводами. Поэтому при соединении треугольником линейное напряжение равно фазному напряжению.

(3.18)

U_Л = U_Ф.

Пренебрегая сопротивлением линейных проводов, линейные напряжения потребителя можно приравнять линейным напряжениям источника питания: U_ab = U_AB, U_bc = U_BC, U_ca = U_CA. По фазам Z_ab, Z_bc, Z_ca приемника протекают фазные токи İ_ab, İ_bc и İ_ca. Условное положительное направление фазных напряжений Ú_ab, Ú_bc и Ú_ca совпадает с положительным направлением фазных токов. Условное положительное направление линейных токов İ_A, İ_B и İ_C принято от источников питания к приемнику.

В отличие от соединения звездой при соединении треугольником фазные токи не равны линейным. Токи в фазах приемника определяются по формулам

(3.19)

İ_ab = Ú_ab / Z_ab; İ_bc = Ú_bc / Z_bc; İ_ca = Ú_ca / Z_ca.

Линейные токи можно определить по фазным, составив уравнения по первому закону Кирхгофа для узлов a, b и c (рис 3.12)

(3.20)

İ_A = İ_ab - İ_ca; İ_B = İ_bc - İ_ab; İ_C = İ_ca - İ_bc.

Сложив левые и правые части системы уравнений, (3.20), получим

(3.21)

İ_A + İ_B + İ_C = 0,

т.е. сумма комплексов линейных токов равна нулю как при симметричной, так и при несимметричной нагрузке.

25.

Магнитная цепь — последовательность взаимосвязанных магнетиков, по которым проходит магнитный поток.

При расчётах магнитных цепей используется почти полная формальная аналогия с электрическими цепями.

В схожем математическом аппарате также присутствует закон Ома, правила Кирхгофа и другие термины и закономерности

Магнитная цепь и сопутствующий математический аппарат используется для расчётов трансформаторов, электрических машин, магнитных усилителей и т. п.

Магнитное поле проводника с током

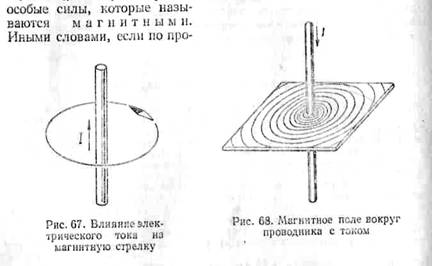

Если к прямолинейному проводнику с током поднести магнит­ную стрелку, то она будет стремиться стать перпендикулярно плоскости, проходящей через ось проводника и центр вращениястрелки (рис. 67). Это указывает на то, что на стрелку действуют

воднику проходит электрический ток, то вокруг проводника воз­никает м а г н и т н о е поле. Магнитное поле можно рассмат­ривать как особое состояние пространства, окружающего провод­ники с током.

Если продеть через картон толстый проводник и пропустить по нему электрический ток, то стальные опилки, насыпанные на картон, расположатся вокруг проводника по концентрическим окружно­стям, представляющим собой в данном случае так называемые маг­нитные линии (рис. 68). Мы можем передвигать картон вверх или вниз по проводнику, но расположение стальных опилок не изме­нится. Следовательно, магнитное поле возникает вокруг проводника по всей его длине.

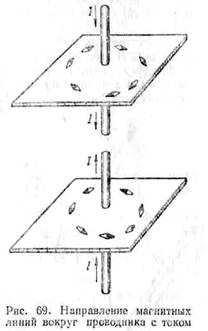

Если на картон поставить маленькие магнитные стрелки, то, меняя направление тока в проводнике, можно увидеть, что магнитные стрелки будут поворачиваться (рис. 69). Это показывает, что направление магнитных линий меняется с изменением направления тока в проводнике.

Магнитное поле вокруг провод­ника с током обладает следующими особенностями: магнитные линии прямолинейного проводника имеют форму концентрических окруж­ностей; чем ближе к проводнику, тем плотнее располагаются маг­нитные линии, тем больше магнитная индукция; магнитная индук­ция (интенсивность поля) зависит от величины тока в проводнике; направление магнитных линий за­висит от направления тока в про­воднике.

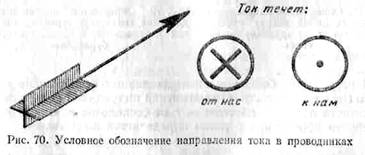

Чтобы показать направление тока в проводнике, изображенном в разрезе, принято условное обо­значение, которым мы в дальней­шем будем пользоваться. Если мысленно поместить в проводнике стрелу по направлению тока (рис. 70), то в проводнике, ток в кото­ром направлен от нас, увидим хвост оперения стрелы   (крестик);



если же  ток   направлен   к  нам,   увидим   острие стрелы  (точку).

Направление магнитных линий вокруг проводника с током можно определить по «правилу буравчика». Если буравчик (штопор) с правой резьбой будет двигаться поступательно по направлению тока, то направление вращения ручки будет совпадать с направлением магнитных линий вокруг проводника (рис. 71).



Магнитная стрелка, внесенная в поле проводника с током, рас­полагается вдоль магнитных линий. Поэтому для определения ее расположения можно также воспользоваться «правилом бурав­чика» (рис. 72).
