2.1.2 Административные системы

Административные системы – это системы, обеспечивающие управление сетью либо её частью. На неё возлагаются следующие функции:

1. сбора информации и учёта работы компонентов сети (времени работы соединений, сведений о загрузке каналов и ресурсов сети, регистрации ошибок или отказов);

2. подготовка отчётов о работе сети;

3. осуществление диагностики;

4. контроль передачи блоков данных;

5. восстановление работы после отказов и неисправностей;

6. управление конфигурацией (включение и выключение абонентских систем, ведение справочника сети; создание резервных каналов, изоляция неисправных компонентов);

7. осуществление сервиса для пользователей, связанного с показом динамического состояния сети.

Административная система может совмещаться с узлом коммутации либо абонентской системой. Если в сети функционирует несколько абонентских систем, то одна из них назначается главной.

Управление сетью обеспечивает выполнение функций администрирования, из которых в первую очередь выделяется:

1. управление конфигурацией сети и именованием;

2. обработка ошибок – совокупность средств, инициируемых при нарушении нормальной работы сети. Средства анализируют сведения об обнаружении отказов, осуществляют необходимое тестирование, диагностику и действия, обеспечивающие восстановление нормального функционирования.

3. анализ производительности и надежности;

4. управление безопасностью – это средства, обеспечивающие безопасность данных и защищающие ресурсы сети. С этой целью осуществляется шифрование и управление ключами расшифровки, регистрация паролей, идентификация пользователей, защита от компьютерных вирусов.

5. управление трафиком – совокупность средств, необходимых для эффективной и экономичной передачи блоков данных в сети. Осуществляют проверку фактической загрузки каналов и производительности сети и в соответствии с этим управление очередями, которое позволяет сократить время ожидания ресурсов и избежать тупиковых ситуаций.

6. учет работы сети.

2.2. Коммуникационные подсети

2.2.1 Коммуникационная сеть

Коммуникационной сетью называется сеть, основной задачей которой является передача данных. Коммуникационная сеть, именуемая также сетью передачи данных, является ядром информационной сети, обеспечивающим передачу и некоторые виды обработки данных. На базе одной коммуникационной сети можно создать несколько информационных сетей. Задачей коммуникационной сети является доставка адресатам блоков данных, которые при этом не должны терять своей целостности, доставляться без ошибок и искажения. Важными в сети являются также операции по предотвращению больших очередей и переполнения буферов систем, Коммуникационные сети делятся на три класса: сети с маршрутизацией данных, сети с селекцией данных и смешанные сети.

Соответственно типам передаваемых сигналов различают аналоговые сети и дискретные сети.

Аналоговая сеть - коммуникационная сеть, передающая и обрабатывающая аналоговые сигналы. Необходимость передачи звука, речи и изображений привела к созданию аналоговых сетей, в которых носителем данных является аналоговый сигнал. Для передачи речи были созданы телефонные сети.

Как и любая сеть с маршрутизацией данных, телефонная состоит из узлов коммутации, именуемых Автоматическими телефонными станциями (АТС). АТС обеспечивают коммутацию каналов, а в качестве абонентских систем, в первую очередь, используются телефонные аппараты. Чаще всего, телефонная сеть опирается на кабельную сеть. Вместе с этим, используются и телефонные радиосети. Первоначально телефонная сеть, обеспечивая телекоммуникации, передавала аналоговые сигналы и поэтому была аналоговой сетью. Это было связано с тем, что акустический сигнал имеет непрерывную форму. Соответственно речи Человека частотный диапазон в аналоговой телефонной сети был выбран от 300 до 3400 Гц. Это позволяет передавать понятную речь и даже узнавать говорящего.

В настоящее время телефонная сеть быстро переходит на дискретные сигналы. Это дает возможность использовать многопрофильные коммуникационные сети, строить работу телефонных станций на базе микропроцессоров, расширять виды предоставляемых сетевых служб, повышать качество передачи информации. Дискретная телефонная сеть надежна в работе и обеспечивает высокую помехоустойчивость связи.

Дискретная сеть - коммуникационная сеть, передающая и обрабатывающая дискретные сигналы. Первоначально дискретные принципы использовались в системах обработки данных. Число аналоговых сетей быстро сокращается и они заменяются дискретными.

Коммуникационные подсети характеризуются многими свойствами. Важнейшими из них являются те, которые определяют способы поставки информации конкретным адресатам. В этом отношении коммуникационные подсети делятся на два класса (см. рисунок 2.5.)

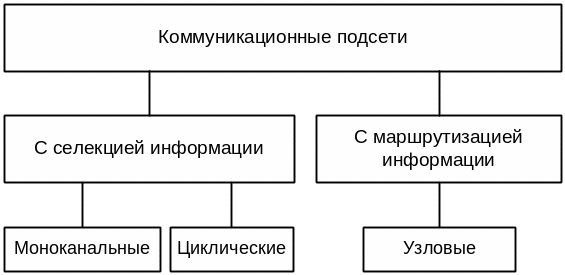

Рисунок 2.5. Классификация коммуникационных подсетей

К первому из них относятся коммуникационные подсети с селекцией информации. Они характеризуются тем, что в них любой блок данных передается от одной абонентской системы-отправителя всем абонентским системам. Системы, получив очередной блок данных, проверяют адрес его назначения. Система, которой адресован блок, принимает его, остальные системы отвергают этот блок. В результате происходит селекция информации, которая позволяет посылать блоки данных одной группе, а также сразу всем абонентским системам, подключенным к коммуникационной подсети.

Подсети с селекцией информации делятся на две группы: моноканальные и циклические. Они различаются тем, что в подсети первой группы каждый посланный блок данных попадает ко всем абонентским системам практически одновременно, а в подсети второй группы каждый передаваемый блок доставляется всем абонентским системам последовательно (по очереди), проходя мимо каждой из них.

Моноканальная коммуникационная подсеть далее для краткости именуется моноканалом. Моноканал строится на основе общего канала, к которому через специальные устройства подключаются все абонентские системы сети.

Циклическая коммуникационная подсеть, часто именуемая циклическим кольцом, - это канал, имеющий кольцевую форму. В это кольцо врезаются абонентские системы, деля его на сегменты.

Ко второму классу относятся коммуникационные подсети с маршрутизацией информации. В этих подсетях передача данных в отличие от сетей предыдущего класса осуществляется от одной абонентской системы-отправителя к другой абонентской системе-получателю. Для обеспечения такой доставки информации в коммуникационной подсети используются один либо более узлов коммутации. Поэтому рассматриваемую подсеть далее будем именовать узловой.

Каждый узел коммутации принимает блоки данных и передает далее по различным направлениям в зависимости от адресов их назначения. Благодаря этому в подсети осуществляется маршрутизация информации - прокладка через коммуникационную подсеть трактов, связывающих абонентские системы. Моноканальные, циклические и узловые подсети нередко конкурируют друг с другом. При этом, правда, нужно иметь в виду, что моноканальные и узловые подсети могут быть как локальными, так и территориальными. Что же касается циклических подсетей, то они являются только локальными.

Универсальный интерфейс коммуникационной сети – это интерфейс между абонентской или административной системой и коммуникационной сетью.
