6.2 Безреагентные технологические схемы
Институтом "Мосводоканалниипроект" разработаны проекты установок "Кристалл".

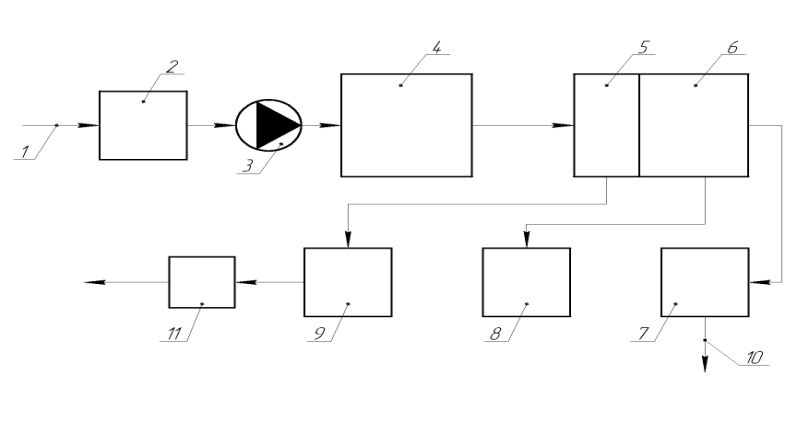

Рис.3. Технологическая схема установки "Кристалл" с фильтром с плавающей загрузкой 1- сточная вода; 2 - резервуар сточных вод; 3 - насос; 4 - фильтр с плавающей загрузкой; 5 - блок первичной очистки; 6 - блок вторичной очистки; 7 - сборник очищенной воды; 8 - сборник нефтеотходов; 9 - бункер-сборник осадка; 10 – очищенная вода; 11 - бункер для осадка
Отстоявшаяся вода поступает на напорный фильтр, входящий в блок А. Блок вторичной очистки Б сточных вод от нефтепродуктов предназначается для окончательной очистки воды.
Загрязненная вода поступает в резервуар сточных вод 2. Далее вода поступает по трубопроводам в фильтр, после фильтрации из фильтра вода поступает в блок вторичной очистки от нефтепродуктов, откуда очищенная вода направляется в сборник - резервуар чистой воды.
Осадок в виде песка, ила оседает в конусной части фильтра, из которого он периодически удаляется в бункер - сборник осадка 9.
В камере грубой очистки сточных вод происходит коалесценция эмульсии и образование слоя нефтеотходов. Ускорение сброса нефтеотходов с поверхности воды осуществляется путем подачи сжатого воздуха .
Очищенная от нефтепродуктов вода сливается в сборник чистой воды.
Гипроавтотранс разработал типовые проекты очистных сооружений производительностью 5,4 - 10,8 мЗ/ч. Основная особенность проектов
максимальная простота эксплуатации и механизации трудоемких операций по утилизации загрязнений.
Рис.4 Технологическая схема Гипроавтотранс: 1-подача сточных вод; 2-горизонтальный отстойник; 3-фильтры 2-х ступеней; 4-водозаборная камера; 5-очищенная вода на мойку; 6-резервуар для сбора масла; 7-трубопровод для нефтепродуктов: 8 - насос; 9-контейнер для нефтепродуктов
Сток после мойки автомобилей через распределительный лоток попадает в горизонтальный отстойник 2, включающий в себя бадьи для осадка, блок тонкослойного отстаивания. Осветленная вода через резервуар поступает на 2 ступени кассетных фильтров 3, загруженных пенополиуретаном. Осадок, выпавший в отстойнике удаляется при помощи бадей. Удаление нефтепродуктов предусматривается поворотной трубой в маслосборный колодец.
Блок очистки представляет собой прямоугольную емкость, снабженную внешними патрубками подвода сточных вод, отвода очищенных сточных вод, отвода промывных вод.

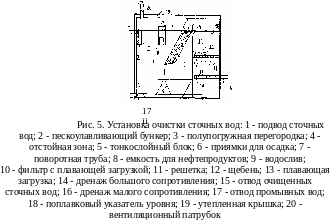

Торговый дом "Инженерное оборудование" разработал и организовал производство установок "Свирь" для очистки дождевых сточных вод с территории.
Сточные воды, содержащие взвешенные вещества (в основном песчаные и глинистые частицы, а также нефтепродукты собираются в дождеприемном колодце, а затем поступают в насосную установку.
Фильтрация осуществляется в направлении "сверху вниз" через плавающую загрузку из гранул пенополистирола. Пригрузка плавающего фильтрующего слоя осуществляется щебнем, расположенным на металлической решетке. Фильтрующая вода отводится через дренаж большого сопротивления.
Пенополистирольная загрузка состоит из вспененных гранул полистирола.
Степень очистки ливневых стоков на установке «Свирь»
Фильтрация
осуществляется в направлении "сверху
вниз" через плавающую загрузку из
гранул пенополистирола. Пригрузка
плавающего фильтрующего слоя осуществляется
щебнем, расположенным на металлической
решетке. Фильтрующая вода отводится
через дренаж большого сопротивления.
Пенополистирольная загрузка состоит из вспененных гранул полистирола.
Степень очистки ливневых стоков на установке «Свирь»
Таблица 8- Степень очистки ливневых стоков на установке «Свирь»
Загрязнители |
Вход ливневых стоков на установку |
Показатели очистки ливневых вод |
|
После «Свирь» |
После «Свирь-у» |
||
Взвешенные вещества, мг/л |
До 500 |
До 6 |
- |
Нефтепродукты, мг/л |
До 50 |
0,3-2,0 |
0,05 |
БПКпол, мг/л |
До 30 |
3-8 |
1.5-2 |
Способ напорных фильтраций используется в очистных сооружениях фирм: «МосводоканалНИИпроект», «ЭКОС-95», «Волна» и «Эй-Джи-Сток».
Способ безнапорной фильтрации используется в очистных сооружениях фирм: «Уоттос», «Дювидаг», «Ручей», «Модуль-Эко».
Очистная установка «МОЙДОДЫР-Л» (ЗАО Экологический промышленно-финансовый концерн «Мойдодыр» г. Москва) предназначена для очистки сточных вод от песка, взвешенных веществ и нефтепродуктов.
Установка состоит из гидроциклона, очистной установки «Мойдодыр-1», фильтра тонкой очистки, сорбционного фильтра и резервуара очищенной воды.
Загрязненная вода проходит несколько ступеней очистки:
от крупных частиц - в аккумулирующем резервуаре;
от мелких частиц - в гидроциклоне;
от взвесей и нефтесодержащих веществ - в тонкослойном отстойнике;
в фильтрах с плавающей загрузкой и тонкой очистки: до 20 мг/л - по взвешенным веществам; до 6 мг/г — по нефтепродуктам;
на сорбционном фильтре: до 3 мг/л - по взвешенным веществам; до 0,05 мг/г - по нефтепродуктам.
