Визначення характеристик матеріалів акведука
У завдані задаються матеріали акведука, а саме: клас бетону та арматури. За допомогою нормативної літератури ([16], [17]) або даних методичних вказівок (додаток В) необхідно визначити їх основні фізико-механічні характеристики.
Для бетону необхідно визначити розрахунковий опір осьовому стиску Rb та розтягу Rbt з врахуванням коефіцієнту умов роботи бетну b3 = 1,1 (згідно табл. 4 [17]), а також початковий модуль пружності бетону Eb.
Для поздовжньої арматури необхідно визначити розрахунковий опір розтягу Rs та стиску Rsс з врахуванням коефіцієнту умов роботи арматури s2 = 1,1 (згідно табл. 8 [17]) та модуль пружності Es. Для поперечної арматури – розрахунковий опір розтягу поперечної арматури Rsw з врахуванням s2 = 1,1 та модуль пружності Esw.
Перевірка прийнятих розмірів балки
Попередньо необхідно визначити граничну відносну висоту стиснутої зони бетону ξR за формулою
, (21)
де ω – характеристика стиснутої зони бетону, яка обчислюється за формулою:
,
(22)
Rb – розрахунковий опір бетону осьовому стиску, МПа;
σsR = Rs – напруження в арматурі;
σsc,u – граничне напруження в арматурі стиснутої зони, σsc,u = 400 МПа (оскільки b3 > 1,0).
Знаючи ξR можна знайти граничне значення :
.
(23)
Виходячи із умови міцності нормального перерізу мінімальна робоча висота балки визначається за формулою
,
(24)
де Mmax – максимальний згинальний момент на опорі (див. п. 3);
bb – ширина балки (див. п. 1).
Повна мінімальна висота балки буде рівною:
,
(25)
де u – товщина захисного шару бетону, згідно п. 7.10 [2] u = 3 см;
d – діаметр робочої поздовжньої арматури (попередньо приймаємо d = 2 см); δ – відстань між осями поздовжніх стержнів (приймаємо δ = 5 см).
Якщо раніше прийнята у п. 1 висота балки hb менша за мінімальну висоту hb,min, визначену за ф-лою (25), то її необхідно збільшити.
Крім того розміри поперечного перерізу балки повинні задовольняти умову:
,
(26)
де Qmax – максимальне значення поперечного зусилля в балці;
h0 – робоча висота перерізу балки:
.
(27)
Якщо умова (26) не виконується, то необхідно збільшити ширину перерізу балки або підвищити клас бетону.
Розрахунок міцності нормальних перерізів балки
Акведук монолітний, тому балки виконуються одночасно з лотоком (плитою), тобто поперечний переріз середньої балки має вигляд тавра.
При розрахунках на дію позитивних (додатніх) згинальних моментів в прольоті полиця тавру розташована в стиснутій зоні, тому елемент розраховується як тавровий і необхідно враховувати стиснуті полиці (рис. 6.1.а). При розрахунках на дію негативних (від’ємних) моментів на опорах полиці тавру розташовані в розтягнутій зоні і участі у сприйняті навантаження не беруть, тому елемент розраховується як прямокутний шириною bb (рис. 6.1.б).
Розрахунок нормальних перерізів на опорах балки
Як уже говорилося вище, над опорами балку розраховуємо як прямокутну з розмірами перерізу bb х hb (рис. 6.1.б). Арматуру обчислюють на дію опорних згинальних моментів М1, М2 и т.д.
Розрахунок ведуть в такій послідовності:
,
(28)
,
(29)
.
(30)
Необхідна площа поперечного перерізу арматури дорівнює:
.
(30)
За необхідною площею As згідно сортаменту (додаток Г) підбирають діаметр та кількість стержнів, а також визначають фактичну площу поперечного перерізу арматури. При цьому кількість стержнів має бути парною (4 або 6).

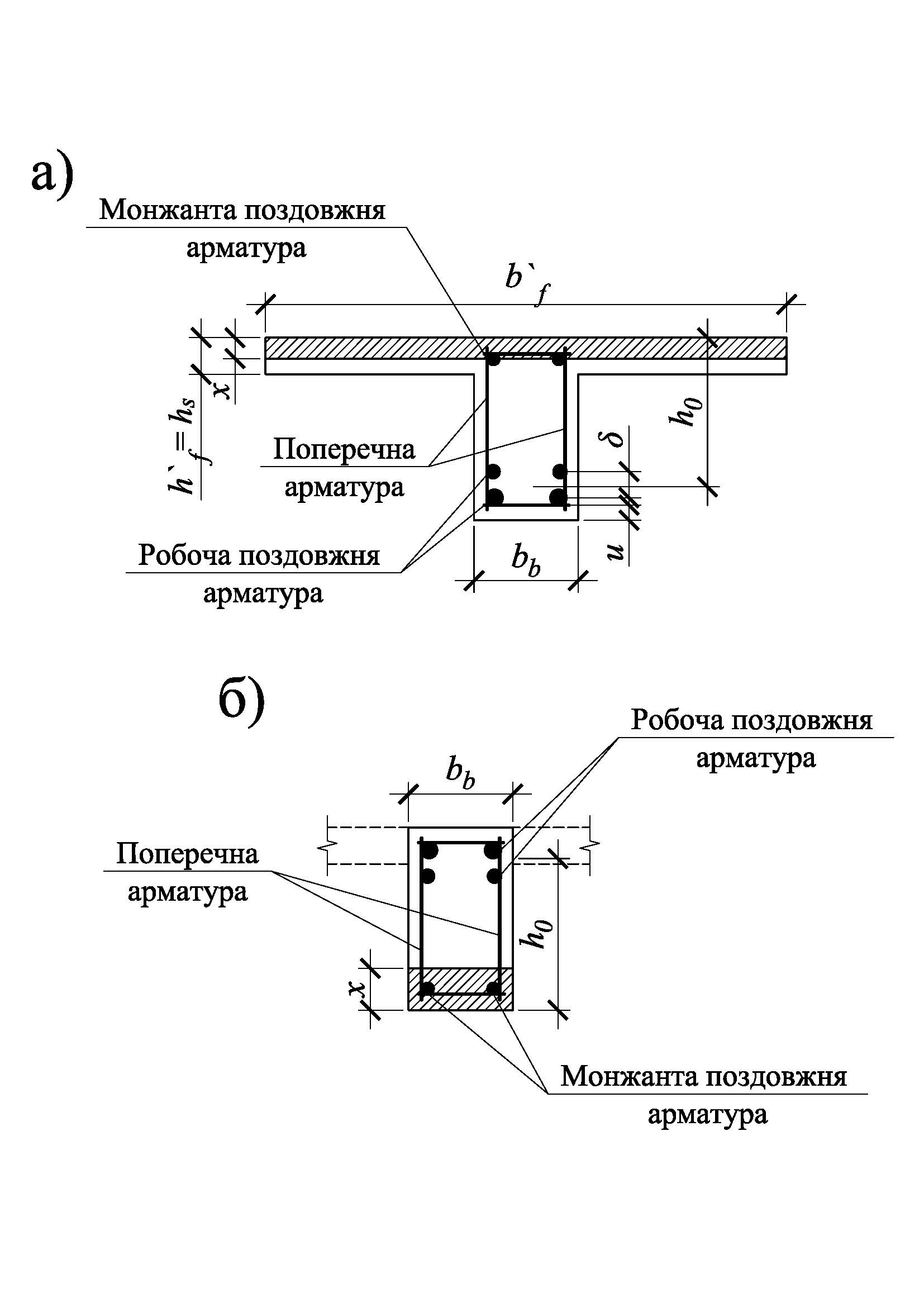

Рис. 6.1. Розрахункові поперечні перерізи балки в прольоті (а) та на опорі (б)
