Телекоммуникационные системы Назначение и классификация телекоммуникационных систем

Под связью понимается процесс передачи информации от отправителя к получателю. Информацией называют совокупность сведений, данных о каких-либо событиях, явлениях или объектах окружающего нас мира.

Материальная форма представления информации называется сообщением. Сообщения могут быть представлены в виде печатного текста, фототелеграммы, телевизионного изображения, данных с выхода компьютера, в виде показаний приборов, характеризующих состояние какого-либо физического объекта и т.д. Сообщения могут быть непрерывными (аналоговыми) или дискретными по состояниям (цифровыми). Аналоговыми сообщениями являются, например, речь, музыка. Примерами цифровых сообщений являются письменный текст, цифровые данные и др. Передача сообщений от отправителя к получателю осуществляется по различным направляющим средам с помощью разных переносчиков (перевозчиков): с помощью курьера, почтовой службы, телеграфной, факсимильной или телефонной служб.

Сигнал - материальный носитель или физический процесс (явление), несущий сообщение о каком-либо событии, состоянии объекта наблюдения либо передающий команды управления, указания, оповещения и т.д. В настоящее время почти все сообщения передаются с помощью электромагнитных колебаний, называемых сигналами электросвязи.

Сигналы электросвязи (СЭ) - электромагнитные колебания, параметры которых изменяются в соответствии с передаваемым сообщением. Сигналы электросвязи передаются по каналам электросвязи различного назначения. Каналу электросвязи присваивают названия в зависимости от вида передаваемого сигнала электросвязи, например: телефонный канал (связи), телеграфный канал (связи), канал передачи данных.

Электросвязь - передача и прием сообщений с помощью сигналов электросвязи. Электросвязь классифицируют по видам в зависимости от характера передаваемых сообщений: телефонная, документальная, телеграфная, факсимильная, фототелеграфная связь, передача данных и газет (телевизионное и звуковое вещание) или среды распространения (СР) сигналов электросвязи (проводная связь, радиосвязь).

Система электросвязи - комплекс технических средств (оборудование для передачи, приема и среды распространения), обеспечивающий электросвязь определенного вида. В последнее десятилетие вместо термина «система электросвязи» часто применяется термин «телекоммуникационная система».

Телекоммуникационные системы (ТКС) в зависимости от вида передаваемых сообщений, среды распространения СЭ, принципов организации связи, способов распределения информации и видов модуляции классифицируются по многим признакам.

В зависимости от способа передачи СЭ по среде распространения ТКС подразделяются на аналоговые и цифровые. По числу каналов, организуемых в отведенном диапазоне частот ТКС могут быть одноканальными и многоканальными. По возможностям организации двухсторонней связи ТКС могут быть: односторонние (симплексные), когда передача СЭ ведется только в одном направлении передачи; двухсторонние (дуплексные), когда передача СЭ встречных направлений ведется одновременно по одной СР; полудуплексные ТС, когда передача СЭ встречных направлений ведется поочередно.

Современные ТКС независимо от используемой среды распространения обеспечивают организацию следующих видов связи.

Телефонная связь - вид электросвязи, предназначенный для передачи речевых сообщений.

Документальная связь - вид электросвязи, предназначенный для передачи сообщений, записанных на носителе, и приема сообщений с записью на носителе. К носителям относят бланки, перфокарты, перфоленты, магнитные ленты.

Телеграфная связь - вид документальной электросвязи, предназначенный для передачи буквенно-цифрового текста.

Передача данных - вид документальной электросвязи, предназначенный для передачи сообщений между ЭВМ, а также между ЭВМ и пользователями.

Факсимильная связь - вид документальной связи, предназначенный для передачи неподвижных изображений.

Фототелеграфная связь - вид факсимильной связи, использующий при приеме фотографические методы.

Передача газет - вид факсимильной связи, предназначенный для передачи изображений газетных полос по каналам электросвязи.

Телевизионное вещание - вид электросвязи, предназначенный для формирования телевизионных программ и их передачи для непосредственного приема населением.

Звуковое вещание - вид электросвязи, предназначенный для формирования звуковых программ и их передачи территориально рассредоточенным слушателям.

Линии передачи. В зависимости от типа линии передачи подразделяются на проводную связь (по воздушным и кабельным линиям передачи), радиосвязь (наземные и спутниковые линии передачи), оптическую связь (по волоконно-оптическим линиям передачи, в свободном пространстве).

Линии передачи в ТКС могут быть различными по возможностям распространения СЭ по направляющей среде. В соответствии с существующей терминологией линия передачи - совокупность физических цепей и (или) линейных трактов систем передачи, имеющих общие линейные сооружения, устройства их обслуживания и одну и ту же среду * распространения СЭ в пределах действия устройств обслуживания. Линии

передачи присваивают название в зависимости от первичной сети, к которой она принадлежит (магистральная, внутризоновая, местная), среды распространения (проводная, радиолиния).

Проводная линия передачи - линия передачи, в которой СЭ распространяются в пространстве вдоль непрерывной направляющей среды. Различают воздушные, кабельные и волоконно-оптические линии передачи. В состав кабельной линии передачи входит среда распространения СЭ: кабель с симметричными или коаксиальными парами, усилительные пункты, аппаратура дистанционного электропитания, аппаратура телемеханики.

Соединительная линия передачи - линия передачи, соединяющая между собой сетевую станцию и сетевой узел. Соединительной линии присваивают название в зависимости от первичной сети, к которой она принадлежит: магистральная, внутризоновая, местная.

Абонентская линия передачи - линия передачи, соединяющая между собой сетевую станцию или сетевой узел и оконечное устройство первичной сети.

Радиолиния передачи - линия передачи, в которой СЭ передаются путем направленного излучения и приема в открытом пространстве.

Радиорелейная линия передачи - радиолиния передачи, в которой СЭ передаются посредством наземных ретрансляционных станций.

Радиорелейная линия передачи прямой видимости - радиорелейная линия передачи, соседние станции которой размещаются одна от другой на расстоянии прямой видимости между антеннами этих станций.

Тропосферная линия передачи - радиорелейная линия передачи, в которой используются рассеяние и отражение радиоволн в нижней области тропосферы при взаимном расположении соседних станций за пределами прямой видимости.

Космическая линия передачи - радиолиния передачи, в которой используются космические станции, пассивные спутники или иные космические объекты.

Спутниковая линия передачи - космическая линия передачи, осуществляющая телекоммуникации между наземными станциями этой линии с помощью установленных на спутниках связи космических ретрансляционных станций.

Волоконно-оптическая линия передачи - линия передачи, в которой СЭ передаются посредством модуляции светового потока.

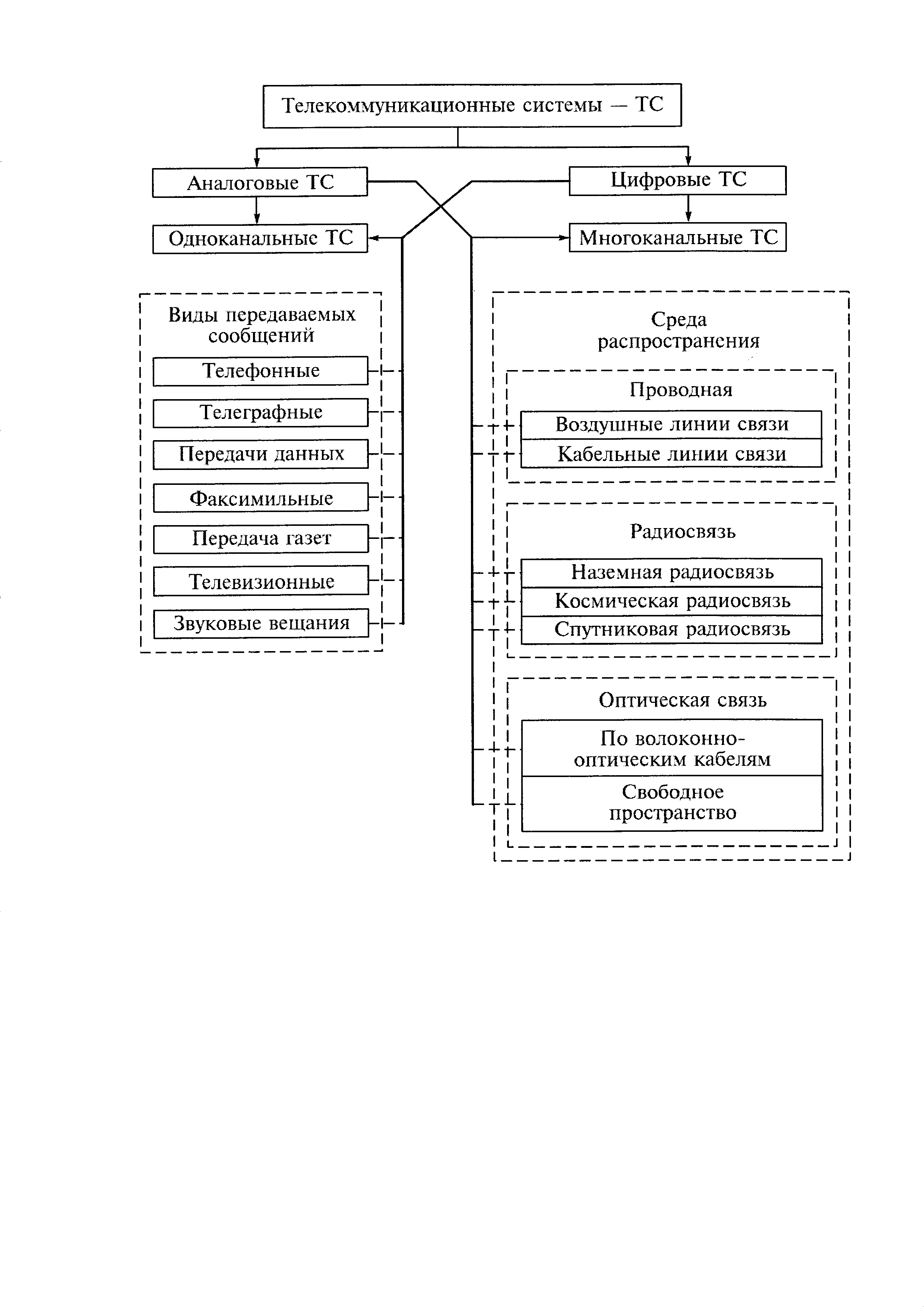

Классификация ТКС в зависимости от вида СЭ, числа организуемых каналов и среды распространения приведена на рис. 1.
