1. Возврат и рекристаллизация холоднодеформированных металлов и сплавов. Изменение структуры и свойств. Рекристаллизационный отжиг: выбор режима, назначение.

Рекристаллизация – процесс фовмир-я и роста новых недеф. зерен с пониженной плотностью дислокаций, разделенных большеугловыми границами при нагреве наклепанного металла до определенной температуры.

1 стадия – первичная рекристаллизация (обработки) заключается в образовании центров кристаллизации и росте новых равновесных зерен с неискаженной кристаллической решеткой. Новые зерна возникают у границ старых зерен и блоков, где решетка была наиболее искажена. Количество новых зерен постепенно увеличивается и в структуре не остается старых деформированных зерен.

2 стадия – собирательная рекристаллизация заключается в самопроизвольном росте одних рекристалл. зерен за счет соседних путем перемещения большеугловых границ.

Вторичная рекристаллизация – аномальный рост отдельных зерен.

Температура начала рекристаллизации связана с температурой плавления

,

Вольфрам, молибден – самые тугоплавкие Me. Если чистый Me - a  0,2, механические смеси - a  0,4, твёрдые растворы - a  0,6, химические соединения - a  0,8

Основными факторами, определяющими величину зерен металла при рекристаллизации, являются температура, продолжительность выдержки при нагреве и степень предварительной деформации

С повышением температуры происходит укрупнение зерен, с увеличением времени выдержки зерна также укрупняются.

При холодном деформировании (не выше 0,3Тпл) увеличиваются прочностные характеристики и понижается пластичность и ударная вязкость. Металлы интенсивно наклепываются в начальной стадии деформирования, затем при возрастании деформации механические свойства изменяются незначительно. Наклеп снижает пластичность металла.

Билет 18. Вопрос 1.

При высоких скоростях охлаждения при закалке возникают внутренние напряжения, которые могут привести к короблению и растрескиванию.

Внутренние напряжения, уравновешиваемые в пределах макроскопических частей тела, называются напряжениями I рода. Они ответственны за искажение формы (коробление) и образование трещин при термообработке. Причинами возникновения напряжений являются:

• различие температуры по сечению изделия при охлаждении;

• разновременное протекание фазовых превращений в разных участках

Закаливаемость – способность стали приобретать высокую твердость при закалке.

Закаливаемость определяется содержанием углерода. Стали с содержанием углерода менее 0,20 % не закаливаются.

Прокаливаемость – способность получать закаленный слой с мартенситной и троосто-мартенситной структурой, обладающей высокой твердостью, на определенную глубину.

За глубину закаленной зоны принимают расстояние от поверхности до середины слоя, где в структуре одинаковые объемы мартенсита и троостита.

Билет 20. Вопрос 1

1. Точечные, линейные, поверхностные и объемные дефекты кристаллического строения и их влияние на физико-механические характеристики твердых тел. Механические свойства бездефектных кристаллов; нитевидные кристаллы.

Неоднородный химический состав и внешние условия вызывают дефекты кристаллической решетки. Выделяют дефекты трех типов:

1. точечные (вакансии, внедренные атомы);

2. линейные (краевые и винтовые дислокации);

3. объемные (микропоры, трещины, газовые пузырьки).

Точечные дефекты:

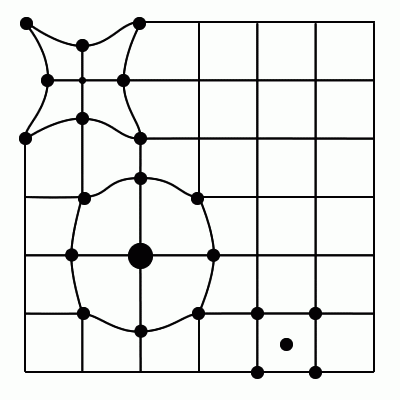

Вакансия – отсутствие атома в узле кристаллической решетки.

Внедренные атомы: а) чужеродный атом в узле кристаллической решетки; б) атом вне узла, в межузельном пространстве.

Линейные дефекты:

Дислокации: краевые – оборванный край атомной плоскости внутри кристаллической решетки; винтовые – условная ось внутри кристалл, относительно которой закручиваются атомные плоскости в процессе кристаллизации.

Объемные дефекты:

Возникают из-за влияния внешних условий кристаллизации или под действием внешних нагрузок. В результате несколько вакансий дают пору; несколько линейных дислокаций – трещину.

Влияние дислокаций на процесс деформирования кристалла.

Н аличие дислокаций значительно облегчают движение атомных плоскостей друг относительно друга и способствует уменьшению предела прочности. В результате деформирования дислокации могут выходить за грани кристалла. Под действием значительных усилий в кристалле могут возникать новые дислокации, облегчающие деформирование кристалла (площадка текучести). Дислокации переплетаются.

Если дислокаций нет, то требуется значительное усилие, чтобы деформировать материал. Чем больше дислокаций, тем меньше усилие необходимое для деформации образца. Начиная с некоторой концентрации дислокаций деформация затрудняется, дислокации мешают движению друг друга. Возникает эффект упрочнения. Структура, возникающая при большом количестве мешающих друг другу дислокаций.

Реальные кристаллы имеют много дефектов, от которых зависят свойства материала.

Билет 10
