3.4 Разработка схемы движения транспорта и конструкций временных дорог

Принимаем сквозную схему движения автотранспорта вокруг возводимого объекта.

При трассировке дорог соблюдаем минимальные расстояния:

между дорогой и складской площадкой 0,5-1 м;

между дорогой и подкрановыми путями 6,5-12,5 м;

между дорогой и забором, ограждающим площадку не менее 1,5 м.

Параметры дороги:

Ширина проезжей части - 3,5м. В зоне разгрузки устраиваем площадку шириной 6 м и длиной 18 м. Радиус закругления дороги – 12м.

Опасная зона дорог – участки подъездов и подходов в пределах указанных выше зон, где осуществляется движение транспортных средств или работа других механизмов. На стройгенплане данные зоны выделены штриховкой.

Принимаем следующую конструкцию временных дорог:

Временные дороги сооружены из железобетонных предварительно напряженных плит размеров 6000х1750 мм, высотой 170 мм. Плиты уложены на песчаную постель 200мм. Между собой плиты сварены. Запроектирован местный водоотвод (устройство лотков для сбора воды).

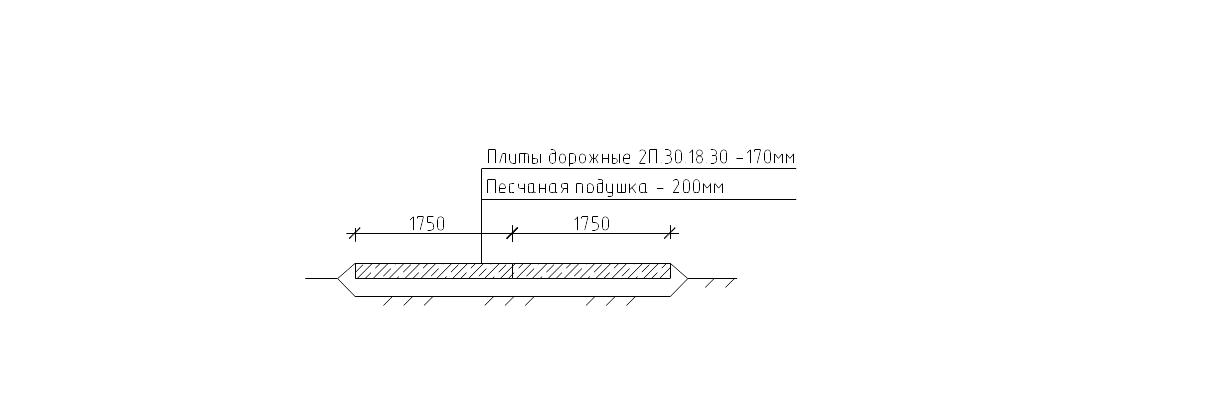

Поперечный профиль временной дороги показан на рисунке 3.3

Рисунок 3.3 - Поперечный профиль временной дороги

3.5 Проектирование временных помещений

Временными зданиями называют надземные подсобно-вспомогательные и другие объекты, необходимые для обслуживания производства строительно-монтажных работ. Они сооружаются только на период строительства.

Объём временного строительства рассчитывается отдельно для определения потребности в административных и санитарно-бытовых зданиях. Потребность определяется исходя из численности работающих в наиболее многочисленную смену.

Расчет численности работающих в наиболее многочисленную смену показан в таблице 3.3

Таблица 3.3 - Расчет численности работающих в наиболее многочисленную смену

Категория работающих	Процентный состав, %	Количество человек	В том числе в 1ю смену
			в %	Количество человек
1. Рабочие	85	110	по графику	110
2. ИТР и служащие	12	16	80	13
3. МОП и ПСО	3	4	30	1
ИТОГО	100	130		124

В качестве временных помещений принимаем:

- прорабская;

- гардеробная;

- умывальные;

- душевые;

- помещения для обогрева работающих;

- помещения для сушки одежды и обуви;

- помещение для приема пищи и отдыха;

- уборные;

- кладовая (материальный склад);

- временные ремонтные мастерские.

Расчет требуемой площади временных помещений произведен в таблице 3.4.

Таблица 3.4- Расчет требуемой площади временных помещений

Наименование помещений	Количество рабочих	Наименование показателей	Еденицы измерения	Величины показателей	Расчетная площадь или количество	Примечание
1. Прорабская	13	Площадь на 1-го человека	м2	4	42
2. Гардеробная	110	Площадь на 1-го человека	м2	0,7	77
3 Умывальные	124	К-во чел. на 1 кран	чел	7	27
		Площадь на 1 кран	м2	1,5		> 0,2м2/чел
4. Душевые	42	Кол-во чел. на 1 душевую сетку	чел	8	16	Число приним. душ 30%
		Площадь на 1 сетку	м2	3
4. Помещение для обогрева	110	Площадь на 1-го человека	м2	0,1	11	> 8м2
5. Помещение для сушки одежды и обуви	110	Площадь на 1-го человека	м2	0,2	22	> 12м2
6. Помещение для приема пищи и отдыха	42	Площадь на 1 посадочное место	м2	1,0	42	Число одновременно обедающих 30%
7. Уборные	124	Кол-во чел. на 1 напольную чашу	чел	15	18
		Площадь 1 унитаз	м2	3,0		1 м2/10чел
8. Кладовая	-	Площадь кладовой	м2	27	27
10.Временные ремонтные мастерские	-	Площадь мастерских	м2	20	20

Временные здания размещают за пределами опасных зон работы кранов с учетом минимального перемещения работающих от входа на площадку до бытового городка и от него до рабочих входов в здание.

Схема расположения приведенных временных помещений на строительной площадке представлена в графической части разработки стройгенплана. Временные помещения принимаем контейнерного типа (табл. 3.5).

Таблица 3.5 – Выбор инвентарных временных зданий

Наименование помещений	Размер контейнера, м	Кол-во, шт	Фактическая площадь, м2
Прорабская	6х3	3	54
Гардеробная	6х3	5	90
Умывальные	6х4	2	24
Душевые	6х3	3	54
Помещения для обогрева работающих	3х4,5	1	13,5
Помещения для сушки одежды и обуви	6х3	2	36
Помещение для приема пищи и отдыха	6х4	2	48
Уборные	6х3	1	18
Кладовая (материальный склад)	9х3	1	27
Временные ремонтные мастерские	4х5	1	20
Диспетчерская	4х5	1	20

3.7 Проектирование временного водоснабжения и канализации

Временные водоснабжение на строительстве предназначено для обеспечения:

- производственных нужд, в т.ч. технологических нужд и на обслуживание машин;

- хозяйственно-бытовых нужд, в т.ч. хозяйственно-питьевых;

- противопожарных нужд.

Источником временного водопровода является сеть существующего городского водопровода.

Выявление потребителей и расчет расходов воды произведен в таблице 3.6

Определение расхода воды:

1. Производственные нужды:

а) технологические нужды

(3.10)

где – удельный расход воды по потребителям;

– объем данного вида работы;

К_н –коэффициент неравномерности К_н=1,5

− продолжительность работы в сменах.

б) обслуживание машин

, (3.11)

где К_н– коэффициент неравномерности. К_н=1,6;

2. Хозяйственно-бытовые (хозяйственно-питьевые):

, (3.12)

где К_н – коэффициент неравномерности. К_н=3

Общий расход воды:

, (3.13)

где расход воды при нормальной ситуации, л/с;

расход воды при пожарной ситуации, л/с;

(3.14)

(3.15)

Диаметр ввода временного водопровода:

(3.16)

где V_тр - скорость движения воды в трубе. V_тр =1,0-1,5м/с

Принимаем трубу диаметром 100мм.

Таблица 3.6 - Расчет водопотребления

Потребители воды	Единица измерения	Количество	Удельный расход воды, л	Коэффициент неравномерности потребления	Продолжительность работы, смены	Число часов в смену	Расход воды л/с
Производственные нужды:
а) технологические нужды:
Штукатурные работы	1000Vстр	29,304	3700	1,5	24	8	0,235
Малярные работы	1000Vстр	29,304	1000	1,5	78	8	0,020
Посадка деревьев	шт.	10	50	1,5	13	8	0,002
Поливка газонов	м²	150	10	1,5	13	8	0,006
б) обслуживание машин:
Экскаватор	шт.	1	110	1,6	-	8	0,006
Автокран	шт.	1	15	1,6	-	8	0,001
						итого	0,007
Хозяйственно-бытовые:
Хозяйственно-питьевые	чел.	124	15	3	-	8	0,156
Прием душа	чел	42	35	-	-	1	0,292
						итого	0,448
Противопожарные
Противопожарные	-	-	-	-	-	-	10
ИТОГО: Qв = 0,5(Q1+Q2)+Q3 = 0,5(0,007+0,448) +10 =10,085л/с.

Диаметр наружного противопожарного водопровода принят 100 мм.

Источником временного водоснабжения является сеть существующего городского водопровода с проектируемым временным, и проектируемым постоянным водопроводами. Схема сетей временного водопровода приведена на строительном генеральном плане. На СГП обозначены места подключения трассы временного водопровода к потребителям, временные и постоянные сети.

Колодцы с пожарными гидрантами размещены с учетом возможности прокладки рукавов от него до места тушения пожара на расстоянии 100 м.

Вода на строительстве должна удовлетворять требованиям ГОСТа. Разводящая сеть выполнена из асбестоцементных труб. Сеть временного водопровода устроена по тупиковой схеме.

3.8 Проектирование временного электроснабжения

Временное электроснабжение проектируется в следующем порядке:

- установление потребителей и расчет электрических нагрузок;

- определение наибольшей нагрузки по эпюре энергопотребления или таблице;

- выбор источника электроснабжения;

- проектирование схемы электроснабжения и расчет числа прожекторов.

Выделяют следующие группы потребителей:

- силовые;

- технологические;

- внутреннее освещение;

- наружное освещение.

1 Силовое потребление электроэнергии:

(3.17)

где – коэффициент мощности;

–коэффициент спроса.

2 Технологическое потребление электроэнергии:

(3.18)

где удельная мощность;

– объем;

− технологический перерыв;

− продолжительность работы.

3 Внутреннее освещение:

(3.19)

где принятая площадь помещений.

4 Наружное освещение:

(3.20)

Расчет энергопотребления приведен в таблице 3.7

Таблица 3.7 - Расчет потребности во временном электроснабжении

Наименование потребителей	Ед. изм.	Кол-во	Удельная мощьность на ед. измерителя, кВт	Коэффициент спроса Кс	Коэффициент мощьности Со	Трансформаторная мощность, кВ*А
Силовая электроэнергия:
Башенный кран грузоподъемностью до 10 т.	шт.	1	121	0,5	0,7	86,43
Растворная станция	шт.	1	4	0,5	0,6	3,33
Копер	шт.	1	26,8	0,1	0,4	6,70
Подъемник	шт.	1	3	0,3	0,7	1,29
Малярная станция	шт.	1	10	0,5	0,6	8,33
Технологические:
Трансформаторный электропрогрев бетона	м3	189,97	10	0,9	0,9	178,21
Внутреннее осыещение:
Прорабская	м2	72	0,015	0,65	0,7	1,00
Бытовые помещения	м2	252	0,015	0,8	1	3,02
Уборные	м2	36	0,003	0,8	1	0,09
Навесы	м2	173,62	0,003	0,35	1	0,18
Мастерская	м2	20	0,018	0,8	1	0,29
Наружное освещение:
Территория строительства	100м2	134,34	0,015	1	1	2,02
Открытые складские помещения	100м2	88,77	0,05	1	1	4,44
Основные дороги и проезды	км	0,147	5	1	1	0,74
Площадки земляных,бетонных и каменных работ	100м2	12,09	0,08	1	1	0,97
Итого:						283,66

Наибольшая электрическая нагрузка определяется по таблице 3.7.

Из таблицы видно, что P_max = 283,66 кВА

, (3.21)

где α – коэффициент потерь в сетях;

.

Принимаем понижающий трансформатор КТП СКБ Мосстрой, установленной мощностью до 320 кВА. Габариты трансформатора – 3,33х2,22 м.

Освещение строительной площадки осуществляется с помощью прожекторов. Их число подбирается исходя из требований освещенности и размеров участка.

Число прожекторов определяют по следующей формуле

, (3.22)

где площадь подлежащая освещению, м²;

освещенность, лк;

удельная мощность при освещении прожекторами;

мощность лампы прожектора, Вт

Примем источники света (прожектора) мощностью до 1,5 кВт, марка прожектора ПЗС-35, с мощностью ламп Р_л = 1000 Вт и удельной мощностью Р_уд,i=0,3 Вт/(м²*лк). Расчёты сводим в таблицу 3.8.

Таблица 3.8- Расчет источников освещения

Наименование потребителя	Удельная мощность для ПЗС-35	Освещенность, лк	Площадь освещения, м2	Мощность лампы прожектора, Вт	Число прожекторов, шт
Территория строительства в районе пр-ва работ	0,3	2	5110	1000	3
Проходы и проезды	0,3	3	710	1000	1
Монтаж строительных конструкций	0,3	20	1022	1000	7
Склады	0,3	10	570,35	1000	2
				ИТОГО	13
