Принимаем автокран Галичанин кс-55729-1в со следующими техническими характеристиками:

- грузоподъемность – 32т

- вылет – 9,6-30,2м

- наибольшая высота подъема крюка – 32м

- размеры ходового устройства – длина 12 м, полная ширина 4 м

1.3.3 Выбор башенного крана

Подача конструкций при возведении фундаментов и надземной части здания производится с помощью кранового оборудования. В строительстве для этой цели применяют краны стреловые на гусеничном и пневмоколесном ходу, в том числе автокран, а также башенные краны.

Башенные краны используют чаще всего для возведения надземной части в зданиях повышенной этажности, с высотой подъема крюка до 100 м.

С учетом возможного возведения в последствии здания повышенной этажности, принимаем для обеспечения работ по возведению фундаментов башенный кран. Башенные краны обладают значительным (до 30 м) вылетом стрелы. Вылет стрелы – это проекция в плане стрелы от оси вращения крана до подъемного крюка. Это позволяет монтировать кран на бровке котлована (на значительном расстоянии от возводимого здания), с учетом возведения подземной и надземной части.

Определим рабочие параметры башенного крана:

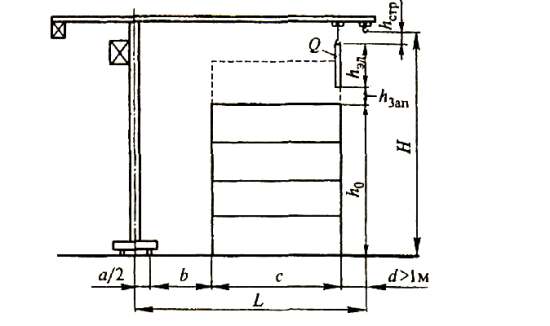

Рисунок 1.1 – Схема определения параметров башенного крана

Требуемая высота подъема крюка Н^тр_кр:

Н^тр_кр = h_о + һ_з + һ_э + һ_с, (1.3)

где h_о – превышение опоры монтируемого элемента над уровнем стоянки крана, м;

һ_з – запас по высоте, требующийся по условиям монтажа для заводки конструкции к месту установки или переноса ее через ранее смонтированные конструкции (обычно принимается не менее 0,4-1,0 м), м;

Һ_э – высота элемента в монтажном положении, м;

Һ_с – высота строповки в рабочем состоянии от верха монтируемого элемента до низа крюка крана (в пределах 1-4 м), м.

Н^тр_кр = 36,41+0,5+3=39,91 м

Требуемый вылет крюка L^тр_кр:

L^тр_кр = а/2 + в + с+d, (1.4)

где а – ширина кранового пути, м, примем а = 6м;

в – расстояние от кранового пути до проекции наиболее выступающей части стены, м.;

с – ширина здания, м.

L^тр_кр=6/2+0,7+15,4+1=21,1 м

Исходя из рассчитанных параметров выбираем башенный кран КБ-420-01.

Грузовой момент, тм	136
Грузоподъемность, т   - максимальная   - при максимальном вылете	8 4
Вылет максимальный, м        Вылет при максимальной грузоподъемности   Вылет минимальны	30  17 4
Максимальная высота подъема, м	56
База/колея, м	6/6

4. Выбор подъемника

Полная высота здания – 39,410 м. Принимаем подъемник ПГС-800-16 , грузоподъемность 0,8 т, высота подъема – 50 м, Мощность двигателя – 16,0 кВт.

1.3.5 Выбор малярной и штукатурной станции

Штукатурная станция Putzmeister mp25 mixit:

Объём подачи – 25 л/мин;

Максимальное давление подачи – 30 бар;

Максимальная дальность подачи – 40 м/длину, 15 м/высоту.

Малярная станция СО – 115:

Производительность водных, водно-клеевых и клеевых, грунтовых – 500 м²/ч; клеевых и масляных шпаклёвок -380 м²/ч; малярных колеров - 250 м²/ч;

Установленная мощность – 34 кВт;

Дальность подачи по горизонтали – до 140 м; по вертикали – до 50 м.

4. Выбор бульдозера для планировки и благоустройства

Для планировки и благоустройства территории выбираем бульдозер ДЗ-19.

1.4 Установление заданной продолжительности строительства.

Нормативная продолжительность строительства определяется по СНиП 1.04.03-85 «Нормы продолжительности и задела в строительстве предприятий, зданий и сооружений», часть 2.

В общем случае нормативная продолжительность строительства для жилых зданий определяется по формуле 1.5

(1.5)

где - нормативная продолжительность строительства, мес;

- нормативная продолжительность подготовительных работ, мес;

- нормативная продолжительность возведения подземной части, мес;

- нормативная продолжительность возведения надземной части, мес;

- нормативная продолжительность отделочных работ, мес.

Нормативная продолжительность зависит от назначения объекта, его мощности и конструктивного решения здания.

Нормативная продолжительность строительства, предусмотренная СНиП [1], не учитывает наличие свайных фундаментов во всех типах здания при длине свай более 6 м, наличие встроенных помещений, подвалов, технических этажей, отделки по заказам в жилых домах.

Определяем расчетную площадь здания (учитывая площадь подвала и технического этажа).

(1.2)

где - общая площадь жилой части, м²;

- площадь подвала, м²; ;

– площадь технического этажа, м².

По формуле (1.2) получаем:

м²

Рассчитываем интерполяцией по СНиП нормативные сроки строительства.

Т _об^н = 12,5 мес. Т_п.п.^н = 1 мес. Т_подз.ч.^н = 1,5 мес. Т_надз.ч.^н = 8 мес. Т_отд.^н = 2 мес.

Вводим поправки и дополнения:

- при отделке квартир по заказам жильцов, формула 1.3

(1.3)

- дополнительные свайные работы (при длине свай более 6 м), формула 1.5

ΔТ_св.^н = * (Q_св.^м.н./М_i^пл*А_i^пл.) (1.5)

ΔТ_св.^н = * (43,96/1*2)= 0,4 мес

Определяем нормативную продолжительность строительства по формуле 1.6

(1.6)

где к^р- районный коэффициент (для Архангельска к^р=1);

к^зад- коэффициент ограничения по времени (к^зад=1,25).

Т^н = [1+(1,5+0,4)+(8+0)+(2+1)]*1*1,25= 17,4 мес или 392дней

В т.ч. = 28 дн; = 42 дн; = 225дн; = 56дн.

2. ПРОЕКТИРОВАНИЕ КАЛЕНДАРНОГО ПЛАНА

2.1 Составление организационно-технологической модели

2.1.1 Метод организации работ на объекте. Укрупненная сетевая модель

Задан 2 метод производства работ – последовательный метод строительства. При данном методе выполнения работ основные этапы, определяющие продолжительность строительства, ведутся последовательно.

Укрупненная сетевая модель I метода производства работ показана на рисунке 2.1.

Организационно-технологическую сетевую модель строим на основе типовой ОТМ на строительство кирпичного жилого здания в г. Архангельске.

Периоды строительства объекта делятся на основные этапы строительства:

1. Подготовка территории;

2. Подземная часть I цикл;

3. Подземная часть II цикл;

4. Возведение коробки здания;

5. Устройство кровли;

6. Специальные работы I цикл;

7. Отделочные работы I цикл;

8. Специальные и отделочные работы II цикл;

9. Внешние работы;

10. Подготовка объекта к сдаче.

Рисунок 2.1 – Укрупненная сетевая модель

2. Определение структуры работ

Определение затрат труда и машинного времени производим по методическим материалам [1, п.7. с примечаниями].

Структура работ устанавливается на основе типовой обобщенной технологической модели. Определение структуры работ, затрат труда и машинного времени сводим в таблицу 2.1. Нормативы затрат труда и машинного времени приведены на 1000м³ строительного объёма надземной части здания.

Таблица 2.1 – Показатели затрат труда и машинного времени

№ п/п	Этапы		Наименование укрупненных работ	№ входящих работ по типовой ОТМ	Затраты на укрупненную единицу объема		Затраты на весь объем
					труда, чел-дн	машин, маш-см	труда, чел-дн	машин, маш-см
1	2		3	4	5	6	7	8
1	1		Подготовка территории строительства	1,2,3	11,44	0,78	335,24	22,86
2	2		Разработка котлована	4	0,71	0,35	20,81	10,26
3	2		Свайные работы	5	7,75	1,50	227,11	43,96
4	3		Устройство ростверка	6	12,35	0,40	361,90	11,72
5	3		Монтаж блоков стен подвала, гидроизоляция	7	4,86	0,64	142,42	18,75
6	3		Обратная засыпка и подготовка под полы	8	3,75	0,08	109,89	2,34
7	3		Кладка кирпичных стен подвала, монтаж перекрытий	9	5,23	0,66	153,26	19,34
8	3		Обратная засыпка пазух котлована	10	3,07	0,10	89,96	2,93
9	4		Кладка и монтаж конструкций	12,13	133,99	9,05	3926,44	265,20
10	4		Устройство оконных и дверных блоков, 1е остекление, утепление	18	5,59	-	163,81	-
11	5		Устройство кровли	14,15,16	9,55	0,52	279,85	15,24
12	6		Монтаж лифтов	21	6,19	-	181,39	-
13	6		Монтаж системы отопления с пуском тепла	22	8,35	-	244,69	-
14	6		Сантехнические трубные работы	24	8,61	-	252,31	-
15	6		Монтаж воздуховодов	25	0,49	-	14,36	-
16	6		Электромонтажные, слаботочные работы 1го цикла	26,27	3,26	-	95,53	-
17	7		Штукатурные и облицовочные работы 1го цикла	30,31	57,59	-	1687,62	-
18	7		Плотничные и малярные работы 1го цикла	32,33	149,15	-	4370,69	-
19	8		Плотничные работы 2го цикла	34	15,37	-	450,40	-
20	8		Установка санитарных приборов	36	6,09	-	178,46	-
21	8		Слаботочные и электромонтажные работы 2го цикла	38,40	6,63	-	194,29	-
22	8		Малярные работы 2го цикла	42	34,55	-	1012,45	-
23	9		Внешние коммуникации, электросети и освещение	43,45	2,48	0,39	72,67	11,43
24	9		Благоустройство, озеленение и малые формы	47,48	25,67	-	752,23	-
25	10		Прочие работы, подготовка к сдаче объекта	49,50	36,84	-	1079,56	-
						∑	16397,35	424,03
