19) Жизненный цикл изделия

- это непрерывный процесс, который начинается с момента принятия решения о необходимости его создания и заканчивается в момент его полного изъятия из эксплуатации.

• основные процессы ЖЦ ПО (проектирование, технологическая подготовка пространства, производство, реализация продукций, эксплуатация и утилизация.)

• вспомогательные процессы, обеспечивающие выполнение основных процессов (документирование, управление конфигурацией, обеспечение качества, верификация, аттестация, оценка, аудит, решение проблем);

• организационные процессы (управление проектами, создание инфраструктуры проекта, определение, оценка и улучшение самого ЖЦ, обучение).

К настоящему времени наибольшее распространение получили следующие две основные модели ЖЦ:

• каскадная модель (70-85 г.г.);

• спиральная модель (86-90 г.г.).

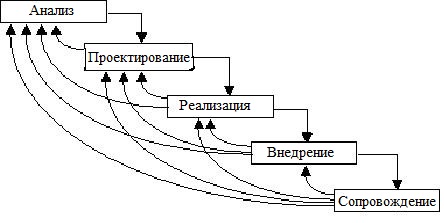

 каскадная модель - разбиение всей разработки на этапы, причем переход с одного этапа на следующий происходит только после того, как будет полностью завершена работа на текущем. Каждый этап завершается выпуском полного комплекта документации, достаточной для того, чтобы разработка могла быть продолжена другой командой разработчиков.

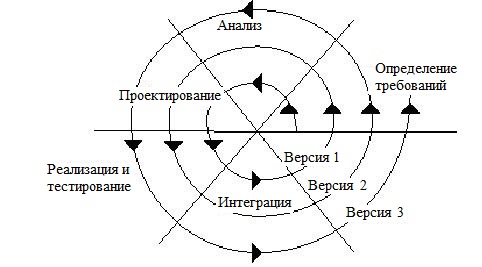

Спиральная модель - анализ и проектирование. На этих этапах реализуемость технических решений проверяется путем создания прототипов. Каждый виток спирали соответствует созданию фрагмента или версии ПО.

20) Классификация баз данных

По степени универсальности:

• Проектно-зависимые – содержат информацию о текущих проектах, часто изменяются.

• Проектно-независимые – данные применяются во многих проектах, выборка производится чаще чем обновление.

По масштабам использования:

• Интегрированные – относятся ко всей САПР, организуют связи между различными подсистемами.

• Локальные – обслуживают одну из подсистем САПР

• Базы данных отдельных пакетов прикладных программ.

По месту хранения:

• Централизованные – расположены на одном компьютере

• Распределенные – расположены на нескольких возможно удаленных компьютерах

По типу хранимой информации:

• Фактографические – со строгим описанием полей

• Документальные – для хранения текстовых или графических документов.

По типу принятой модели данных:

• Сетевые

• Иерархические

• Реляционные

• Объектно-ориентированные

аспР

21. Правила нанесения размеров на рабочих чертежах.

1) Линейные размеры на чертежах проставляются в миллиметрах без обозначения единиц измерения (мм).

2) Угловые размеры указывают в градусах, минутах, секундах с обозначением единиц измерения.

3) Общее количество размеров на чертежах должно быть минимальным, но достаточным для изготовления и контроля изделия.

4) При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, а выносные линии — перпендикулярно размерным. Выносные линии выходят за размерные на 1-3 мм. Расстояние от размерной линии до контура изображения должно быть не менее 10 мм, а расстояние между двумя близлежащими размерными линиями — не менее 7 мм.

5) На концах размерных линий наносят стрелки. Величина стрелок должна быть одинаковой на всем чертеже. Стрелки при недостатке места могут заменяться засечками или точками.

6) Размерные числа наносят над размерной линией ближе к середине

7) При нанесении нескольких параллельных размерных линий размерные числа над ними располагают в шахматном порядке. 8) На чертежах необходимо избегать пересечения размерных и выносных линий.

9) При нанесении размеров дуг перед размерным числом помещают знак радиуса — R. При нанесении размеров окружностей перед размерным числом ставят знак диаметра

10) Размеры нескольких одинаковых элементов изделия наносят один раз с указанием их количества на полке-выноске.

11) Нанесение размеров фаски осуществляется либо простановкой двух линейных размеров, либо линейным и угловым размерами.

12) На чертежах необходимо проставлять габаритные размеры - размеры, определяющие предельные величины внешних очертаний изделий.
