87. Устройство, достоинства и недостатки, области применения различных систем гв.
Система горячего водоснабжения (ГВС) обеспечивает потребителей горячей водой и является системой, в которой традиционно используются теплообменники. Опираясь на многолетний опыт работы компании «ГЕА Машимпэкс», можно утверждать, что применение разборных пластинчатых теплообменников в системах ГВС - это наилучшее решение, обусловленное их высокими эксплуатационными характеристиками, легкостью разборки и промывки, малыми габаритами и высокой эффективностью теплопередачи.

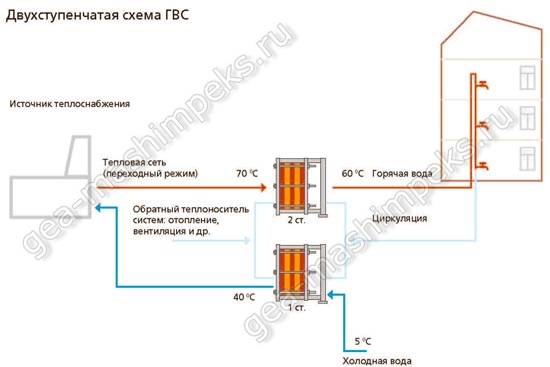

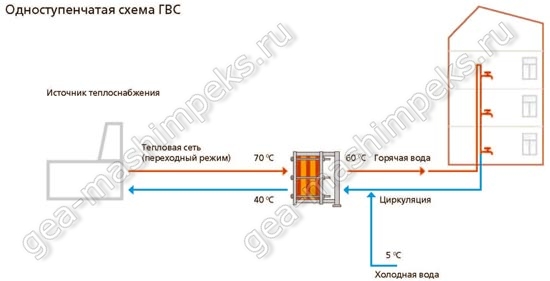

Подключение систем ГВС к тепловым сетям источника теплоснабжения осуществляется по одной из двух принципиальных схем. Это одноступенчатая схема ГВС или двухступенчатая схема. Выбор между ними осуществляется в зависимости от источника теплоснабжения и от соотношения максимального потока теплоты на систему горячего водоснабжения и на отопление. Двухступенчатая схема применяется для снижения температуры общего «обратного» теплоносителя систем теплоснабжения теплового пункта и является энергосберегающим мероприятием. При этом следует помнить, что экономический эффект от применения двухступенчатой схемы имеется при определенном соотношении нагрузок систем теплоснабжения.
В системах ГВС рекомендуется использовать разборные пластинчатые теплообменники, поскольку они работают с водопроводной водой не прошедшей специальной обработки (содержащей соли жесткости), что требует их регулярной очистки и промывки. Конструкция разборных пластинчатых теплообменников ГЕА Машимпэкс предусматривает их несложную разборку и возможность тщательной очистки.
Пластинчатые теплообменники ГЕА Машимпэкс для систем ГВС – высокая эффективность, легкость очистки, малые габариты.
88. Определение оптимальной толщины тепловой изоляции при проектировании трубопроводов.
Ниже представлена краткая методика инженерного расчета тепловой изоляции трубопровода (трубы). Оптимальную толщину теплоизоляционного слоя находят путём технико-экономического расчета. Практически толщину слоя изоляции определяют исходя из его термического спротивления (не менее 0,86 [oС м2/Вт] для труб с Dу <= 25 мм, и 1,22 [oС м2/Вт] для труб с Dу > 25 мм).
Качество тепловой изоляции трубопровода оценивается её КПД. В современных конструкциях тепловой изоляции при использовании материалов с теплопроводностью до 0,1 [Вт/м K] оптимальная толщина слоя изоляции обеспечивает тепловую эффективность этой изоляции, близкой к 0,8 (т.е. эффективность 80%).
Приведенная на этой страничке информация может быть полезна для проведения инженерных расчетов при проектировании, например, тепловой изоляции различных трубопроводов. В качестве примера ниже приведен расчет тепловой изоляции для выпускного коллектора высокофорсированного дизеля.
Полное термическое сопротивление изоляционной конструкции для цилиндрической стенки трубопровода (трубы) определяется по формуле:
,
где
dиз - искомый наружный диаметр стенки изоляции трубопровода.
dн - наружный диаметр трубопровода.
из -
коэффициент теплопроводности изоляционного
материала.
в -
коэффициент теплоотдачи от изоляции к
воздуху.
Линейная плотность теплового потока:
,
где
tн - температура наружной стенки трубопровода.
tиз - температура поверхности изоляции.
Температура внутренней стенки изоляции трубопровода:
,
где
dв - внутренний диаметр трубопровода.
г - коэффициент теплоотдачи от газа к стенке.
т - коэффициент теплопроводности материала трубопровода.
Уравнение теплового баланса:
,
из которого определяется искомый наружный диаметр изоляции трубопровода dиз, и далее толщина изоляции этого трубопровода (трубы) вычисляется по формуле:
