32. Основные принципы работы программы SolidWorks
SolidWorks – система автоматизированного проектирования, инженерного анализа и подготовки производства изделий любой сложности и назначения. Она представляет собой инструментальную среду, предназначенную для автоматизации проектирования сложных изделий в машиностроении и в других областях промышленности.
SolidWorks является системой гибридного (твердотельного и поверхностного) параметрического моделирования, она предназначена для проектирования деталей и сборок в трёхмерном пространстве (3-D проектирования), а также для оформления конструкторской документации.
Система относится к САПР "среднего класса".SolidWorks изначально создавалась для работы на персональных компьютерах в системе MicrosoftWindows. SolidWorks имеет стандартный графический пользовательский интерфейс Windows, максимально использует все преимущества системы MicrosoftWindows, такие как контекстные меню, режим copy-and-paste, режим drag-and-drop, быстрый просмотр, поиск и открытие файлов с помощью проводника, возможность "отката" и др. Кроме того, SolidWorks эффективно взаимодействует с такими Windows-приложениями, как Excel, Word и др. Очевидными достоинствами системы являются ее полная русификация и поддержка ЕСКД, что выгодно отличает SolidWorks от других зарубежных САПР. В системе SolidWorks поддерживаются все основные стандарты представления и обмена данными. В состав базового пакета SolidWorks входит более 20 трансляторов для экспорта и импорта.
Принципы работы в SolidWorks
Модель SolidWorks состоит из трех основных видов – деталей, сборок и чертежей. Процесс построения 3-D модели основывается на создании элементарных геометрических примитивов и выполнения различных операций между ними. 3-D модель несёт в себе наиболее полное описание геометрических и физических свойств объекта (объем, масса, моменты инерции). Твердотельная деталь является основой геометрической модели любого проекта. Существует возможность сохранять часто используемые элементы в библиотеке стандартных элементов. Также в пакет SolidWorks входит панель библиотечных элементов, которая включает стандартные детали машин и изделия. Готовые детали составляются в сборку с помощью соответствующих инструментов. Сборка компонентов может осуществляться как "сверху-вниз", так и "снизу-вверх". На основе созданных деталей и сборок составляется техническая документация в виде чертежных видов и их деталировок. Ассоциативная связь между деталями, сборками и чертежами гарантирует, что изменения, сделанные в одном виде, автоматически выполняются во всех остальных видах. Все производимые операции документируются и отображаются в дереве конструирования. Кроме того, дерево конструирования содержит информацию о материалах, освещении и пр. Дерево конструирования позволяет легко редактировать любой элемент модели.
Если конкретнее, то материал подробно и хорошо изложен тут - http://ieportal.net/modules/sections/index.php?op=viewarticle&artid=75
33. ЕСКД – единая система конструкторской документации
Единая система конструкторской документации (ЕСКД) — комплекс государственных стандартов, устанавливающих взаимосвязанные правила, требования и нормы по разработке, оформлению и обращению конструкторской документации, разрабатываемой и применяемой на всех стадиях жизненного цикла изделия (при проектировании, разработке, изготовлении, контроле, приёмке, эксплуатации, ремонте, утилизации).
Основное назначение стандартов ЕСКД состоит в установлении единых оптимальных правил, требований и норм выполнения, оформления и обращения конструкторской документации, которые обеспечивают:
применение современных методов и средств на всех стадиях жизненного цикла изделия;
возможность взаимообмена конструкторской документацией без её переоформления;
оптимальную комплектность конструкторской документации;
механизацию и автоматизацию обработки конструкторских документов и содержащейся в них информации;
высокое качество изделий;
наличие в конструкторской документации требований, обеспечивающих безопасность использования изделий для жизни и здоровья потребителей, окружающей среды, а также предотвращение причинения вреда имуществу;
возможность расширения унификации и стандартизации при проектировании изделий и разработке конструкторской документации;
возможность проведения сертификации изделий;
сокращение сроков и снижение трудоёмкости подготовки производства;
правильную эксплуатацию изделий;
оперативную подготовку документации для быстрой переналадки действующего производства;
упрощение форм конструкторских документов и графических изображений;
возможность создания и ведения единой информационной базы;
возможность гармонизации стандартов ЕСКД с международными стандартами (ИСО, МЭК) в области конструкторской документации;
возможность информационного обеспечения поддержки жизненного цикла изделия.
Стандарты ЕСКД распространяются на изделия машиностроения и приборостроения. Область распространения отдельных стандартов расширена, что оговорено во введении к ним.
34. Состав рабочей станции САПР: монитор, системный блок, клавиатура
Клавиатура
Функции клавиатуры можно классифицировать следующим образом:
1. выбор графических команд из экранного меню;
2. ввод текста на устройство визуального отображения;
3. ввод размеров графических элементов;
4. ввод компонентов или символов из библиотеки стандартных макросов;
5. выбор программного обеспечения САПР;
6. программирование нового программного обеспечения;
7. управление курсором.
Исходя из функциональных назначений, клавиатуры можно классифицировать по типам:
1. алфавитно-цифровые содержащие только алфавитно-цифровые клавиши;
2. смешанные, содержащие алфавитно-цифровые и функциональные клавиши;
3. функциональные, содержащие только функциональные клавиши.
Дисплей (хз, надо проверить тот ли материал)
Большинство устройств визуального отображения систем САПР отображают графическую информацию на экран электронно-лучевой трубки. Наиболее известные из них следующие:
1. запоминающая трубка с непосредственным воспроизведением данных;
2. электронно-лучевая трубка с векторной регенерацией;
3. электронно-лучевая трубка с растровой регенерацией.
Дисплей с запоминающей трубкой. В данном дисплее используется стандартная электронно-лучевая пушка, система отклонения пучка электронов и лавинные пушки. Лавинные пушки, расположенные между главной электронной пушкой и экраном, непрерывно бомбардируют экран электронами, не создавая графического образа. Когда главный пучок электронов ударяется в экран, лавинные электроны притягиваются к области бомбардировки, и появляется изображение, которое сохраняется до тех пор, пока главный пучок не переместиться в другое место. Компьютер не контролирует процесс изображения графической информации на экране.
Положительным качеством данных дисплеев является:
1. высокое качество изображения линий.
К отрицательным качествам относятся:
2. невозможность удаления или редактирования части чертежа;
3. недостаточная яркость изображение на экране;
4. трудно обеспечить синтез динамических изображений, имитирующих траекторию движения инструмента;
5. невозможность эффективно вычерчивать заштрихованные области чертежа.
Дисплеи с запоминающей трубкой использовались в ранних системах САПР. В современных системах САПР не используются.
Дисплей с векторной регенерацией. Разработан с целью устранения недостатков дисплея с запоминающей трубкой при сохранении концепции изображения вектора, отрезка прямой линии между двумя точками. В отличии от предыдущего типа дисплея, в данном пучком электронов управляет компьютер, регенерируя изображение через равные доли секунды.
К достоинствам данных дисплеев можно отнести:
1. высокое качество изображения линий;
2. яркий и четкий образ на экране дисплея;
3. высокая скорость черчения;
4. возможность удаления или редактирования части чертежа;
5. реализация как двумерных, так и трехмерных динамических изображений на экране дисплея.
Основными недостатками являются:
1. сравнительно высокая цена;
2. мерцание изображения при выводе сложных чертежей;
3. невозможность эффективно вычерчивать заштрихованные области чертежа.
Растровый дисплей (жидкокристаллические). Растровое изображение, в отличие от графического, состоит из тысяч светящихся точек, называемых пикселами. Управление ими осуществляется электронным лучом, который последовательно пробегает весь экран. Независимо от изображения, луч всегда начинает двигаться от левого верхнего угла экрана и добегает до правого конца горизонтальной строки пикселов. Затем опускается на строку ниже, возвращается к ее левому краю и движется уже по этой новой строке. Как только луч достигает правого нижнего угла экрана, изображение полностью построено. Затем эта процедура снова повторяется с левого верхнего угла, тем самым всякий раз регенерируя изображение.
Достоинствами данного дисплея являются:
1. яркость и чистота изображения;
2. удаление, редактирование части чертежа;
3. вычерчивание заштрихованных или закрашенных областей изображения;
4. невысокая стоимость изделия.
К недостаткам можно отнести:
1. “ступенчатость” изображения линий;
2. необходимость большой емкости памяти для вычисления светящихся пикселов.
Растровая графика сама по себе является довольно грубым инструментарием, что создает проблемы при трехмерном моделировании и синтезе динамических изображений. Однако благодаря дешевизне и многофункциональности растровые дисплеи получили широкое распространение в качестве устройств визуального отображения.

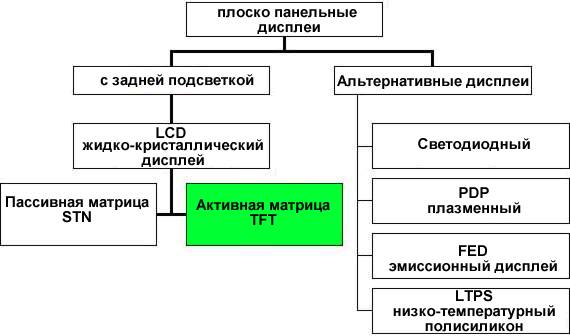

Классификация ЖК-мониторов:
Системный блок
Функционал компьютера определяется начинкой его системного блока. При этом, необходимость нестандартного функционала требует нестандартных решений, применяемых в системных блоках.
Большинство автоматизированных рабочих мест (АРМ) работают на достаточно простой аппаратуре, которая использует Wintel-подход к построению систем. В качестве центрального процессора используется CPU Intel или AMD частотой 2-3 ГГц, объём ОЗУ составляет от 128 Мбайт и выше (в зависимости от потребностей АРМ), наличие жесткого диска регламентируется необходимостью автономной работы, и лежит в пределах от 20 Гбайт и выше. Кроме того, спецификацией АРМ часто задаются такие параметры, как наличие в составе аппаратного обеспечения особых требований к видеокартам, требование наличия сетевой карты (при коллективной работе) и другие.
Необходимо отметить, что современные системные блоки, как правило, представляют собой сборные решения примерно одинакового качества и цены. В связи с этим, требования поставщиков АРМ к комплектации его brand-name компьютерами, как правило, не выдвигаются.
Короче, про мониторы, клавиатуры и системники все всё знают, тут просто побольше инфы, чтобы если простой вопрос попался можно было понтануться
