47. Как выполняют соединения проводов вл
При соединении и ответвлении медных и алюминиевых жил проводов и кабелей применяют газовую пропан-воздушную или пропан-кислородную, термитную и электрическую сварку, пайку, опрессовку, а также механические способы соединения с помощью сжимов и зажимов. Выбор способов соединения и ответвления зависит от напряжения, материала жил и их сечения, требований по надежности установки, а также наличия соответствующего оборудования и материалов.
При пропан-воздушной и пропан-кислородной сварке применяют сжиженные топливные газы: бутан, пропан или их смеси. Состав поставляемой смеси зависит от температуры окружающей среды.
Пропан-воздушную сварку ведут с применением горелок инжекторного типа с дежурным пламенем. Для пропан-кислородной сварки используют горелки типов Г2 и ГЗ со специальными наконечниками и мундштуками.
При термитной сварке применяют муфели, спрессованные из порошкообразного магния и окалины со связывающим материалом. Внутрь муфеля вставляют стальную втулку—кокиль и при сварке встык два алюминиевых колпачка или две втулки, которые служат для защиты поверхности жил от соприкосновения с кокилем. Термитный муфель воспламеняют специальной термитной спичкой. В результате горения термита развивается температура около 2800 °С. После сгорания образуется твердый шлак губчатой структуры, который легко скалывается.
При электросварке соединение и ответвление жил проводов и кабелей в основном выполняют методом сварки контактным разогревом, основанным на выдлении теплоты в месте контакта угольного электрода со свариваемыми жилами или же угольных электродов между собой при прохождении по ним тока. Дуговая сварка для соединения и ответвления жил проводов и кабелей не рекомендуется из-за возможности поджога отдельных проволок жилы.
При пайке соединение и ответвление жил проводов и кабелей производят в нагретом состоянии расплавленным металлом—припоем с применением флюсов.
Соединение медных и алюминиевых жил проводов и кабелей опрессовкой и обжатием основано на деформации металла под давлением механических, гидравлических или пороховых прессов. Соединения и ответвления жил выполняют в гильзах, изготовленных из материала, аналогичного жиле, а медных жил сечением до. 10 мм2— с предварительным обвертыванием места соединения латунной лентой.
Сжимные соединения применяют для выполнения ответвлений медных и алюминиевых жил изолированных и неизолированных проводов. Ответвления проводами от ВЛ выполняют в плашечных сжимах.
Соединения проводов осветительной арматуры с проводами линии сечением до 2,5 мм2 выполняют в люстровых зажимах типа КЛ-2,5.
Болтовые сжимные соединения применяют также на линиях электропередачи при соединениях между собой медных, алюминиевых и сталеалюминиевых проводов в петлях, если по условиям эксплуатации предусматривается разборное соединение.

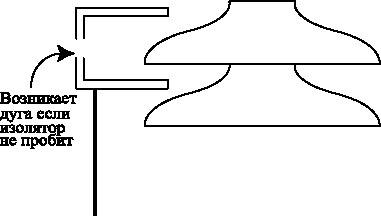

48. Как определить дефектный изолятор в подвесной гирлянде
Измерительные штанги применяются для контроля температуры, определения вышедших из строя подвесных изоляторов в гирляндах. Где для определения температуры на штангу крепится датчик. При работе нельзя касаться штанги выше ограничительного кольца. Контроль должен производиться в диэлектрических перчатках. Подъемную опору или телескопическую вышку измерительной штанги. При выявлении в гирлянде 50% неисправных изоляторов дальнейшие измерения должны быть прекращены.
