2.3.3. Этапы жизни рэс.

Ранее, при обсуждении процесса проектирования РЭС было установлено, что конструирование РЭС является только частным случаем более общего понятия проектирования. А проектирование, в свою очередь, представляет этап (часть) более общего процесса "жизни РЭС". (рис. 2.23.)

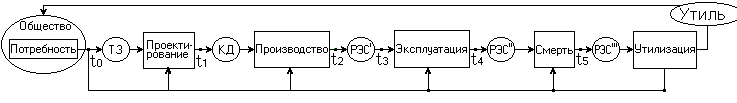

Рис. 2.23. Этапы жизни РЭС.

Из рис. 2.23. видно, что РЭС проходит различные стадии: проектирование, производство, эксплуатация. На всех стадиях общество оказывает влияние (воздействие) на РЭС. Исходным моментом жизни РЭС t₀ является момент оформление обществом потребности в данном РЭС в виде формулировки технического задания. Далее следует этап проектирования РЭС, который заканчивается подготовкой конструкторской документации на изделие. Затем наступают этапы производства РЭС и ее эксплуатации. Завершается жизнь РЭС ее "смертью". Причем "смерть" может быть физической (полный износ) или моральной (т.е. теряет свою привлекательность для общества). Далее следует утилизация РЭС.

Влияние общества выражается в установлении, во-первых, определенных требований к РЭС на каждой из стадий, во-вторых, определенных ограничений (например, трудовых, материальных, энергетических и т.д.) на процессы проектирования, производства и эксплуатации. И, в третьих, общество, его научно-технический прогресс определяют во многом момент t₃ моральной смерти РЭС (за счет рождения нового, более современного РЭС, например).

Необходимость подобного рассмотрения жизни РЭС определяется требованием правильной оценки получаемого от РЭС эффекта. Т.к. каждый из этапов может быть, и действительно на практике так и происходит, оценен своими показателями, то в общем случае наиболее удачное решение на одном из этапов (оцененное по своим этапным показателям) может не быть лучшим с точки зрения других этапов и всего жизненного пути.

Оценивают жизнь РЭС следующими характеристиками:

1. К - качество РЭС, - способность РЭС удовлетворять потребностям общества по функционированию.

2. З - затраты общества на жизнь РЭС.

З = З_пр + З_пр-во + З_э,

где З_пр - затраты на этапе проектирования,

З_пр-во - затраты на этапе производства,

З_э - затраты на этапе эксплуатации.

3. Т - задержка удовлетворения потребности общества в РЭС.

Т = t₂- t₀,

где t₂ - момент возникновения потребности в РЭС,

t₀ - момент начала эксплуатации РЭС.

Т = Т_пр + Т_пр-во,

где Т_пр - время проектирования РЭС, Т = t₁ - t₀,

Т_пр-во - время производства РЭС, Т = t₂ - t₁.

Возможны и другие показатели оценки РЭС на всем жизненном пути. Наиболее общей оценкой является эффективность жизни РЭС - Э, которая учитывает сразу затраты З, и время Т, и качество К РЭС и другие свойства. Вопрос только в том, как связать эти показатели. Общего ответа на него сейчас нет. Тем не менее, ясно, что в общем случае необходимо оценивать Э множеством показателей.

Э = {К, Т, З, …}

ПРИМЕР. Одностороннее (неполное, несистемное) понимание эффективности. "Сказка о попе и его работнике Балде", А.С. Пушкин: "… Не гонялся бы ты, поп, за дешевизною …" - Попом в описанной ситуации не учтены другие "затратные" позиции, кроме финансовой.

Оценим последствия факта наличия ряда этапов в жизни каждого РЭС.

Особое состояние объекта на каждом из этапов требует специфических знаний о нем. Так общее, системное знание о РЭС распалось на ряд частных знаний (подсистем радиоэлектроники): - системотехника, - схемотехника, - конструирование, - технология РЭС. Учтем, что вместо РЭС можно с таким же успехом анализировать и совокупность РЭС - некоторую РТС. Следует подчеркнуть, что в указанном явлении есть положительные и отрицательные стороны. Один из отрицательных моментов состоит в ухудшении эффективности Э жизни РЭС. Устранить возникший недостаток можно, в частности, используя системный подход к проектированию РЭС.

Комплексный учет наличия различных этапов жизни РЭС, требований всех этапов - проектирования, изготовления и эксплуатации - является одним из проявлений системного подхода к проектированию РЭС.
