Розрахунок ливникової системи для відливок із сірого чавуну

1.7.1 РОЗРАХУНОК СУМАРНОЇ ПЛОЩІ ПЕРЕРІЗУ ЖИВИЛЬНИКА

Розрахунок сумарної площі перерізу живильника виконуємо декількома способами, потім визначаємо середнє значення.

За способом Озанна-Діттерта визначається по формулі:

1000 G1

∑F 1 = , см²

t ρ μ √ 2 g Нр

де: G1 - маса відливки з врахуванням ливникової системи, кг

t - час заливання, с

μ- коефіцієнт витрат на гідравлічний опір форми

ρ - густина рідкого чавуну, ρ = 7,0 г/см³

g - швидкість вільного падіння, g = 981 см/с²

Hp - розрахунковий статичний напір металу, який залежить від способу

підведення розплаву до форми, см

Маса відливки з врахуванням ливникової системи (G1) визначається за формулою:

для дрібного литва G1 = (1,30 ... 1,35)*G_від;
для середнього литва G1 = (1,20 ... 1,25)*G_від;
для крупного литва G1 = (1,10 ... 1,20)*G_від

де: G_від - маса відливки, кг

Час заливання (t), визначаємо за формулою:

t = S

де: S - коефіцієнт, який враховує товщину стінки відливки

За практичними даними коефіцієнт необхідно приймати у межах:

Середня товщина стінки, мм . . . . . 2,5 – 3,5 3,5 – 8,0 8,0 – 15

Коефіцієнт S . . . . . . . . . . . . . . . 1,65 1,85 2,2

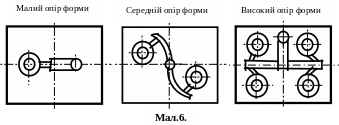

Коефіцієнт витрат на гідравлічний опір форми залежить від товщини стінки і поворотів струмину металу (мал. 6) вибирається по таблиці 31 с.47 [Л7] та приведено в таблиці 9.

Таблиця 9

Значення коефіцієнта μ

Сплав	Опір форми
Сплав	малий	середній	високий
Чавун	0,50/0,60	0,42/0,48	0,35/0,41
Сталь	0,42/0,50	0,32/0,38	0,25/0,30

Примітка: 1.В чисельнику приведені дані для сирої форми, в знаменнику - для сухої. 2.Малий опір форми – опір без повороту струмину; середній – при одному повороті струмину на 90°; високий при двох поворотах струмину на 90°.

Для складних, тонкостінних відливок μ = 0,3 - 0,5.

Для крупних товстостінних - μ=0,7-0,8.

Розрахунковий статичний напір металу визначаємо за формулою:

Нр = Н - Р²/2С

де: Н - висота опоки, см

С - висота відливки, см

Р - висота відливки від місця підведення розплаву у форму, см
