Лекция 4 (16.03.2011) Поточные методы организации работ Ритмичные потоки

Ритмичный поток – это такой поток, в котором каждая работа на каждом фронте выполняется с одним ритмом.

Ритм потока – время выполнения работы на одном фронте.

Пусть имеется 4 работы, у которых ритмы работы:

r_А=r_Б=r_В=r_Г=r=3

ритм потока – r

число видов работ – m = 4 (А, Б, В, Г);

число фронтов – n = 4 (I, II, III,IV).

Т1 – сумма периодов развертывания работ,

Т2 – продолжительность последней работы.

Определить продолжительность выполнения всего комплекса работ на четырех фронтах

Для этого построим график в системе ОФР

_{Ритмичные потоки были разработаны и внедрялись начиная с 30-х годов при строительстве жилых зданий, но они не получили широкого применения т.к. в производственных условиях приходится обеспечивать одинаковую интенсивность работ, выполняемых различными бригадами.}

_{Эти потоки имеют только теоритическое значение. Наиболее жизнеспособными являются разноритмичные потоки (кратноритмичные), которые подразделяются на расходящиеся и сходящиеся.}

Расходящиеся разноритмичные потоки

В таких потоках ритм каждой последующей работы больше ритма предыдущей.

rA<rБ<rВ<rГ

число фронтов n= 4

Т1 –сумма периодов развертывания работ,

Т2 – продолжительность работы Г.

Общая продолжительность равна сумме ритмов работ без последней плюс продолжительность последней работы.

Сходящиеся потоки

В таких потоках ритм каждой последующей работы меньше ритма предыдущей

r_A>r_Б>r_В>r_Г

число фронтов n = 4

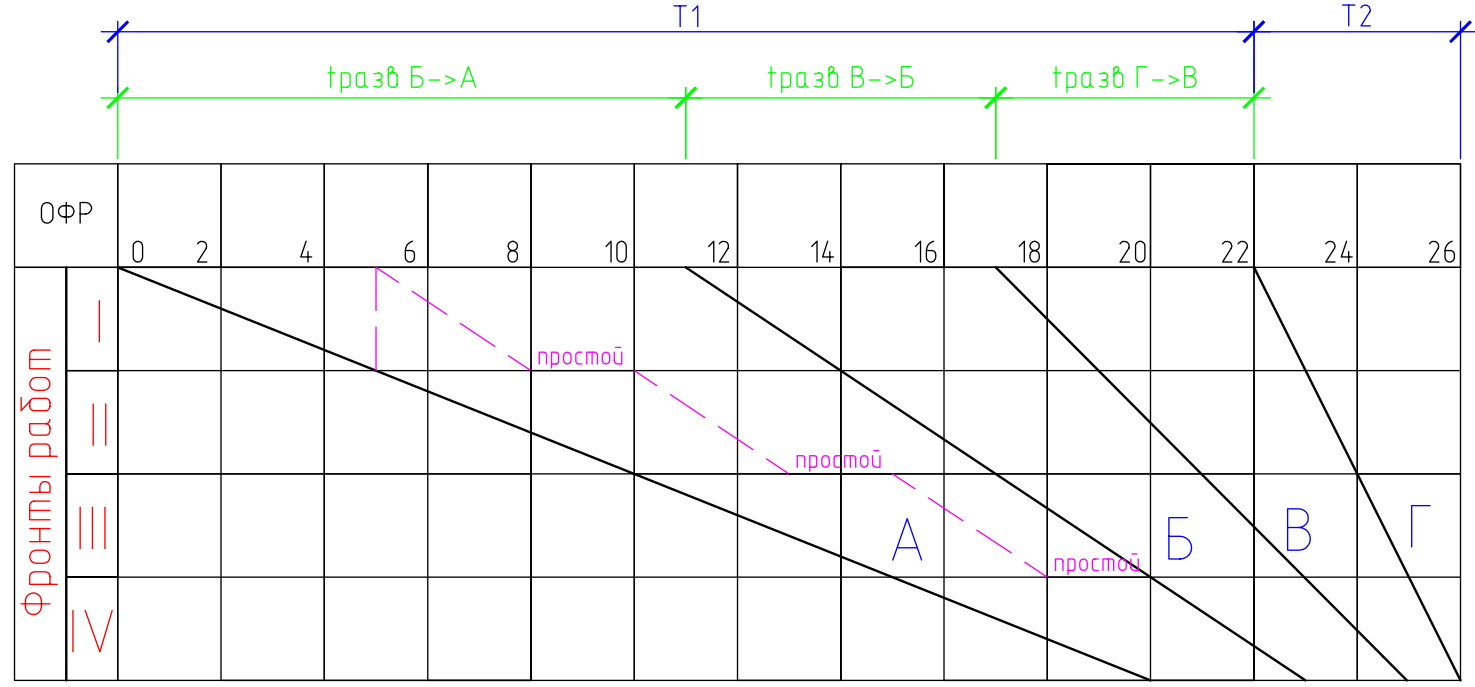

Для определения начала работы Б, которая бы обеспечила непрерывную работу бригады Б, рассчитаем период развертывания. Для этого исходные данные представим в виде матрицы 4х4

Продолжительность комплекса работ в сходящемся потоке равна суме продолжительностей развертывания всех кроме последней + продолжительность последней.

Период развертывания – время, на которое необходимо сместить начало последующей работы по отношению к началу предыдущей; при этом он должен обеспечить:

1. непрерывную безпростойную работу,

2. максимальное сближение частных потоков (отдельных работ),

3. на одном фронте – 1 работа.

Период развертывания равен продолжительности предыдущей работы на первом фронте + максимальное значение суммы разностей одноранговых работ.

Лекция 5 (30.03.2011) Формирование и расчет неритмичных потоков

Расчет неритмичных потоков достаточно сложен. В 50х годах их расчитывали приводя к кратноритмичным потокам (усредняли), но приближенный метод не давал требуемой точности.

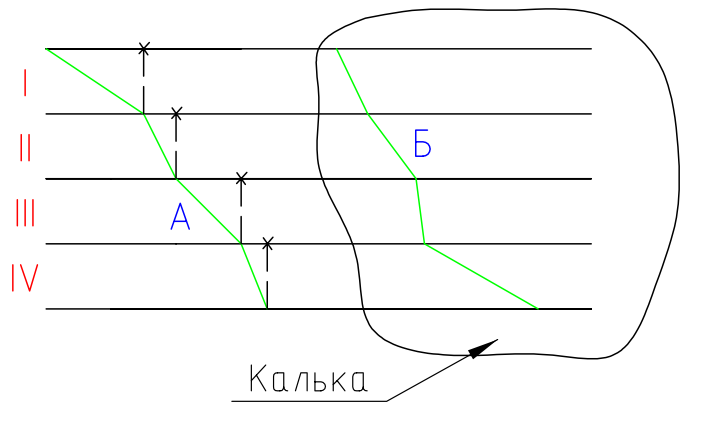

Впервые методику определения продолжительности работ неритмичного потока предложил в 1946 году В.В.Чихачев – графический метод: на циклограмме изображается первая работа, следующая работа в том же масштабе изображается на кальке. Этот график на кальке перемещался параллельно горизонтальной оси до пересечения с одной из точек на графике первой работы (точки сближения). Затем график с кальки переносился на рабочий чертеж календарного плана. Метод точен, но трудоемок.

Еще один способ определения продолжительности работ неритмичных потоков – способ их приведения к ритмичным работам путем усреднения. Такой метод имеет маленькую точность.

В 1972 г. В.А. Афанасьев предложил аналитический метод расчета неритмичных потоков с НИР и НОФ.
