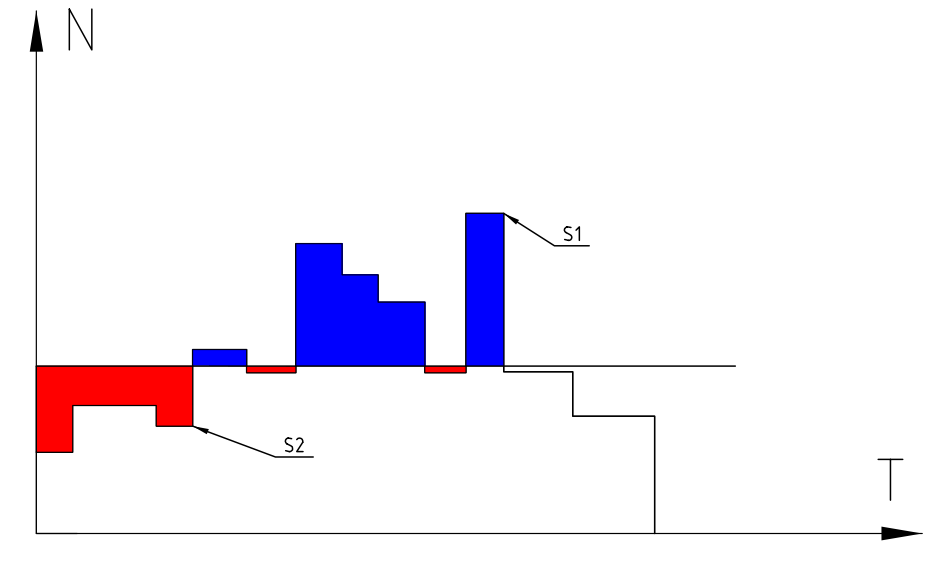

Лекция 13 (04.10.2011) График движения рабочих
Строится с целью получения исходных данных для расчета элементов стройгенплана (по максимальному количеству рабочих в сутки/смену, рассчитываются временные здания, водопровод). Является оценкой качества календарного плана (строится в том же масштабе времени, что и календарный план.
График движения рабочих строят для работ в 1 смену и работ в сутки.
kн - коэффициент неравномерности
Q - трудоемкость(чел/дн), Т – продолжительность (дн)
Если разные работы выполняются в разное число смен в сутки, то надо рассчитывать 2Nср и 2 kн:
к ≤ 1,5 ÷ 1,8 – жилое строительство
к ≤ 2,0 ÷ 2,5 – промышленное строительство.
На графике движения рабочих не желательны «пики», так как:
нерациональность использования временных бытовых помещений: (их надо привезти, подключить; увеличение периметра)
нерациональность использования фронтов работ.
С теоретической точки зрения можно выделить несколько графиков движения рабочих:

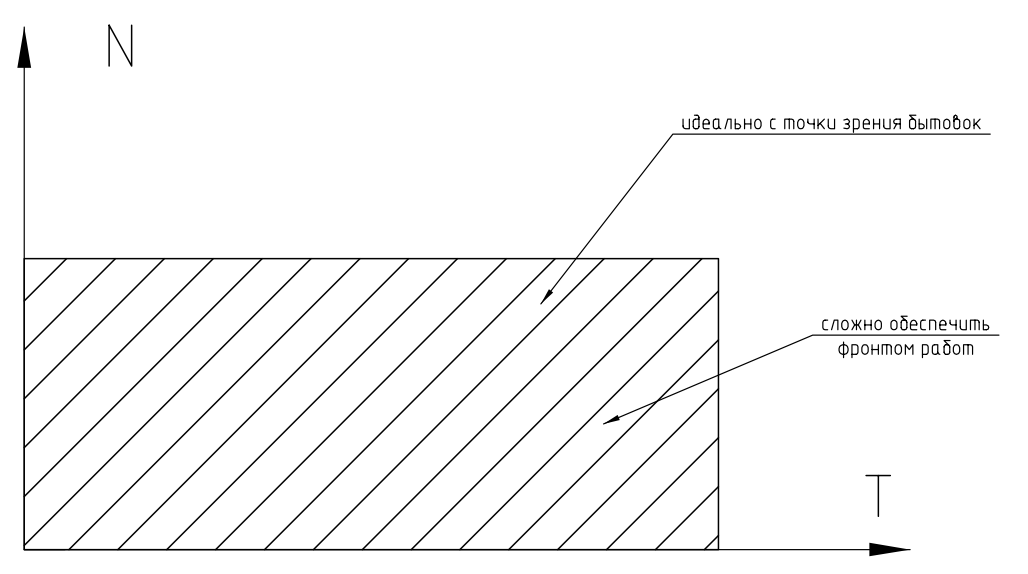

1)
«+»: Лучшая организация работ по организации (обеспечение материалами, оснасткой и тп)
«»: Только достигли max, как нужно сворачиваться. Не рационально использованы ресурсы.

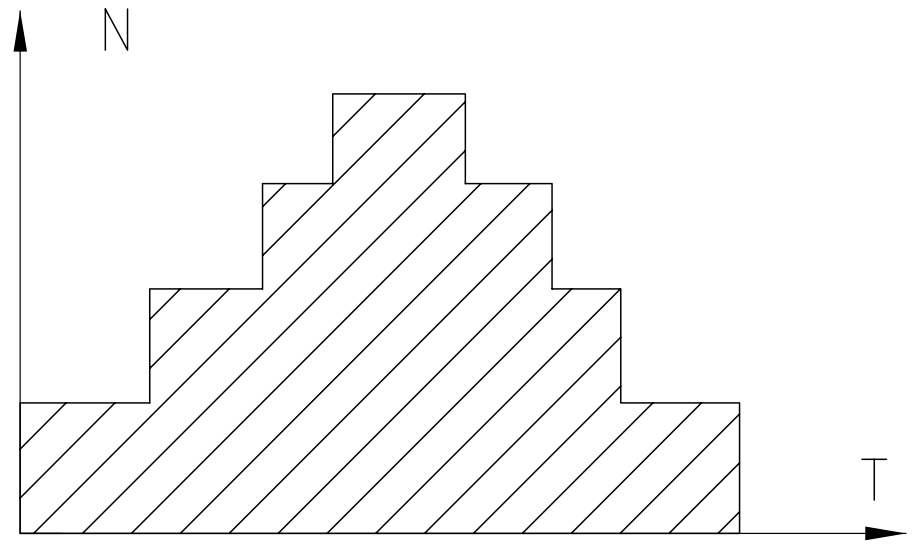

2)
3)
Коэффициент неравномерности стремится к единице. Преимущества: и временные здания используются в должной мере и фронты заняты нормально.
Надо стремиться к 3-ей схеме (в реальной жизни редко).
Организация календарного плана с целью уменьшения коэффициентов неравномерности на ГДР осуществляется за счет:
изменения интенсивности выполнения работ (увеличение или уменьшение количества рабочих в бригаде)
за счет осознанного смещения сроков начала отдельных видов работ
за счет неучтенных и прочих работ
Проектирование стройгенплана.
Виды СГП:
В составе ПОС разрабатывается общеплощадочный СГП М 1:500. Если элементы строительного хозяйства располагаются за пределами строительной площадки, разрабатывается ситуационный план 1:5000, 1:2000
В составе ППР разрабатывается объектный стройгенплан М 1:200 (как правило – на подготовительный и основной период работ). В общем случае СГП – это план безопасной организации строительной площадки, на котором показаны существующие здания, сооружения, коммуникации, дороги, проектируемые здания и возводимые, временные ЗиС, коммуникации, складское хозяйство, электрическое хозяйство и др. элементы строительного хозяйства.
Принципы разработки СГП.
Решения СГП должны удовлетворять требованиям производства СМР, должны обеспечивать бытовые нужды строителей
Решения СГП должны быть рациональными, экономичными, для этого:
макс. Использование инвентарных зданий, сооружений и устройств
мин. Протяженность временных дорог и коммуникаций
предусматривается возможность использования ЗиС вспомогательного назначения для нужд строительства
используются временные дороги на трассе постоянных без устройства дор. покрытия
Решения СГП должны удовлетворять требованиям действующих норм по технике безопасности, производственной санитарии.
