3.Ленточные фундаменты для многоэт.Зданий.

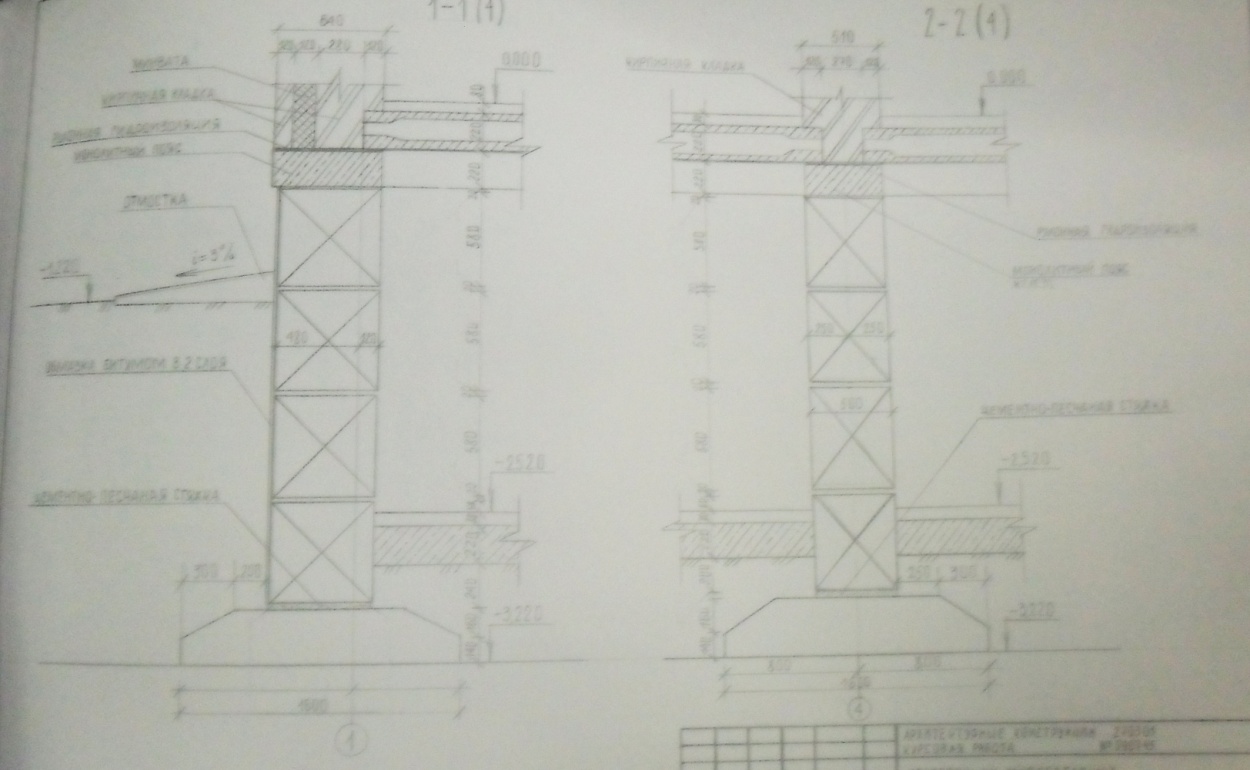

Ленточные фундаменты состоят из фундаментных блоков и фундаментных подушек.

Высота подушек: 300 и 500, длина-1200 и 2400. Ширина: от 800 до 3200.

Подушки устанавливаются под все стены, кроме перегородок.

Под лифт предусматривается фундамент плитного типа.

Между обычным фундаментом и фундаментом для лифта зазор 20 мм.

Прерывистые фундаменты- расчетная величина.

Между фундаментными блоками обязательно должны быть сетки.

Блоки по ширине: 300, 400, 500, 600. Основной блок : 600, доборный: 300.

Монолитный пояс от 100 до 200 мм в высоту, по всему контуру стен, он может выступать за стену. Под внутреннюю стену - одинаково со стеной.

Железобетон должен быть проармирован. Арматура А400 (А3) Стержни диаметром не менее 10 (12)

Связи либо базальтовые, либо оцинкованные.

Шаг укладки: 600

Гидроизоляция: обмазка битумом за 2 слоя.

БИЛЕТ № 2 1.Конструктивн.системы ( оболочковая,ствольная,комбинированная)

Ствольная система

В ствольных конструктивных системах вертикальными несущими конструкциями являются стволы, образуемые преимущественно стенами лестнично-лифтовых шахт, на которые непосредственно или через распределительные ростверки опираются перекрытия. По способу опирания междуэтажных перекрытий различают ствольные системы с консольным, этажерочным и подвесным опиранием этажей (рис. 5).

Рис. 5. Ствольные конструктивные системы (с одним несущим стволом)

а , б — консольные; в , г — этажерочные; д, е — подвесные

1 — несущий ствол; 2 — консольное перекрытие; 3 — консоль высотой в этаж; 4 — консольный мост; 5 —ростверк; 6 — подвеска

Ствольные конструктивные системы рекомендуется применять при строительстве зданий, в которых необходимо свободное пространство под зданием, а также при сложных инженерно-геологических условиях.

 Ствольно-блочная система (СБС) представляет собой стволы жесткости с опертыми на них или подвешенными к ним объемными блоками.(блок-этажами).

-зд-я с многоэтажн.группами блоков, которые устанавливаются на консольные платформы, опирающиеся на стволы или подвешиваемые к стволам.

-зд-я из консольных блоков, закрепленных на стволе жесткости

-зд-я из спаренных консольных блоков, соединенных арматурой в мостовые балки секции, к-е опираются на стволы и торцевые стены.

-зд-я с опиранием блоков на мостовые пролетные кострукции в виде балок и ферм

Зд-я с подвешиванием консольных блоков наклонными тягами к стволам.

2. Балки и фермы. Рамы и арки.

Балки и фермы работают автономно в своей вертикальной плоскости и передают нагрузку на свои опорные конструкции (стены или колонны)

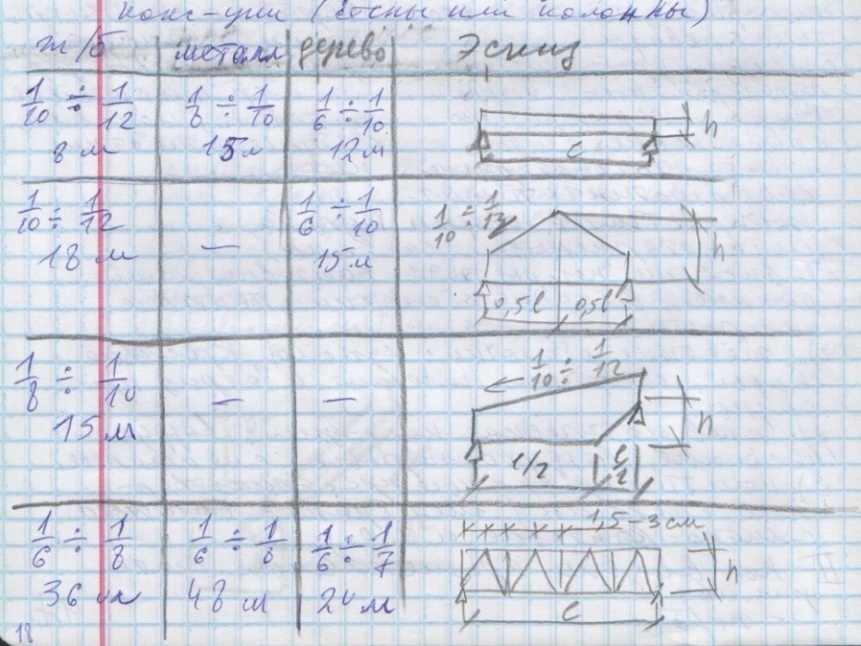

Предварительно напряженные ж/б балки бывают таврового или двутаврового сечения. Балки располагают на расстоянии 6 м друг от друга. По балкам укладываются сборные ж/б панели. Есть еще коробчатый сборный жб настил укладывается с пролетами 12,15 и 18м. профили в фермах соединяются на сварке металлическими накладками-косынки. Жб фермы изготовляют из етона класса В25-В40. По верхнему поясу ферм размещают панели шириной 3 м, что обеспечивает передачу нагрузки от крупнопанельных плит покрытий к узлам фермы и исключает местный изгиб. Дли обеспечания устойчивости ферм применяют следующие мероприятия:

• При покрытии из жб кровельных панелей уложенных по фермам их приваривают через закладные элементы к верхним поясам ферм.

• Узлы нижних поясов крайних и средних опор ферм соединяют между собой распорками, устанавливаемых параллельно продольной оси покрытий и диагонально связям из уголков

• Верхние и нижние узлы крайних и средних ферм соединяют между собой диагональными растяжками, которые вместе с распорками соединяют нижние пояса ферм и жбпанел. приваренными к верхним поясам, создают жесткие диски в вертикальных плоскостях, приходящих через узлы верхних и нижних поясов.

• Если на поверхность ферм укладываются металлические настилы все верхние пояса между собой соединяются диагональными дополнительными распорками или растяжками.

Деревянные фермы изготовляют избрусьям квадратного сечения со сторонами 1/50-1/80 пролета. Сжатые элементы чаще всего прямоугольного сечения, растянутые элементы выполняют из двух досок или металлических затяжек с нарезкой на концах с применением гаек и подкладочных шайб. Деревянные фермы расп. Деревянными раскосами, связями и кровельными настилами.

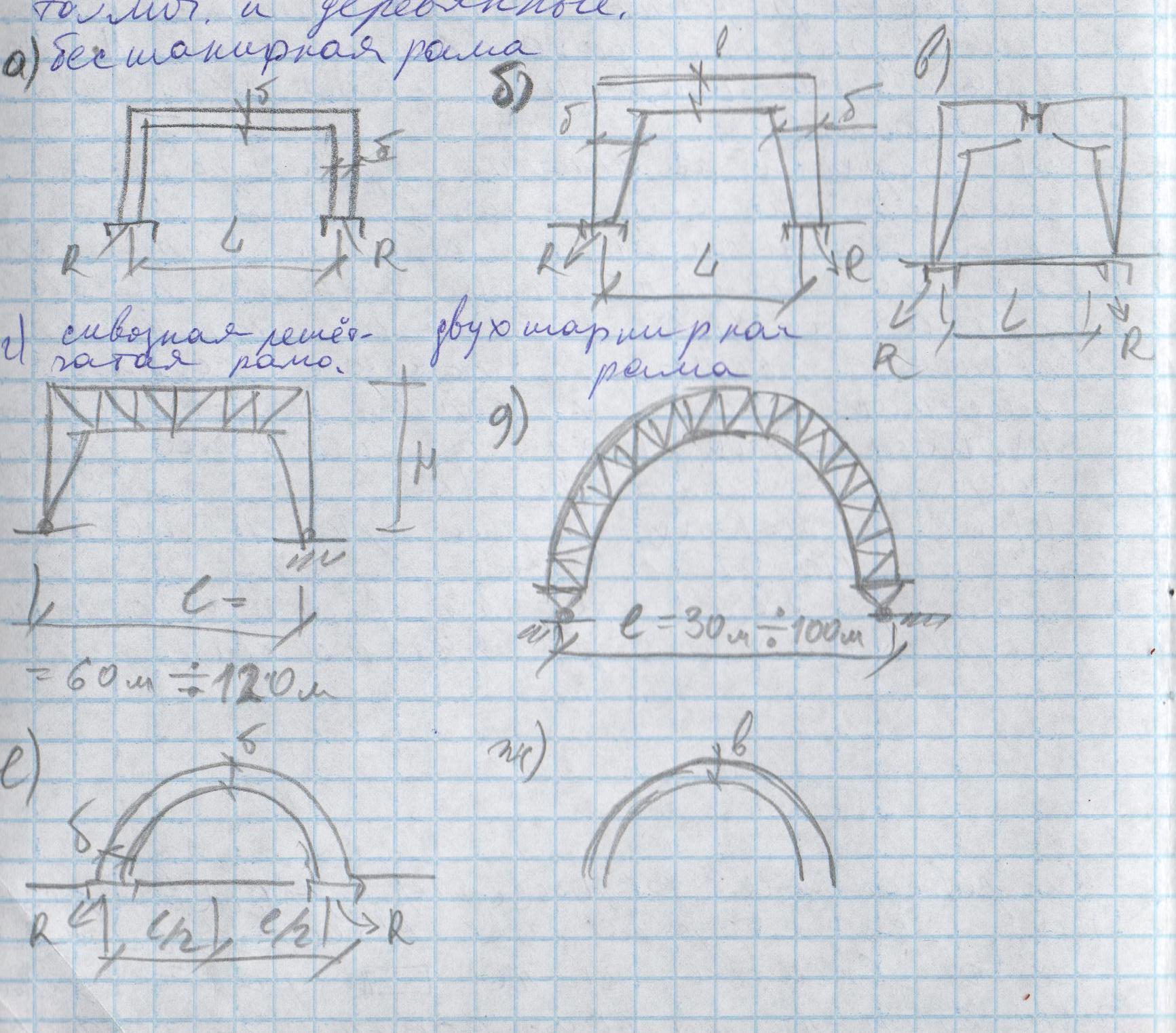

Рамы и арки передают на опорные элементы не только вертикальные опорные реакции, но и возникающие в конструкции распорные усилия. Рамы и арки представляют собой плоскостные без шарнирные, двух шарнирные и трех шарнирные распорные конструкции, опираемые на фундамент развитый во внешнюю сторону рамы или арки. Рамы и арки бывают сплошные, решетчатые, а по материалу жб, метал.и дерев.

Арки и рамы не имеют достаточной жесткости. При проектировании необходимо принимать мероприятия обеспечивающие продолжительную устойчивость покрытия. Для рам такими мерами могут служитьзамоноличивание покрытий путим установки диафрагм жесткости в ряде пролетов перпендикулярно плоскости рамы

Для арочных покрытий достаточно установка на внешней плоскости рам жестких панелей соединяющих несущие арки.

Жб рамы и арки с пролетами до 40 м выполн в 2-тавр сечения с ребрами жесткости при больших пролетах решетчатыми.

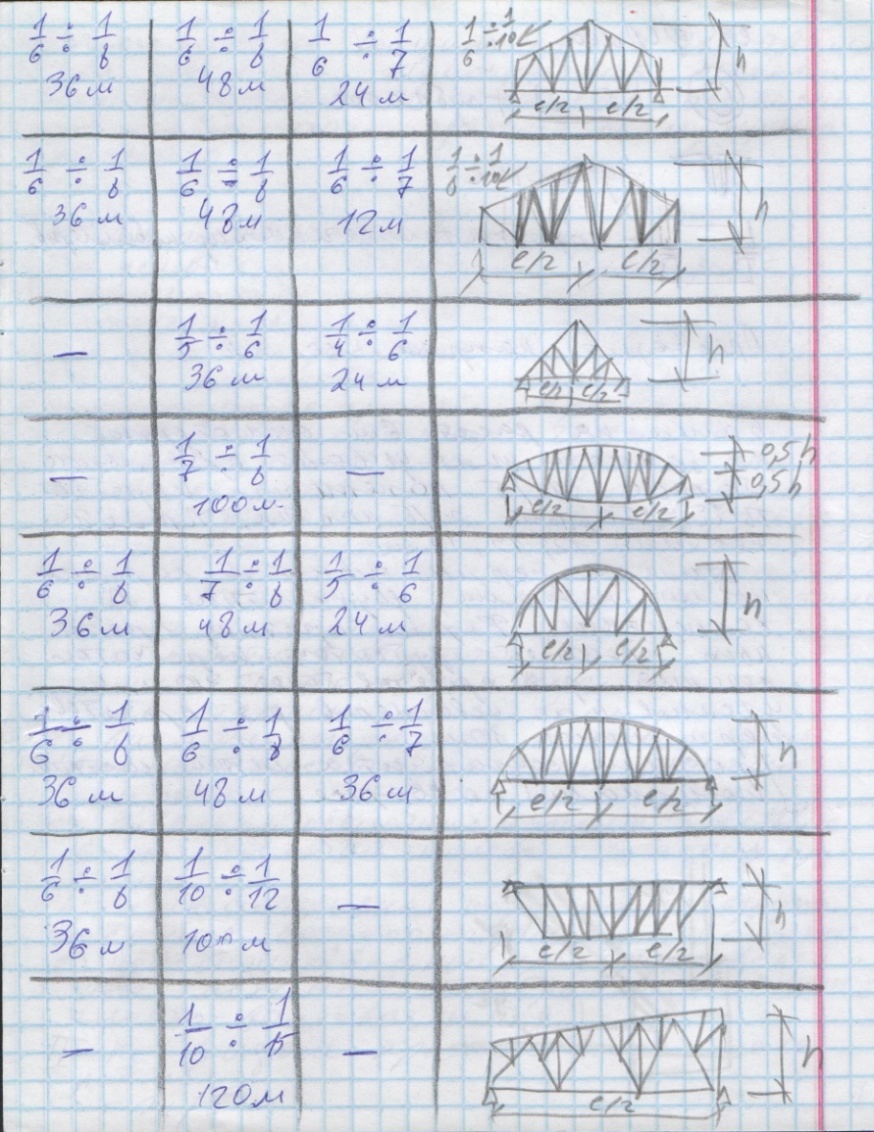

Металлические рамы и арки выполняют сплошными и реш. сечения.высоту сплошного сечения ригеля и рамы примен.1/25-1/30 длины, решетчатой рамы 1/50-1/80 длины, для решетчатых арок 1/30-1/60 длины.

Сечение арок из клееной древесины бывают прямоугольные, 2 тавр, коробчатые. Предельные пролеты для рамы и оболоч. 30м, для арок 40м.
