3. Фундаменты гражданских зданий. Особенности проектирования.

Фундаменты - подземная конструктивная часть здания, которая воспринимает усилие от вышележащих конструкций и передает их основанию.

Фундаменты подвергаются статическим, динамическим, силовым и несиловым воздействиям.

Статическая нагрузка: нагрузка от собственного веса, неизменяемая или длительно неизменяемая.

Боковое давление грунта, неравномерные деформации основания.

Динамическая нагрузка: ветровые нагрузки, сейсмические, вибрационные. Гидростатическое давление- давление от высокого стояния грунтовых вод, воздействие пучинистых грунтов.

Несиловая нагрузка: Воздействие грунтовых вод от растворимых в них химических агрессивных примесей, перемена температуры по высоте фундамента и его толщине.

-По нагрузке фундаменты бывают:

  1. Центрально-сжатые – фундамент под внутренние стены

  2. Внецентренно-сжатые – под наружные стены.

- фундаменты:

1. Глубокого заложения

2. Мелкого заложения

- По способу опирания на грунт:

1. Опираются на естественное основание

2. На искусственном основании (полностью убирается грунт и выполняется большая песчаная подушка- 1м)

- По типу конструктивного решения:

1. Ленточные

2. Столбчатые (стаканного типа)- под колонну.

3. Плитного типа - для «Аркоса» с подколонниками.

4. Свайные

-По способу изготовления:

1. Сборные

2. Монолитные: А. Бутовые

Б. Бутобетонные

В. Бетонные

Г. Ж/Б- для многоэтажек.

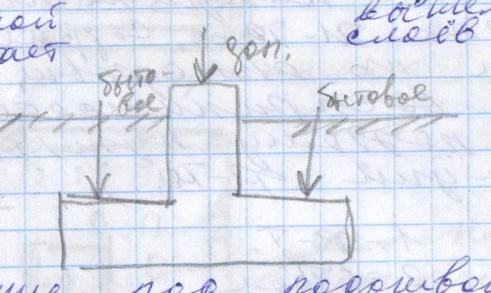

Грунты оснований под подошвой используют два вида давления: бытовое и дополнительное.

Бытовое - это давление от веса вышележащих слоев грунта.

Дополнительное - давление от веса здания.

Бытовое с глубиной увеличивается, дополнительное - уменьшается.

Даление под подошвой фундамента распределяется неравномерно.

Билет №15.

1. Сборно-монолитный каркас Аркос. Конструктивные решения наружных стен.

Аркос – универсальная открытая архитектурно-строительная система, позволяющая возводить жилые дома и общ. здания со сборно-монолитным каркасом. (Разработан в р. Беларусь).

Наружные ограждающие конструкции предусмотрены в виде поэтажно опертых или навесных на каркас стен, воспринимающих ограниченную механическую нагрузку только в пределах этажа и обеспечивающих наиболее эффективную тепловую защиту здания. Наружные стены, как правило, выполняют в виде кладки из различных штучных изделий (вибропрессованный кирпич, блоки из ячеистого бетона, керамики и др.) поэтажно опертыми на диски перекрытий. Они могут быть однослойными и многослойными.

В домах данной серии наружные стены можно выполнять из любых малопрочных местных материалов, удовлетворяющих всем необходимым требованиям (пожарной безопасности, морозостойкости и др.)

В основу каркаса положено конструктивно-планировочная сетка с модулем 300 мм. Шаг колонн от 2,7 до 7,8 м. каждое здание высотой 5 этажей и больше требует вертикальных диафрагм жесткости, которые совмещают с ограждением лестнично-лифтовых узлов и др. транспортных систем.

Варианты расположения наружных стен к линии колонны:

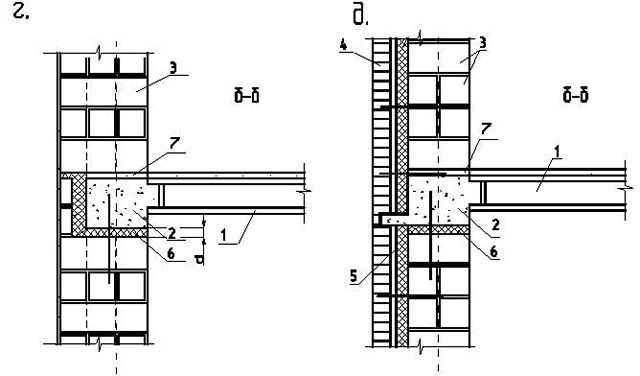

Узлы сопряжения поэтажно опертых наружных стен с дисками перекрытий
