ЛАБОРАТОРНА РОБОТА №4

Розспорядження снарядів, що містять гексоген

1 Технологічна частина

1. Характеристика осколково-фугасного снаряду калібру 152

Осколкові, осколково-фугасні і фугасні снаряди звичайно називають гранатами (рис. 1.1).

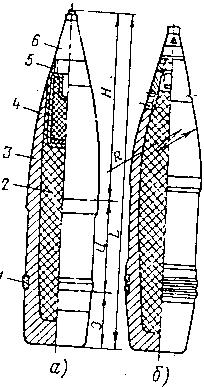

Рис. 1.1 – Пристрій гранат

а — граната з додатковим детонатором;

б — граната без додаткового детонатора;

1 — ведучий пасок; 2 — вибухова речовина: 3 — корпус: 4 — запальна склянка з додатковим детонатором; 5 — привинтная голівка; 6 — вибухник

Снаряди цього типу серед інших типів снарядів є найпоширенішими і найбільш простими по пристрою. У самому загальному випадку снаряд складається з корпуса, привинтной голівки, спорядження, додаткового детонатора, паски що веде і вибухника. Снаряди великих калібрів можуть мати ввинтноє дно. При відсутності привинтной голівки і ввинтного дна снаряд називається щільнокорпусним.

Снаряди мають наступні частини:

• верхню частину (вершину), саму верхню крапку снаряда з угвинченим

вибухником;

• циліндричну частину, що йде від верхнього центруючого стовщення до

нижньої крайки канавки пасок (Ц);

• головну частину, що йде від вершини до перетину, де починається, верхнє

центруюче стовщення (Н).

Формулу головної частини корпуса характеризує: радіус окружності (R), яким вона утворена. Частка окружності, що робить форму головної частини, називають оживалом, а саму форму — оживальной. Чим більше радіус оживала, тим більш велику висоту має головна частина снаряда. Повна довжина (L) сучасних снарядів, стабилизуємих у польоті обертанням, у залежності від типу снаряда, може знаходитися від 2,8 до 5,5 калібрів. Довжина головної частини коливається від 1 до 3,5 калібрів, а радіус її обрису (оживала) — від 1 до 1,5 калібрів, довжина циліндричної частини — від 1,3 до 2,9 калібрів і довжина запаскової частини — не більш 1 калібру.

Снаряди споряджаються могутніми вибуховими речовинами типу тротилу чи його сплавів з гексогеном. У воєнний час вони можуть споряджатися сурогатними вибуховими речовинами.

1.2 Характеристика суміші гфа

ГФА – гексоген флегматизований з алюмінієм, отриманий шляхом дроблення А-IX-2

Продукт являє собою однорідну сипучу крихту сіро-сталевого кольору. За фізико-хімічними показниками суміш продукту повинна відповідати нормам приведеним нижче:

• розмір шматків (крихти) для виготовлення порошкоподібних промислових вибухових речовин, не більш – 3,2 мм;

• для виготовлення шашок-детонаторів та зарядів методом пресування, не більш – 10 мм;

• для виготовлення шашок-детонаторів методом кускового заливання 5 –20мм;

• для виготовлення гєпорів, не більш 6 мм;

• Масова частка вологи і летучих речовин не більш 0,10 %.

Таблиця 1.3 – Неконтрольовані вибухові і фізико-хімічні характеристики

утилізованого продукту

Назва параметра

Параметр

Теплота вибуху, ккал/кг Кисневий баланс, % Бризантність, мм Фугасність за ДСТ 4546, см3 Швидкість детонації, км/с Температура плавлення, 0С Температура спалаху, 0С Обсяг продуктів вибуху, л/кг у тому числі кількість отрутних газів у перерахуванні на умовний окис вуглецю, л/кг Чутливість до удару за ДСТ 4645: частота вибухів у приладі №1 нижня межа в приладі №2, мм Нижня межа чутливості до тертя на приладі К–44–lll, кгс/см2 Мінімальна енергія запалювання пилєповітряній суміші, Дж Питомий об'ємний електричний опір, Ом м Тротиловий еквівалент

1550 –49,3 22 530 7,9 201 207 750 135-145 28 100 3000 1,3 10–3 6,3 1012 1,55
