8. Проектирование сторойгенплана.

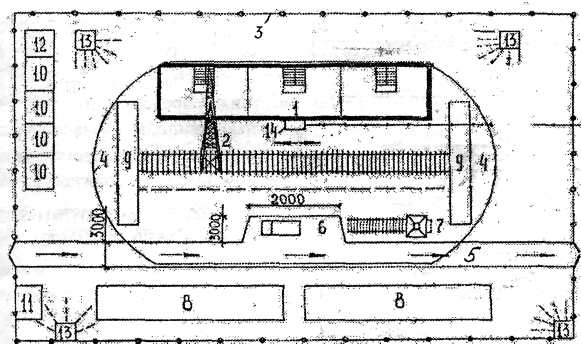

Стройгенплан - это один из важных разделов ППР на строительство объекта. Выполняется в виде рабочего чертежа с необходимыми расчетами и обоснованиями, представленными в пояснительной записке.На стройгенплане в заданном масштабе представлена территория рас­четных размеров, оборудованная техническими средствами для строитель­ства объекта. Она включает в себя строящийся объект, монтажный кран, временные дороги, места складирования материалов, конторско-бытовые помещения, оборудование для временного энергоснабжения, ограждение по периметру строительной площадки и другие элементы.Полнота разработки стройгенплана зависит от того, для какого техно­логического проекта он составляется. Наиболее сложным для проектиро­вания и важным для оперативного управления строительством объекта яв­ляется общеплощадочный стройгерплан в составе ППР. В дальнейшем при составлении технологических карт выполнения конкретных циклов работ общеплощадочный стройгенплан корректируется. Материалы открытого хранения складируются в рабочей зоне мон­тажного крана. Потребная площадь складирования определяется расчетом:F=(Glq)kk₁ где G -нормативное количество материалов, подлежащее хранению (на 1 этаж или для бесперебойной работы бригад в течение 10 дней); q — норма складирования на 1 м² ; к=1,5 - коэффициент, увеличивающий площадь за счет технических разрывов; к₁=0,9 - коэффициент одновременного использования территории.Установка конторско-бытовых помещений предусматривается за пре­делами зоны монтажных кранов. Временное электроснабжение проектиру-I ется на опорах (за пределами рабочей зоны крана) и кабельное (в рабочей I зоне крана). Временная дорога для строительного автотранспорта, разгру­зочные площадки проектируются внутри периметра рабочей зоны крана. Порядок расположения стройматериалов и конструкций на складе опреде­ляется из условия рациональности последующей транспортировки их в проектное положение. Стройгенплан в период сбора исходных данных и после разработки подлежит согласованию с организациями, чьи коммуни­кации расположены на территории или вблизи стройплощадки, в том числе с администрацией района, энёргосбытом и инспектором гостехнадзора. 1 — строящийся дом; 2 - башенный кран; 3 - ограждение стройплощадки; 4 - рабочая зона крана; 5 - временная дорога; 6 - разгрузочная площадка; 7 - при­емка и дозирование кладочного раствора; 8 - навесы; 9 - открытые склады материалов; 10 - бытовые помещения для рабочих; 11 - про­ходная; 12 — Помещение прораба; 13 - прожекторы; 14 - распредели­тельный щит электроэнергии

.

9. Особенности строительства зданий и сооружений на заторфованных территориях.

Торфяные отложения занимают 70% территории. Т.О.-результат гниения растительных остатков в условиях влажной среды и недостатка кислорода. Т. О. отличаются стойкостью разложения от 5-60%, характеризуются влажностью, несущей способностью, плотностью, деформативностью. По несущей способности не пригодны для проектирования оснований зданий, подземных коммуникаций, сооружений из-за низкой несущей способности и деформативности. В тоже время при строительстве объектов часть элементов передают нагрузку на торфяные грунты, при этом учитывается и несущая способность и деформативность. Несущая способность д.б. 1 кг на см³ и сжимаемость 150 мм за весь период эксплуатации. В естественном состоянии без пригрузки торфяные основания д.б. уплотнены расчетным слоем песка для улучшения физико-механических характеристик грунта.

Методы уплотнения:1. слоем песка производится на новых территориях методом гидронамыва. 2.сухая отсыпка территории при небольших размерах площадки, подвозка песка и разравнивание бульдозером(при благоустройстве территории, сдаче объектов в эксплуатацию, образовании строительной площадки).

При строительстве наличие Т.О. создает проблемы технического характера.

Методы обеспечения движения машин в котловане (рис1)

PF=PnpF. P*2b=Pnp(2b+2hn) hn=

W=300-1600%- высокая влажность. При проектировании методы определения упрощены, а именно определяется только 1 показатель. Для этого в полевых условиях отбираются образцы ненарушенной структуры

W= масса воды в образце/ масса сухого образца*100%

=G/V
