32 Возведение кирпичных зданий. Расчёт количественного, профессионального и квалифицированного состава комплексной бригады.

Численные составы звеньев и необходимую квалификацию рабочих-монтажников, плотников, бетонщиков, изолировщиков и такелажников определяют по соответствующим разделам ЕНиР и уточняют с учетом трудозатрат и плановых сроков выполнения работ.

Определение количества каменщиков начинают с организации рабо- чего места каменщика на разных конструктивных участках стены. Рабочее место каменщика или звена (чаще всего из двух рабочих) - это участок стены (делянка) и часть подмостей, где находятся материалы и рабочие который обслуживается башенным или стреловым краном.

Как было обосновано выше, каменщик в пределах делянки выкладывает за смену участок стены на всю высоту яруса. В этом случае объём выкладываемой кладки:

где h - высота яруса;

а - толщина стены (раздельно наружной и внутренней); / - длина делянки (раздельно при кладке наружных и внутренних стен); к— коэффициент, учитывающий наличие оконных и дверных проемов; t_e - производительность смены в час; Н_вр - норма времени в чел./ч по ЕНиР для кладки единицы объёма стены

ной толщины и сложности;

Нвыр - соответствующий норме времени (Н_вр) объём кладки, м³; N~ количественный состав звена каменщиков. Откуда длина делянки звена каменщиков

l=t_cH_BupN/hakH_Bp.

Наиболее рационально комплектовать звенья "двойки", что облегчает

труд рабочего, обеспечивает более высокую производительность труда за счет разделения обязанностей в звене, способствует повышению квалифи­кации каменщиков. Это наглядно подтверждается при сравнении выработ­ки на одного рабочего в зависимости от состава звена [7]: каменщик-одиночка выкладывает 40Q..500 кирпичей в смену, "двойка" - 80Q..1100 кирпичей в смену. Поэтому при организации каменных работ необходимо комплектовать звенья "двойки" (один - рабочий - подсобник 3-го разряда, второй-ведущий каменщик 4—6-го разряда)Количество звеньев определяется по формулам:

где - периметры наружной и внутренней стен и защитной стенки в пределах захватки соответственно;

- Длина делянки звена каменщиков при кладке наружной, внут­ренней и защитной стенки соответственно.

Общее количество каменщиков в составе комплексной бригады на

данном здании:

Бригадиром комплексной бригады назначается наиболее квалифици­рованный рабочий из числа каменщиков, обладающий организаторскими способностями, умеющий читать строительные чертежи. Кроме того, на­значаются бригадиры смен, руководители звеньев. За руководство брига­дой бригадир получает доплату.

33. Возведение кирпичных зданий.Проектирование стройгенплана.Привязка башенного плана.

Технолог.проектирование выполняется подрядной проектной орг-цией. Основанием для разработки докум-ции явл-ся утвержденная проектом документация.

Технолог.проектирование-мероприятие по выполнению работ в заданные сроки с необходимым кач-вом работ согласно проекта и норм и СНиП с min расходом ресурсов при соблюдении требований по безопасности труда.

Проекты, проектирование по технике проектирования определяются по СНиП3.01.01-85

1. Технолог.карта(-разработчик;-исполнитель работ;-объем работ;-комплекс отдельных строительных работ;-цикл работ;-согласование и утверждение(гл.инженер))

2.ППР(-разработчик-ген.подрядчик;-объем работ;-строительство и ввод в эксплуатацию отдельного объекта;-согласование и утверждение со всеми организациями)

СОСТАВ ППР:1.Строй.генплан.2.График производства работ3Графики поставок материалов и конструкций,оборудования4Мероприятия по технике безопасности5ТЭП(продолжительность работ,трудоемкость)6Чертежи на возведение временных зданий и сооружений(конструкция забора, закрытые склады,т.д.)

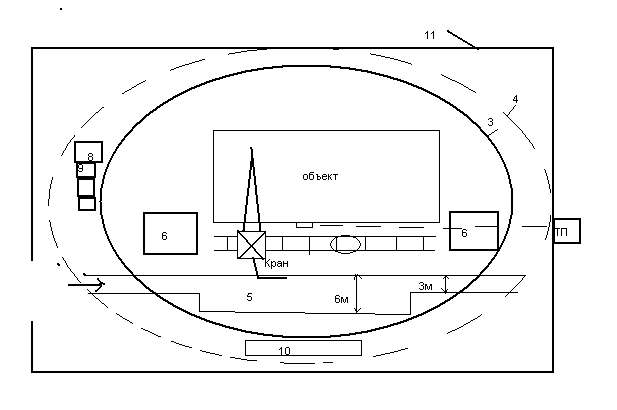

рис1

3-рабочая зона крана;4-опасная зона крана;5-временные дороги;6-склады для материалов;7-распределительный щит(Эл-во)8-бытовые помещения;9-прорабская;10-склад закрытого хранения материалов;11-ограждение строй.площадки по СНиП12.-2001(безопасность строительства)

Для монтажа контрукции могут использоваться башенные краны.

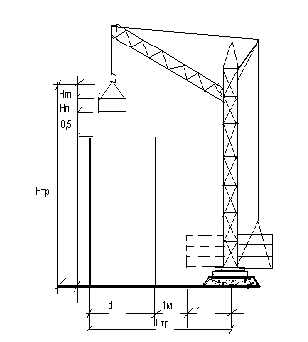

Определение раб. параметров: сперва определяется схема перемещения крана,затем опред-ся треб.раб.параметр.Требуемый вылет стрелы определяется последовательностью:1схема установка башенного крана с учет монтажа конструкции подземной и наземной части или только для монтажа конструкции наземной части здания

Lmp=a+1+r

Lтp-требуемое расстояние по тех.безопасности между наружными параметрами здания и выступ.части груз.тележки

а-ширина заделки по наружному обмеру(1м-…)

r-радиус поворота тележки крана(3…3,6м)
